图文解读：蒸发浓缩设备详细结构(2)

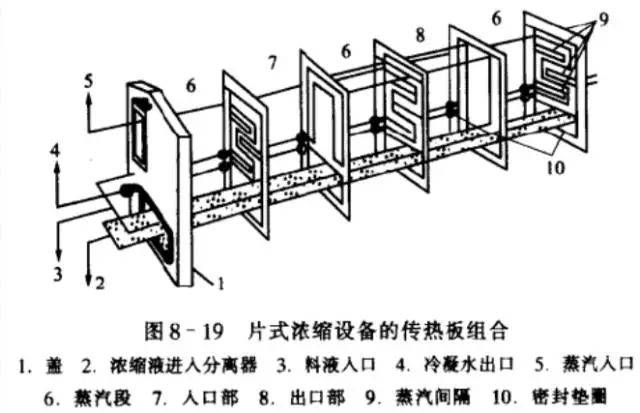

（2）板式蒸发器的传热组合：

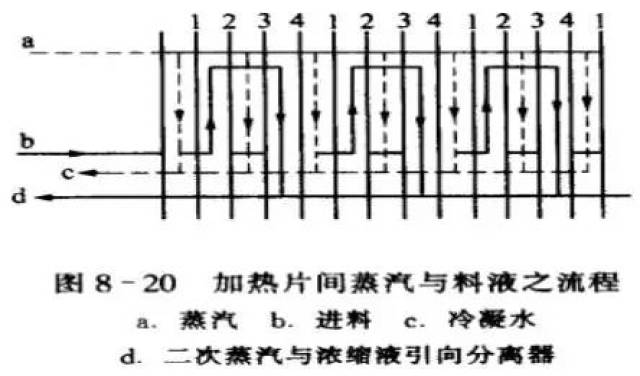

（3）加热板间蒸汽与物料之流程：

（4）工作过程

料液经泵的作用强制通入板式加热器体，在流经升膜和降膜段时受加热蒸汽的作用，通过板壁对料液加热浓缩，产生的浓缩液和二次蒸汽由底部通入汇集槽机出口通入分离器，分离浓缩液和二次蒸汽，分别从各出口排出，其中冷凝水由冷凝水出口排出。

（5）优缺点

优点：

体积小，结构紧凑，加热面积可随意调整；

加热时间短；

热敏性物料的适应性好，如牛奶、果汁等；

具有升膜和降膜的特点，传热系数高。

缺点:

密封垫片易老化而产生泄漏；

适用压力有限；

对粘度大的物料适应性差。

真空浓缩装置的辅助设备

1.汽液分离器

又称捕沫器、捕液器和除沫器。

（1）作用：

该反应的生成物为mg（clo2）2和nacl的混合溶液，nacl的溶解度随温度变化不大，mg（clo2）2的溶解度随温度升高而升高，利用两物质的溶解度差异，通过加热蒸发浓缩，冷却结晶，过滤，将mg（clo2）2与nacl分离，制得mg（clo2）2。多效蒸发（med）串联多个蒸发器，加热废水浓缩得到固相盐，下一个蒸发器所需的加热蒸汽来自上一个蒸发器的二次蒸汽，蒸发效数就是蒸汽利用次数。氯化钴溶液蒸发时产生的蒸汽进入到第一换热器内进行换热处理，然后冷凝水与余下的蒸汽进入到气液分离器中进行气液分离，冷凝水进入到纯水储罐中，余下的蒸汽则进入到由三个换热器组成的相互连通的三联换热器中进行蒸汽冷凝，冷凝水进入冷凝水储槽，然后在进入蒸馏水储罐。

（2）要求

应具有良好的分离效果，其阻力损失尽可能的小，能保证液体连续地流向蒸发室内，同时应具备易于拆洗、没有死角，结构简单，尺寸小，材料消耗少等性能。

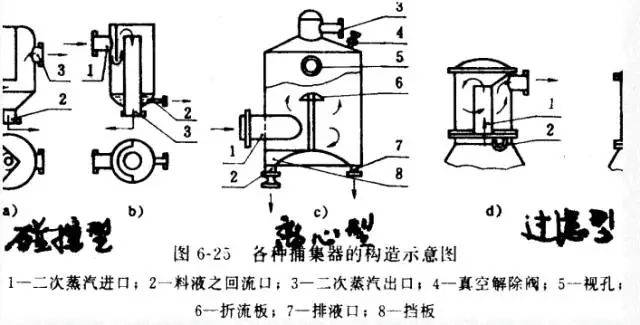

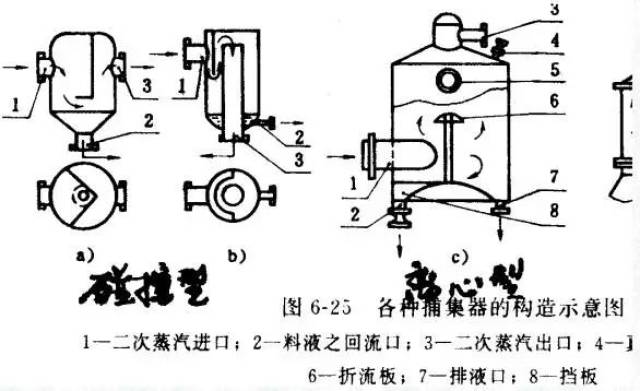

（3）类型与结构特点

降膜蒸发器适用于发泡性物料蒸发浓缩，由于料液在加热管内成膜状蒸发，即形成汽液分离，同时在效体底部，料液大部份即被抽走，只有少部份料液与所有二次蒸汽进入分离器强化分离，料液整过程没有形成太大冲击，避免了泡沫的形成。 2解决稀释蒸汽系统腐蚀的措施 2.2 ec1405a的防腐机理 nalco energy service l.p. 公司，开发并试制的缓蚀剂ec-1405a可以保证稀释蒸汽系统：汽提塔及发生器管程中汽相液相及汽液两相间的ph恒定。 废酸液采用外循环三效减压浓缩的方法将稀酸蒸出并冷凝回收，先进入三浓缩分离器，达到一定的容量后，进入三效蒸发器通过二次酸蒸汽加热，在浓缩分离器内进行汽液分离，蒸发出的水蒸汽和hcl气体经过冷凝器回收成为稀盐酸进入液封槽，经初步浓缩的废酸再通过酸泵到二效浓缩分离器与二效蒸发器，通过二次酸蒸汽加热，在浓缩分离器内进行汽液分离，蒸发出的水蒸汽和hcl气体经过三效换热冷凝回收成为稀盐酸进入液封槽，经二次浓缩的废酸再通过酸泵到一效浓缩分离器与一效蒸发器经生蒸汽加热，在一效浓缩分离器内进行三次蒸发，蒸发出的水蒸汽和hcl气体经过二效蒸发器冷凝回收成为稀盐酸进入液封槽，再通过酸泵排出，可以与新酸混合一起使用。

离心型：二次蒸汽沿分离器的壳壁成切线方向导入，气流产生回转运动，液滴在离心力作用下被甩到分离器的内壁，并沿壁流下回到蒸发室内，二次蒸汽由顶部出口管排除。

过滤型：二次蒸汽通过多层金属网或磁网等构成的捕液器，液滴粘附在其表面而二次蒸汽通过。

2.蒸汽冷凝器

（1）作用：

将真空浓缩所产生的二次蒸汽进行冷凝，并将其中的不凝性气体（如空气、二氧化碳等）分离，以减轻真空系统的容积负荷，同时保证达到所需的真空度。

大气式、表面式、低水位、水力

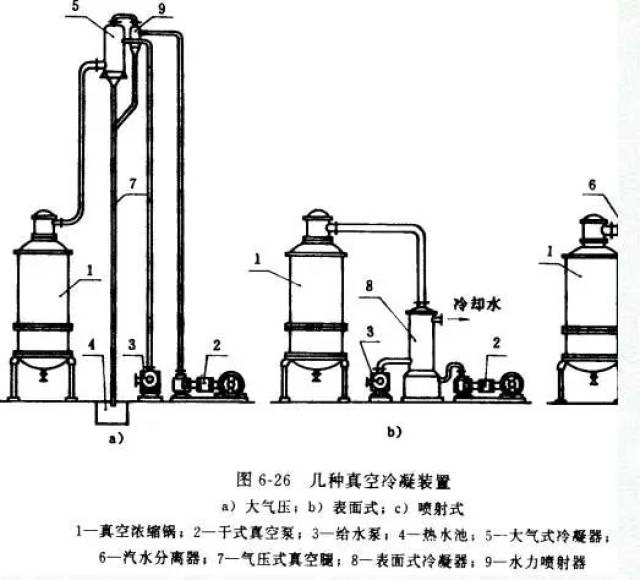

（2）类型与特点：

a.大气式冷凝器（又称干式高位逆流冷凝器）

二次蒸汽由冷凝器的下侧进入，向上通过隔板间隙，与从冷凝器上部进入的冷水逆流接触冷凝，不凝气体由上端排除，进入汽液分离器，将液滴分离后，再被抽真空装置吸取排入大气中，应用广泛。

b.表面式冷凝器

通过管壁间接加热，加之壁垢的存在，两边的温差大，其冷却水利用浪费大，应用较少。

c.低水位冷凝器

自吸，顾名思义是，水泵的抽水管内是空气的情况下，利用泵工作时形成的负压(真空)，在大气压的作用下将低于抽水口的水压上来，再从水泵的排水端排出。为彻底改变 母液浓 缩系统的 生产状况 ．我们再 次对 其进行改造 泵 ，设计 了 自排不凝性气体 的大气 冷凝器 ，使 冷凝器不仅担负冷凝二次 蒸汽 的任务 ，且能 自 去掉 真空 行排除不凝性气体 ，从而维持蒸发系统的真空 度 。大家都知道，泵类设备是电厂的动力源泉，在启动之前要使其中充满水，这样才能使溪水高度达到绷得允许真空吸入高度，使泵体不振动，不汽化，从而使其安全运行，当离心泵由于建设安装问题，进水口水面低于其中心轴线时离心泵内就会充满空气，而不会自动满水，因此泵内不能形成足够高的真空也在外界大气压力的作用下吸入理性泵中西，水泵就无法工作，所以必须先干将空气后才能启动，基于这种情况，一般的做法是在离心式水泵启动前坚硬水，但是，这种做法既麻烦又费时，有没有一种简便可行的方法呢 三冻冰州动力热电厂的无技术员着提出了一种整改方法:在水奔的门前家一个真空光。

（3）水力：
