72.5KV隔离开关型号 GW4

高压开关柜内的部件主要有高压断路器、高压隔离开关、高压负荷开关、高压操作机构等。电站初期以220 kv高压输电线路接入邦纳维尔电力系统。（3）高压隔离开关箱内设二点式隔离开关，高压输出端设阻尼电阻。

2、动作机构为直动式，触头为双断点，辅助触头采用有自洁作用强制摩檫结构，动静接点构成网状接触。一般用作高压隔离开关，即额定电压在1kv以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。新型不锈钢罐体圆管抛光机采用很多的控制方式可以提高系统可靠性 为了能够提高整套系统的可靠性，研究人员就会在研磨外圆抛光机系统中采用很多的处理器结构。

2)角虫指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热加剧的恶性循环;

3)隔离开关转动部分按免维护的要求设计。高压隔离开关转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化铂锉基锉基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法流失，永不干涸，使隔离开关长期运行后的操作力矩不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构;钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。GW4-72.5KV高压隔离开关

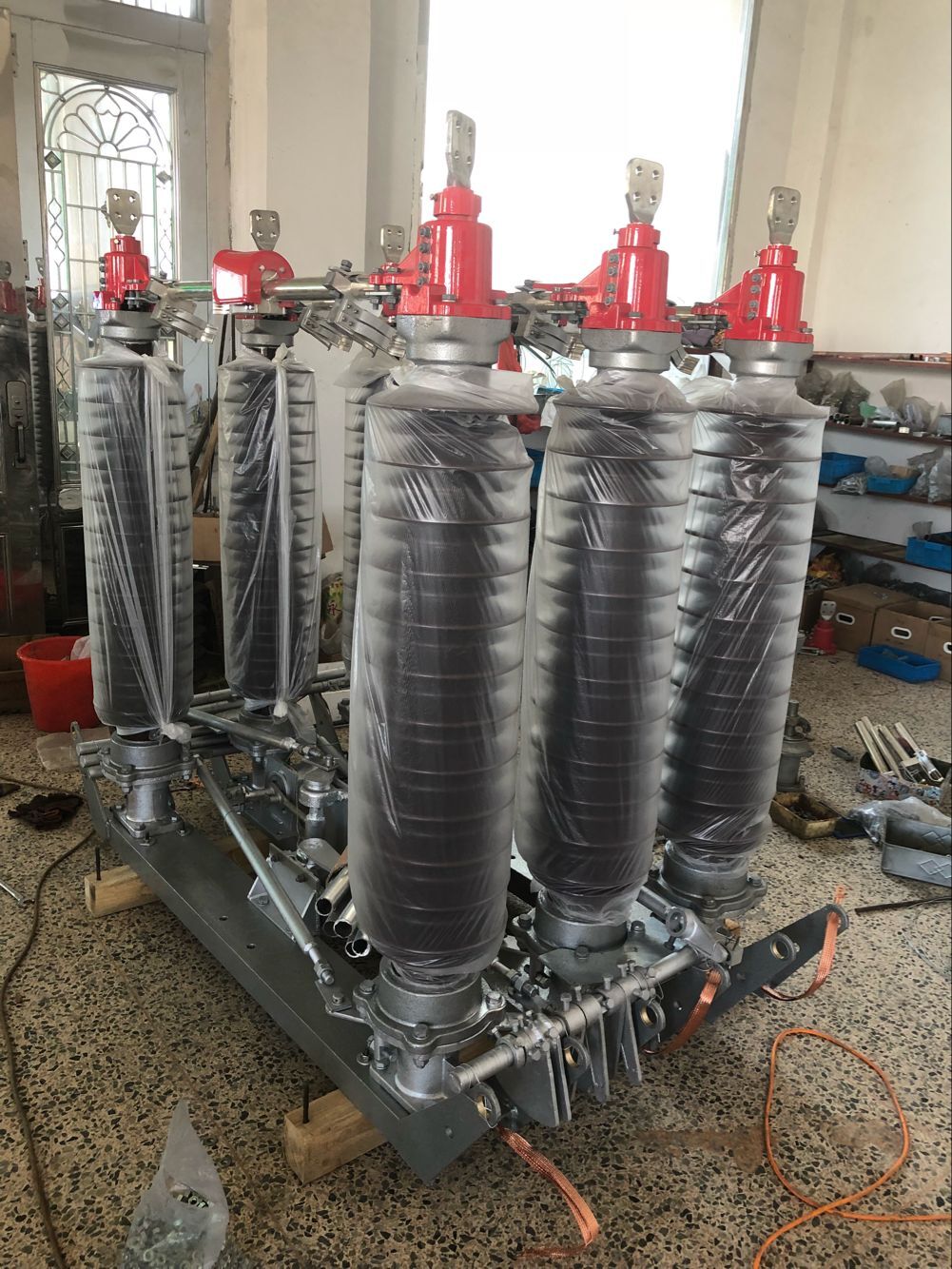

66KV电站专用GW4-72.5KV高压隔离开关

gw4-35d(w)、gw4-35Ⅲd(w)型户外交流高压 隔离开关(以下简称。2.6.2 西安西电高压开关有限责任公司 2014 年 12 月前生产的gw10a-126 型隔离开关，存在导电基作上的传动拉杆无过死点自锁装置的设计制造缺陷，当隔离开关受到短路电动力、风压、重力和地震时，隔离开关上部导电杆滚轮与齿轮盒坡顶的位置会产生偏离，隔离开关存在从合闸位置向分闸位置分开的可能，须对西开 2014 年 12 月前出厂的该型号隔离开关传动拉杆增加自锁装置及限位功能完善化改造。gw4-35d(w)(双臂式)隔离开关单极由底座、支柱瓷瓶和闸刀三部分组成.两个支柱瓷瓶安装在底座两端的铸铁轴承座上,闸刀安装在瓷瓶上部,转动其中的一个瓷瓶,另外一个瓷瓶由于交叉连接的连杆的传动而转动,使闸刀分开或闭合.瓷瓶转动角度由止钉调节在91°的位置。

110kV成套隔离开关由GW4一126 (D)(W)型隔离开关本体、CS14G人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

公司拥有领先的高压、超高压和特高压技术，不断巩固在行业内的领先优势，在国内率先研发了750kv电网用系列产品，成功制造了800kvgis、双断口罐式断路器、隔离开关和750kv 变压器、电抗器、电容式套管、避雷器、支柱绝缘子、棒形悬式复合绝缘子等产品，具有自主知识产权，技术性能达到和处于国际领先水平。公司主要从事高压输变电用线路瓷绝缘子、复合绝缘子、高压电站棒形支柱绝缘子配套用各种钢脚（锌套脚）、各种连接金具、法兰、防鸟害均压环以及各电压等级输电线路用电力金具等产品的开发、生产与销售，是为国家名优产品大连电瓷集团生产的“三箭牌”高压线路瓷、复合绝缘子配套主要生产企业。8.6.5户外瓷质支柱绝缘子和垂直套管的最小爬电比距宜根据积污以及绝缘子直径等条件，经外绝缘设计得出。

3)隔离开关的每个轴承座内装有轴装配，两轴装配间通过连板、调节螺杆等连接传动。

4)出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。

5)中间触头部分的触指成对装配，采用自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。

6)隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。配用CS8-6D时隔离开关与接地开关连锁由机构上的连锁板实现。

特点说明

1)全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。

2)导电部分铜管软连接型，中间触头为“握手”式自力型触指，弹簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联接。

电刷采用贵金属合金材料，呈“ii”型与导电环环槽对称双接触，借助电刷的弹性压力与导电环环槽滑动接触来传递信号及电流。为了实现上述目的，本实用新型采用以下技术方案本实用新型的ー种快速夹紧机构，包括安装座及设于安装座上的支座，还包括滑动轴，所述的支座上端固定连接有导套，所述的导套上设有滑槽，滑槽上设有若干挡杆卡槽，滑槽内还设有与挡杆卡槽配合的挡杆，所述的挡杆底端与滑动轴固定连接，所述的滑动轴与导套套接，所述的滑动轴内还设有与其螺纹连接的拧紧轴，所述的拧紧轴一端设有拧紧手柄，另一端设有移动压块，所述的安装座上设有与移动压块相対的固定压块。波纹管联轴器采用高柔性不锈钢,这样就防止了机械损坏,具有高扭矩刚性.利用尼龙棒的横断面剪切强度传递转矩,拆装迅速.可避免由于冲击产生的内部变形及离心力产生的外部变形.结构简单,工作温度-30~+80oc,可降低能量损失.它以滑动方式限制传动系统所传动之扭力,m.不需维护.工作可靠性极差.两个半联轴器轴孔型式可任意组合,无滑动、摩擦、转动部件,。

b.角虫指弹簧改为外置式，以避免弹簧分流;

c.增加磁锁板，提高动热稳定性能。

3)转动部分配有自润滑套，无需润滑脂。

4)主接线端子为平板型。电流等级为630A时，导电部件表面镀锡;电流等级为1250A-4000A时，导电部件表面镀银。

5)瓷件上、下帽采用热镀锌防锈，并根据使地区污秽等级的不同可选用不同爬距的瓷件;在生产制造过程中按正差控制，爬电距离设计时将公称值较标准值设计的高。

6)开关用支柱绝缘子强度密度大，稳定可靠，配方采用用高强度瓷料制造，减少了产品强度的分散性，增加了产品的抗拉强度，结构设计时已对产品已有较大的强度预留度，使产品在运行中保证稳定可靠。

66KV电站专用GW4-72.5KV高压隔离开关

使用范围

海拔高度不超过3000米；

环境气温不高于-40℃，不低于-30℃；

只适用于水平安装的场所，风速不大于35m/s；

地震烈度不超过8度；

普通型适用于Ⅱ级污秽地区，防污型适用于Ⅲ级污秽地区。
