带开关的插座在使用过程中无疑要比单纯的插座实用方便很多，尤其实在大功率电器使用方面，轻点开关就可以轻松切断电源，避免插头频繁拔插断电对插座及电器造成损害。那么带开关的插座，用开关来控制插座电源的话要怎么接线呢？下面我们来详细说明：

首先，我们要讲的不是接线方式，而是普及开关插座背面的接线标志，弄懂这些标志的含义，对接线工作有很大帮助，如图：

开关上的标志：L一般为火线进线，而L1、L2、L11、L21这些都表示火线出线。

插座上的标志：L同样表示火线，N表示零线，还有个三横一竖的表示接地线。A是额定电流，V是额定电压。电源插座接法

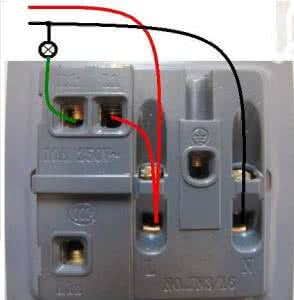

然后，以瑞河电工产品为例，用开关控制插座的接线方法如下图：

从开关开始：L接火线→L1或L2中的一个接到插座上的L孔（另一个孔空出）→插座上的N接零线→插座上的地线借口接通地线→完成。就是这么简单。这种接线方法适用于一开五孔插座、一开三孔插座、两开五孔插座以及118型功能相同的产品。电源插座接法

（备注：接L2时L1空出，接L1时L2空出，两者的区别在于开关启闭的方向相反，一个是按上端开启，一个是按下端开启）
