硬盘电源SATA接口线与并行ATA相比更大的优势

SATA是SerialATA的缩写，即串行ATA。它是一种计算机总线，其主要功能是在主板和大量存储设备（例如硬盘和光盘驱动器）之间传输数据。这是一种新型的硬盘接口，与串行PATA完全不同。由于数据的串行传输而得名。 SATA总线使用嵌入式时钟信号，并具有更强的纠错能力。与过去相比，它最大的区别在于它可以检查传输指令（而不仅仅是数据）。如果发现错误，将自动更正。在一定程度上提高了数据传输的可靠性。串行接口还具有结构简单和支持热插拔的优点。

优势

与具有硬盘电源SATA接口电缆的并行ATA相比，SATA具有更大的优势。

首先，SerialATA以连续的串行方式传输数据，这可以通过使用较高的工作频率和较小的位宽来增加数据传输的带宽。 SerialATA一次只能传输1位数据，这可以减少SATA接口中的引脚数量，减少连接电缆的数量，并提高效率。实际上，SerialATA仅用四个引脚即可完成所有工作，这些引脚用于连接电缆，连接地线，发送数据和接收数据。同时，该架构还可以降低系统能耗和系统复杂性。

第二，SerialATA具有更高的起点和更大的发展潜力。 SerialATA 1. 0定义的数据传输速率可以达到150MB / sec，高于当前最快的并行ATA（ATA / 13 3）最高的133MB / sec数据传输速率仍然很高，并且数据传输已经发布的SerialATA 2. 0中的数据传输速率将达到300MB / sec，最后SerialATA 3. 0将达到600MB / sec的最高数据传输速率。

SATA接口架构

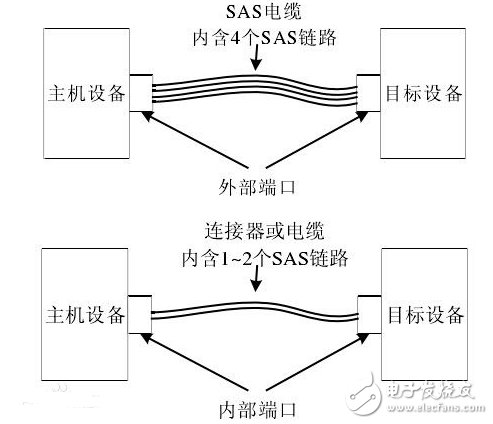

结合SATA 2. 5协议标准，SATA接口分为四个级别来实现：物理层，链路层，传输层和应用层。例如，SAS接口体系。

SATA接口的物理特性

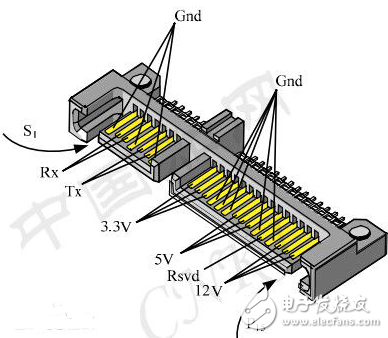

SATA接口是一种新型的计算机硬盘接口。接口的物理特性完全颠覆了SATA并行接口模式。接口分为两部分：信号和电源。例如，SATA物理接口图SATA物理接口图（a）是硬盘设备的信号部分连接器，（b）是连接到机器的设备的电源部分（c）（d）是信号，电缆部分的电源连接器，（e）是主机部分的电缆连接器，（f）和（g）是电缆和插座连接的。

串行SATA接口的信号部分由7条电缆组成，其中3条接地线可减弱并消除串行电缆之间的干扰，另外4条为2乘2的差分信号线，用于发送和接收。的作用。电源部分中有15根电缆，分别提供3. 3V。电缆的针脚分配显示为5V和12V电源。例如，电缆针脚分配图。

兼容性

SerialATA规范不仅基于未来，而且还保留了多种向后兼容方法，并且在使用中不存在兼容性问题。在硬件方面，SerialATA标准允许使用转换器来提供与并行设备的兼容性。该转换器可以将来自主板的并行ATA信号转换为SerialATA硬盘驱动器可以使用的串行信号。这样的适配卡已经很多了/适配卡在市场上，可以在一定程度上保护我们的原始投资并降低升级成本；在软件方面，SerialATA和Parallel ATA保持软件兼容性，这意味着制造商不必太在意使用SerialATA。编写任何驱动程序和操作系统代码。

此外，SerialATA布线比传统的Parallel ATA（ParalleATA）布线简单得多，并且易于收回，这大大改善了机箱中的气流和散热。此外，SATA硬盘不同于始终被困在机箱中的并行ATA。具有很强的扩展性。可以从外部安装。外部机柜（JBOD）不仅提供更好的散热和插入功能，而且还具有多种功能。连接以防止单点故障；由于SATA和光纤通道的设计相同，因此可以通过不同的通道来保证传输速度，这在服务器和网络存储中具有重要意义。
