随着各种主板芯片组制造商相继发布了直接支持SATA硬盘甚至SATARAID的芯片组，具有SATARAID功能的主板已成为市场的热点。 STAT硬盘的高性价比导致许多网民放弃IDE硬盘，直接购买和使用具有SATA接口的主板。但是，新事物的出现将不可避免地产生新的问题。目前，对于使用SATA主板和硬盘驱动器的用户来说，如何设置和使用SATA设备已成为关键问题。

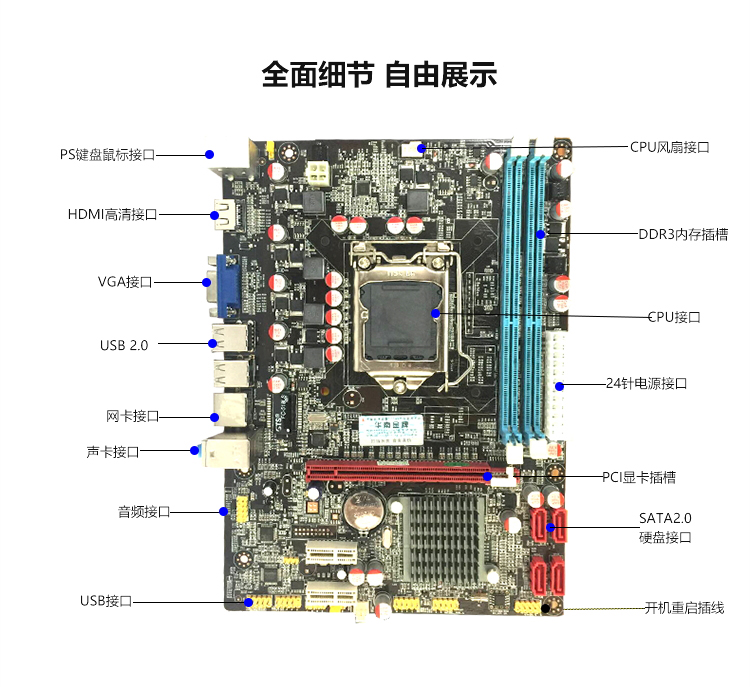

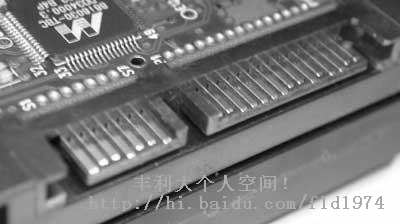

首先安装硬盘数据线和电源线； SATA硬盘的接口与传统硬盘有很大的不同。 SATA硬盘使用7针细电缆代替普通的40/80针扁平硬盘电缆作为数据传输通道。细电缆的优点是它很细，所以很容易弯曲；“ alt =”“ />

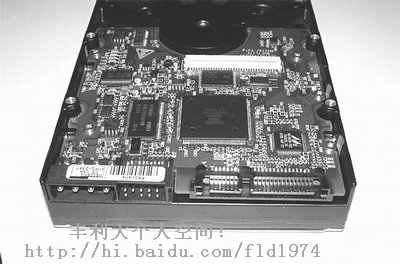

连接硬盘驱动器的电源线。像数据电缆一样，SATA硬盘驱动器不使用传统的4针“ D型”电源接口，而是使用15针扁平接口，该接口更易于插拔。使用的电压为+ 12V，+ 5V和+3.3V。 ，如果电源设备不提供此接口，则需要购买支持SATA硬盘驱动器的特殊电源设备或转换器连接器。某些SATA硬盘驱动器提供4针“ D型”和15针扁平接口，因此您可以直接使用原始电源。完成所有这些操作后，您需要再次仔细检查，并在确定正确无误后再进行调查。

SATA硬盘驱动器与使用中的传统并行硬盘驱动器完全兼容，因此驱动程序的安装和使用通常没有问题。如果您使用的操作系统是Windows9x / ME，则只需输入BIOS并在其中的SATA选项下进行设置即可。但是，安装WindowsXP时，SATA硬盘可能会出现一些问题。由于Windows XP无法识别连接到接口卡的SATA硬盘，因此用户必须手动安装SATA硬盘驱动程序。在安装过程中，当WindowsXP正在寻找SCSI设备时，请按F6键，然后插入SATA接口卡随附的驱动程序软盘，以便可以正常安装WindowsXP。

使用SATA硬盘将系统安装在INTELICH5R南桥芯片的主板上

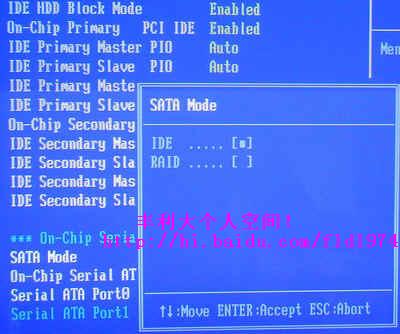

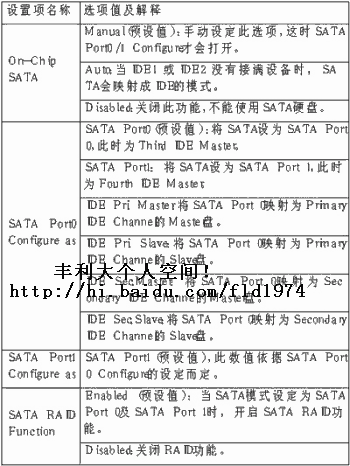

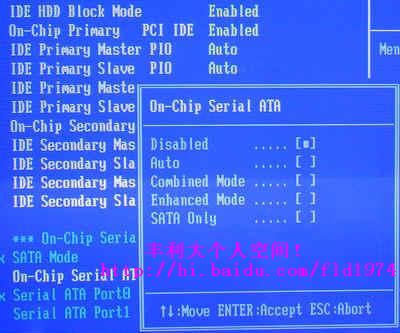

在SATA1插槽中正确安装SATA硬盘，打开计算机，按DEL键进入CMOS设置，选择“ IntegratedPeripherals-OnChipIDEDevice-OnChipSerialATASetting”，这是SATA硬盘的相关设置，包括“ SATAMode” ”，“ On-ChipSerialATA”和“ SerialATAPort0 / 1Mode”三个选项。 “ SATAMode”设置是否启用SATARAID，默认值为“ IDE”，即未启用SATARAID，并且仅当“ SATAMode”设置为“ IDE”时，“ On-ChipSerialATA”和“ SerialATAPort0 / 1Mode”才可以用于选择。 “ On-ChipSerialATA”用于选择SATA控制器的工作模式：1、Disabled禁用SATA设备，这是默认值。使用SATA硬盘时，必须启用此选项。2、自动，BIOS将自动检测现有的SATA设备；3、ConbinedMode，SATA硬盘反映到IDE1或IDE2端口，并模拟为IDE设置。通过在“ SerialATAPort0 / 1Mode”中选择一个位置来启用SATA设备；4、EnhancedMode，允许使用所有已连接的IDE和SATA设备，最多支持6个ATA设备，并在“ SerialATAPort0 / 1Mode”中设置SATA设备。5、SATA仅可以使用SATA设备。

PrimaryP-ATA + S-ATA：并行IDE硬盘占用IDE0 + 1的主通道。也就是说，主板上第二个并行IDE接口对应的端口目前不可用。

SecondaryP-ATA + S-ATA：与上述相反，此时主板的第一个并行IDE接口上的相应端口不可用，因为它已被SATA硬盘占用。

P-ATAPortsOnly：串行SATA硬盘接口被屏蔽，只能使用并行接口设备。

注：在前两种模式下，主板上的SATA1接口自动对应于IDE通道中主磁盘的位置，而SATA2接口自动对应于IDE通道中从磁盘的位置。

当所选模式为EnhancedMode时，其下的端口设置将变为EnhancedModeSupportsOn，并且还有三个选项：

P-ATA + S-ATA：并行和串行硬盘并存模式，此时SATA和PATA通道彼此独立且互不干扰，理论上可以使用4个P-ATA和2个S-ATA同时连接到6个设备实际上取决于不同的主板。一些南桥芯片仅支持4个ATA设备。此时，SATA1端口硬盘对应于ThirdIDEMaster。

S-ATA：串行硬盘增强模式。目前，它理论上支持4个串行硬盘，但要取决于主板的支持。

P-ATA：实际上，它仍然是映射模式。 SATA硬盘占用第一个IDE通道。 SATA1端口对应于第一通道的主磁盘，SATA2端口对应于第一通道的从磁盘。

注意：尽管SATA硬盘本身不需要设置主从关系，但是在计算机上同时使用SATA硬盘和其他IDE设备时，必须考虑此问题。例如，在安装Windows XP系统时，将“ On-ChipSerialATA”设置为“ CombinedMode”，然后将CD-ROM驱动器安装在IDE1接口的“ Master”位置，然后将“ SerialATAPort0Mode”设置为“ SecondaryMaster”。或“ SecondarySlave”，您可以看到CD-ROM驱动器出现在“ IDEChannel0Master”或“ IDEChannel1Slave”位置。然后将启动引导设置为CD启动并保存。将WindowsXP安装CD放入CD-ROM驱动器中，您可以按照提示逐步完成系统安装。但是，如果将SerialATAPort0Mode设置为“ PrimaryMaster”，则将不会检测到SATA硬盘和光盘驱动器。如果将其设置为“ PrimaryMaster”，则SATA硬盘将出现在“ IDEChannel0Slave”位置，并且仍然无法检测到光盘驱动器。这是因为SATA处于此模式。硬盘被模拟为IDE设置，该设置与连接到IDE1接口的“主”位置的光盘驱动器冲突。将SATA硬盘映射到IDE端口后，将无法在IDE接口上使用其他IDE设置。如果使用“ EnhancedMode”模式，则无论选择“ SSATA0Master”还是“ SATA1Master”，都不会影响光驱。在安装过程中，请根据实际硬件条件输入设置。

南桥公司将SATA硬盘安装系统用于威盛的VT8237主板

与ICH5 / ICH5R芯片组相比，VT8237的SATA设置部分要简单得多。让我们以Soltek的SL-KT600系列为例。 SATA部件的设置选项也位于“主”菜单下的“集成外设”中：

机载PATAIDE

此设置允许用户在主板上配置并行IDE端口功能。

已禁用：禁用主板的并行IDE端口功能。

已启用：允许并行IDE端口功能。

OnboardIDESoperatemode

PATAisPriIDE：PATA端口上的设备具有优先级。

SATAisPriIDE：SATA端口上的设备具有优先级。

板载SATA-IDE

已禁用：禁用主板上的SATA端口。

SATA：主板上的SATA端口用作常规SATA端口。

RAID：主板上SATA端口上的硬盘可以构建磁盘阵列。

在这里您只需要根据实际情况调整串行和并行端口的优先级即可正常使用SATA硬盘。

注意：设置RAID时，需要按“ Tab”键进入VIA Technology RAID控制器的BIOS设置屏幕以进行其他设置。请参阅相关的说明手册。

不同的主板可能具有不同的BIOS设置，但是基本设置是相似的。如果您的主板BIOS设置与本介绍中的设置不同，请参考设置。
