小技巧：如何组装主机？ DIY电脑组装教程详细说明了步骤+安装经验(2)

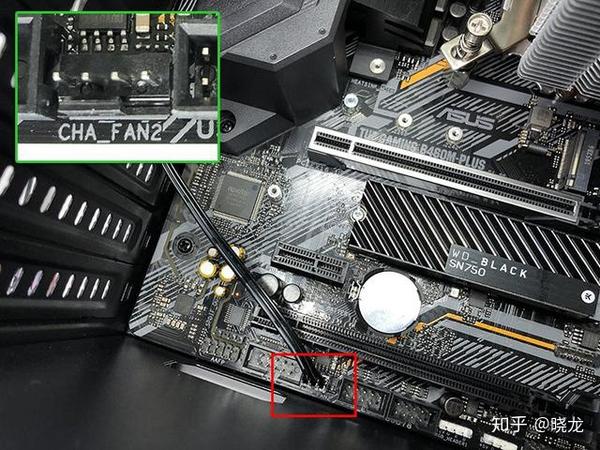

6、在主板上找到英文字母“ CHA_FAN”或“ SYS_FAN”。这是机箱风扇的插槽。只需将其插入即可。如下图所示，如果机箱风扇的针脚少了一个，则表示兼容。注意：风扇的四针接口支持PWM温度控制和速度调节，而三针不支持PWM温度控制和速度调节。

在这种情况下，安装风扇的最佳位置如下：

安装1个风扇时，机箱后面的出风口风扇效果最好，尤其是CPU温度降低得最明显。

当有2个风扇时，安装一个后排风风扇和一个前排风风扇，冷却效果最为明显，并且达到了良好的散热效果。在排出热空气之前先吸入冷空气。

如果有3个风扇，请安装1个后部出风口风扇和2个前部进气口风扇，以达到最佳冷却效果。

当有4个风扇时，请安装1个后部出风口风扇，2个前部进气口风扇和1个上部出风口风扇。与3个风扇（前2个后排1））相比，冷却速度非常小。

如果有5个风扇，则在机箱底部添加一个风扇，这对CPU温度几乎没有影响，但是会稍排列的，例如SATA6G_ 1、 SATA6G_ 2、 SATA6G_ 3、 SATA6G_4等，从理论上讲，它可以安装在任意一个但不同的SATA接口位置上有优先级问题，数字优先级越小，优先级越高。例如，如果您有SATA固态驱动器和SATA机械硬盘驱动器，则SATA固态驱动器的优先级无疑要高于SATA机械硬盘驱动器的优先级。在这种情况下，计算机的默认硬盘驱动器是SATA固态驱动器，而不是机械硬盘驱动器。如果机械硬盘的优先级高于固态硬盘的优先级，则默认硬盘为引导时的机械硬盘，并且操作系统存储在固态硬盘中，会导致操作系统无法正常运行。系统无法正常进入操作系统。当然，我们可以在主板BIOS中设置启动顺序来解决此问题，您觉得麻烦吗？

第9步：如何将机箱跳线连接到计算机组装教程的主板上

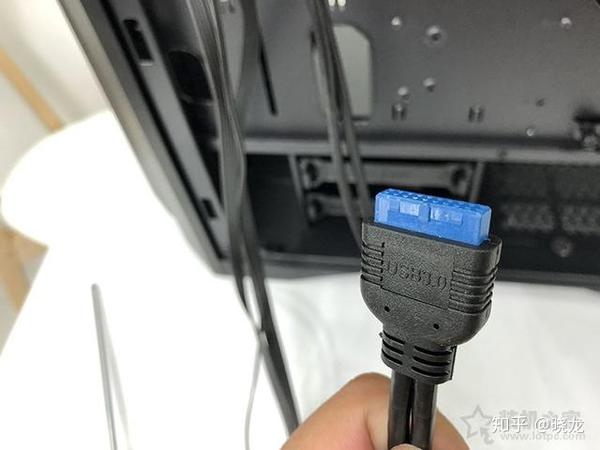

1、如果机箱的正面支持USB3.0，那么我们需要在机箱上找到USB3.0线，如下图所示。

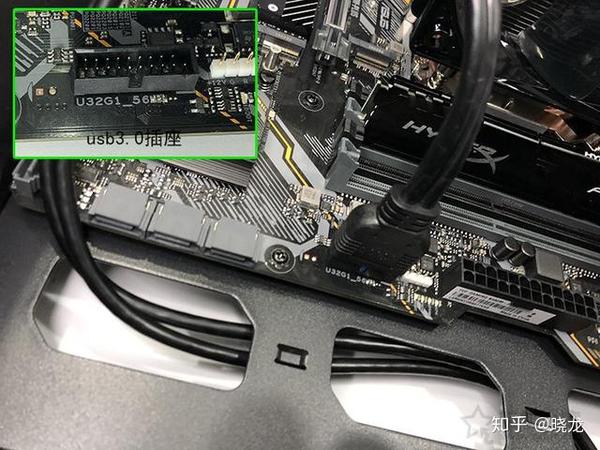

2、在主板上找到USB3.0插座，然后将其直接插入插座，如下图所示。 USB3.0还设计为万无一失，因此无法插入。

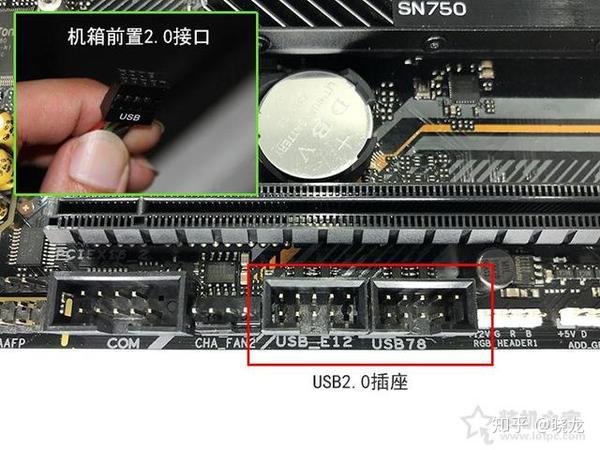

3、由于本机的前面板仅支持USB3.0接口，但是为了防止您遇到USB2.0接口并且不知道如何插入，我专门用于连接机箱的插图将正面USB2.0接口插入主板上标有USB的插槽中。

4、通常，标记为“ HD_AUDIO”的接口是机箱的正面音频接口，外观类似于USB2.0，但两者的防呆设计不同，无法分别连接其他。

5、在主板上找到前面板音频插座上的AAFP和AUDIO字样。将其插入后，即可使用机箱前面板上的音频接口。

6、小白最难的跳线是POWER SW，RESET SW，POWER LED和HDD LED的主板跳线。首先让我们了解这些跳线的含义。

POWER SW：机箱的开关按钮；

RESET SW：案例重置按钮；

电源LED：电源指示灯；

HDD LED：硬盘驱动器指示灯；

注意：由于我的机箱没有POWER_LED接口（电源指示灯），但是大多数机箱都具有POWER_LED接口，因此我在图片中添加了一个。

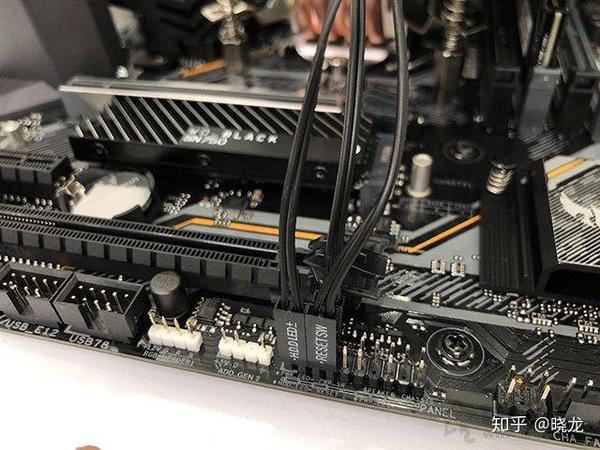

7、实际上，这些跳线在主板上已经有标记的连接，只需按照主板上的说明将它们一一插入即可。

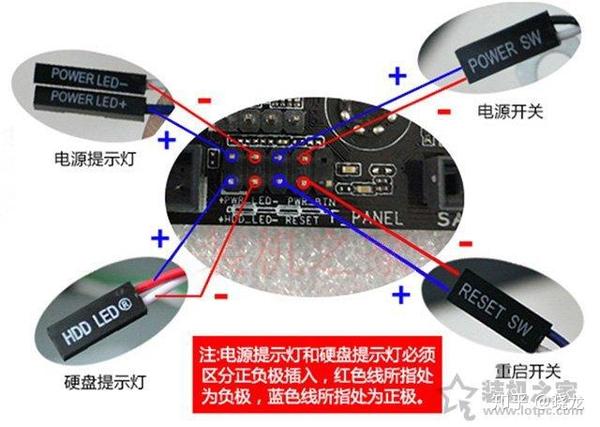

8、为了使大家都更容易理解，制作了POWER SW，RESET SW，POWER LED，HDD LED的主板跳线安装，找到了主板跳线的位置，我们可以相应地插入它。跳线接线图如下图所示。

注：必须在正极和负极之间区分电源指示灯（电源LED）和硬盘指示灯（HDD LED）。电源开关（POWER SW）和复位按钮（RESET SW）不需要区分正极和负极。请注意，如上图所示，蓝线指向正极，红线指向负极。

9、灯光效果引脚

主板上的照明效果接口，3针接口用于5V电源，不能在正负极方向上插入。可以对3引脚带来的灯光效果进行编程，以使不同的灯光组显示不同的颜色。接口由12V供电。 4针带来的灯光效果是使LED灯显示相同的灯光效果。它不支持双重插入。 4针RGB灯针应注意正极和负极。两者不能相互使用。每个引脚上都会有一个电压标记。您可以根据实际风扇规格进行选择。如果风扇过多，则可以使用集线器进行连接。

第10步：计算机组装教程的电源为主板和CPU提供电源

1、在电源上找到24针电源接口，如下图所示。

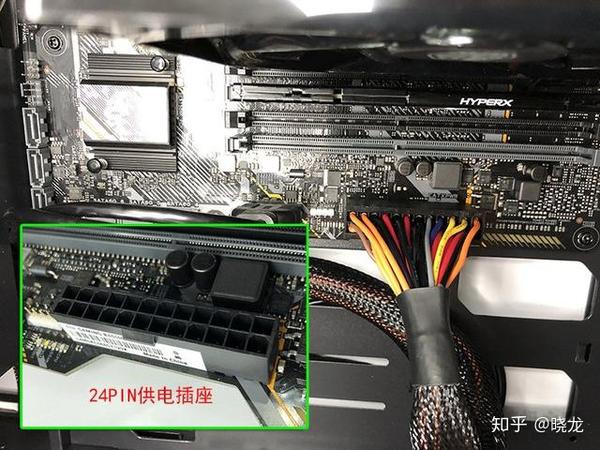

2、找到主板上的24pin电源插座，并将其插入电源设备上的24pin电源插座，如下图所示。

3、然后在电源上找到CPU电源接口。如下图所示，电源提供了一个8PIN CPU电源接口。

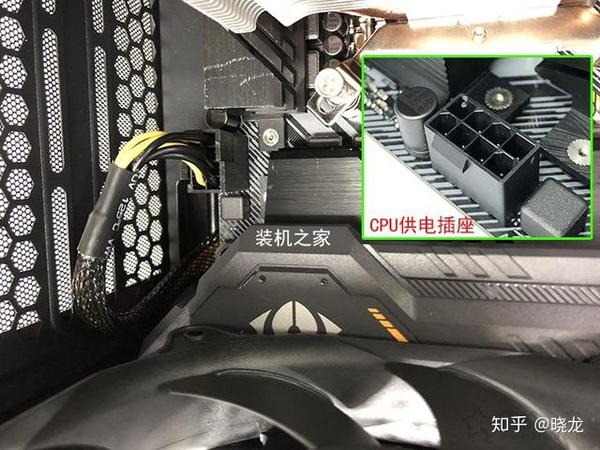

4、该主板还有8针CPU电源插座，可直接将其插入。注意：如果您的主板是入门级的并且只有4PIN，则插入4PIN CPU电源接口接口，并使多余的4PIN空闲。

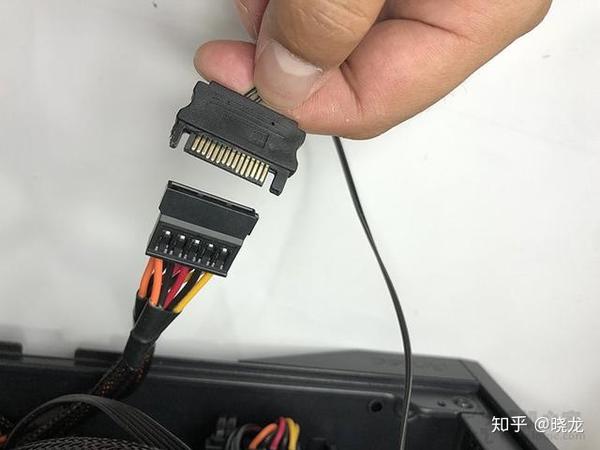

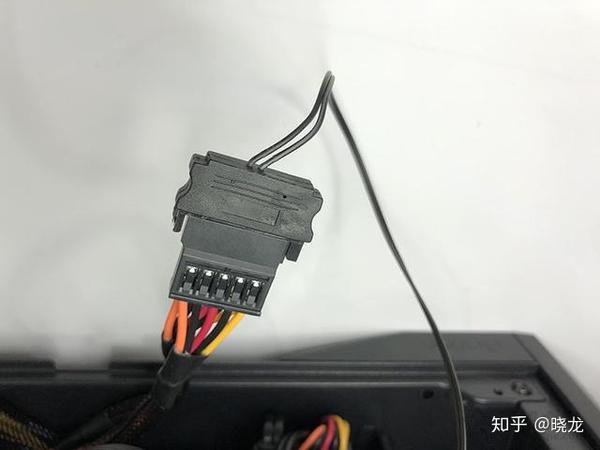

5、另外，我的机壳上有一个SATA电源接口需要电源，只需将其插入即可。这应该用于为机壳RBG插板供电。

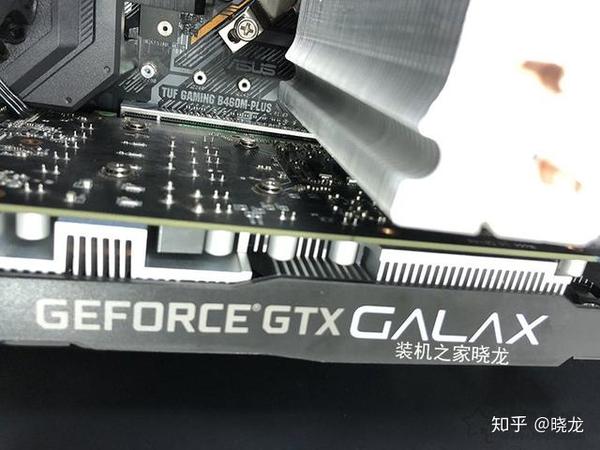

注：对于没有独立显卡的计算机主机，已经可以实手指部分完全位于PCI-E X16图形卡插槽中，表示安装成功。

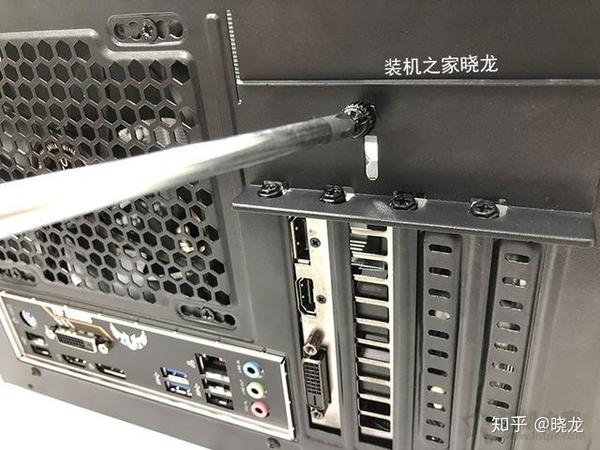

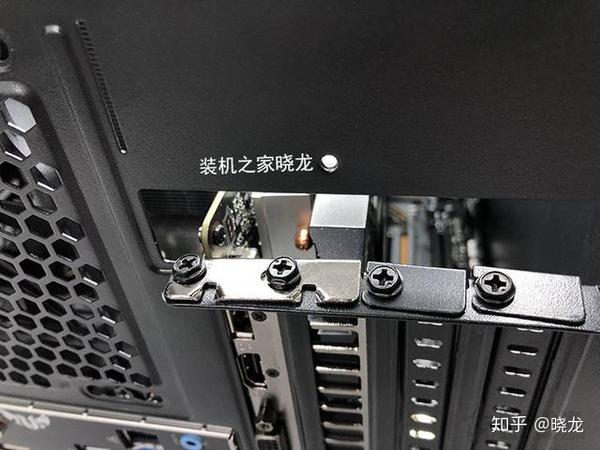

7、拧紧螺钉，将独立显卡固定在机箱上。

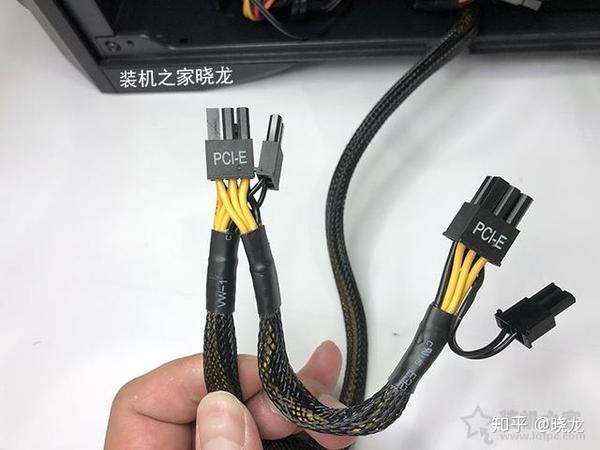

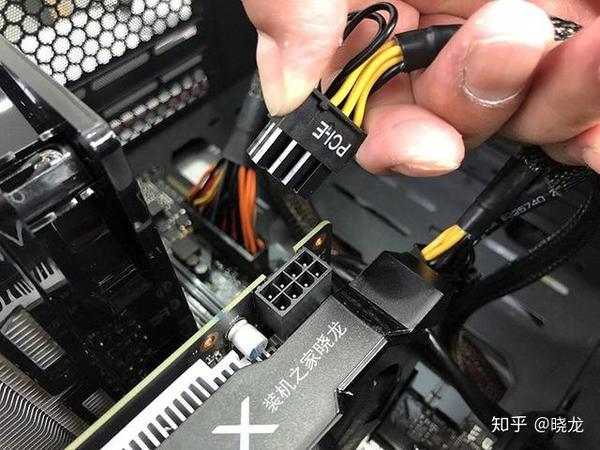

8、 If the graphics card needs an external power supply, find the PCI-E graphics card power supply interface connected to the power supply, as shown in the figure below.

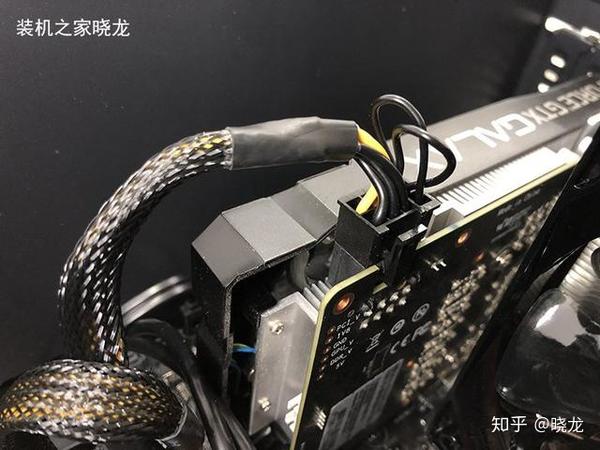

9、 This power supply supports dual 8PIN graphics card power supply interfaces, but it can be split according to the actual power supply required by your discrete graphics card, such as 6PIN, 8PIN, 6+8PIN, etc. As shown in the figure below, the graphics card we selected uses an 8PIN interface, we can plug in the 8PIN interface, and the 8PIN does not need to be connected when it is idle.

10、The power cord of the discrete graphics card has been connected, and the graphics card has been installed.当然，某些入门级图形卡或功耗较低的图形卡不需要外部电源，因此您仍然需要考虑自己的图形卡的实际情况。

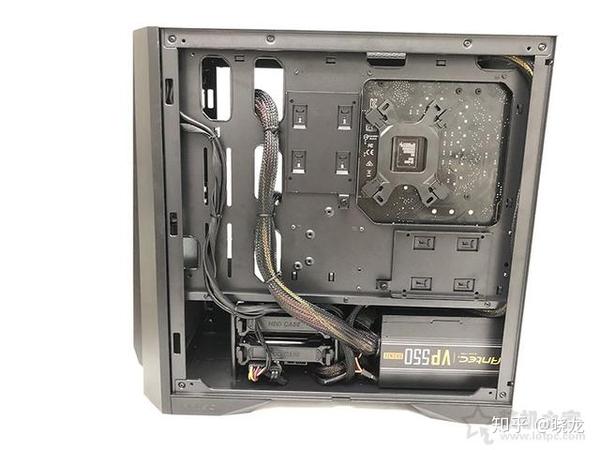

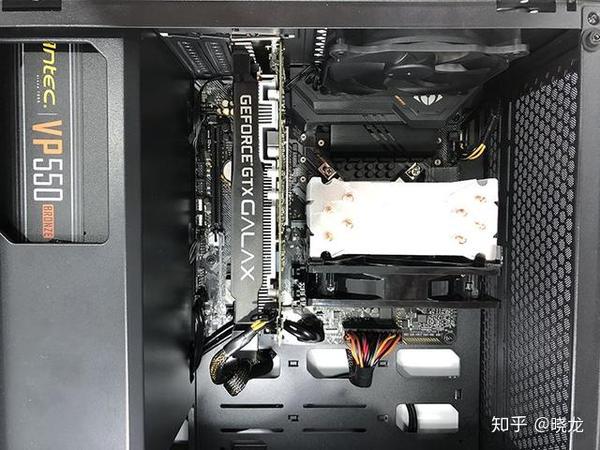

加油！炫耀您的布线天赋！首先查看机箱的内部接线。

背光显示，如右下图所示。注意：由于24PIN线太长，我转到了先前的孔位置。 （由Installer Home提供）可以根据机箱和电源线的长度调整接线，以使其更美观。 But in fact, the wiring on the back of the chassis does not need to be too tangled, even if the wiring is messy, it's okay, the back side panel will be invisible after a cover.

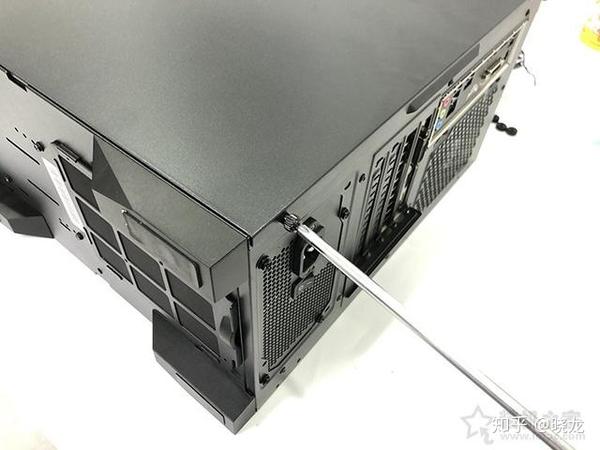

拧紧机箱右侧面板上的两颗螺钉。

由于机箱的左侧面板是由侧面可渗透的玻璃制成的，因此在出厂时有一层保护膜。建议去除保护膜。

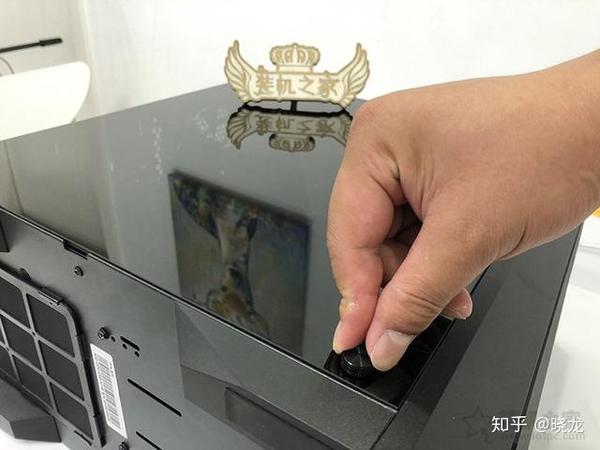

拧紧固定左侧板的螺钉，即可顺利完成工作。

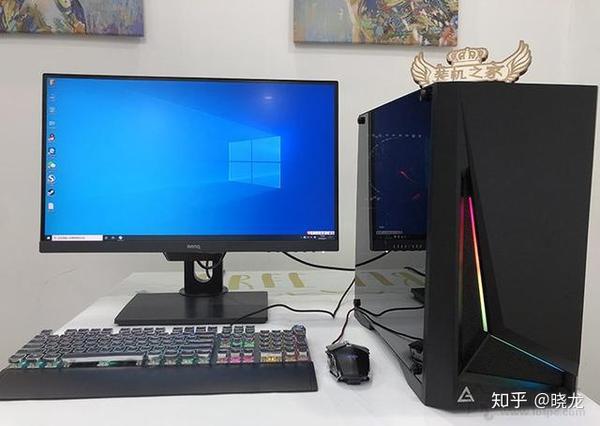

最终安装效果图。

打开计算机电源后，即可安装操作系统。

启动后无法显示计算机？这是新手最常遇到的两个问题。

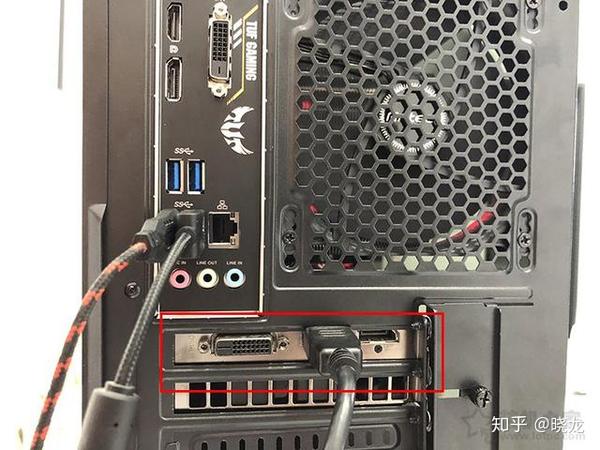

1、 If there is a discrete graphics card, plug it into the discrete graphics card, as shown in the figure below.

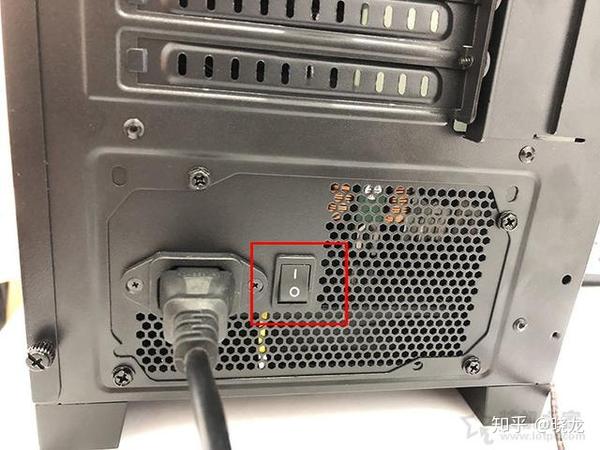

2、 There may be a separate switch on the power supply, and the switch is not turned on.

The above is the detailed steps of the diy computer assembly tutorial shared by Xiaolong, the home of installation, and the experience of installation. Although it took a long time to write this tutorial, it can help more users, which is very gratifying.在安装过程中，您必须缓慢，轻便且稳定。不要大力创造奇迹。毕竟，在安装过程中无法保证硬件不受人为损坏。记得。实际上，组装计算机并不难。最困难的部分是跳线部分。实际上，按照上面详细的安装图教程逐步进行，完成计算机组装当然不是问题。我认为这套包装机的图形教程还不错，希望每个人都可以关注“ Installation Home Technology”公共帐户，我们将经常分享硬件知识，计算机配置，安装教程和安装系统教程。
