电流互感器的工作原理和模型辨识方法

文章目录

电流互感器是一种简单的设备，可以测量根据电磁感应原理产生的交流电流.

电流互感器的主要用途是将交流电路中的大电流转换为一定比例的小电流（我国标准为5A），仅用于测量和继电保护. 您应该知道，在发电，转换，传输和分配的过程中，由于电气设备的不同，电流通常从数十安培到数万安培，并且这些电路还可能伴有高压. 因此，为了能够监视和测量这些线路的电路，同时解决由高电压和高电流引起的危险，此时需要使用电流互感器. 有些人可能已经看到电工使用的钳型表. 这是用于测量交流电的设备. 它的“钳”是一个铁芯电流互感器.

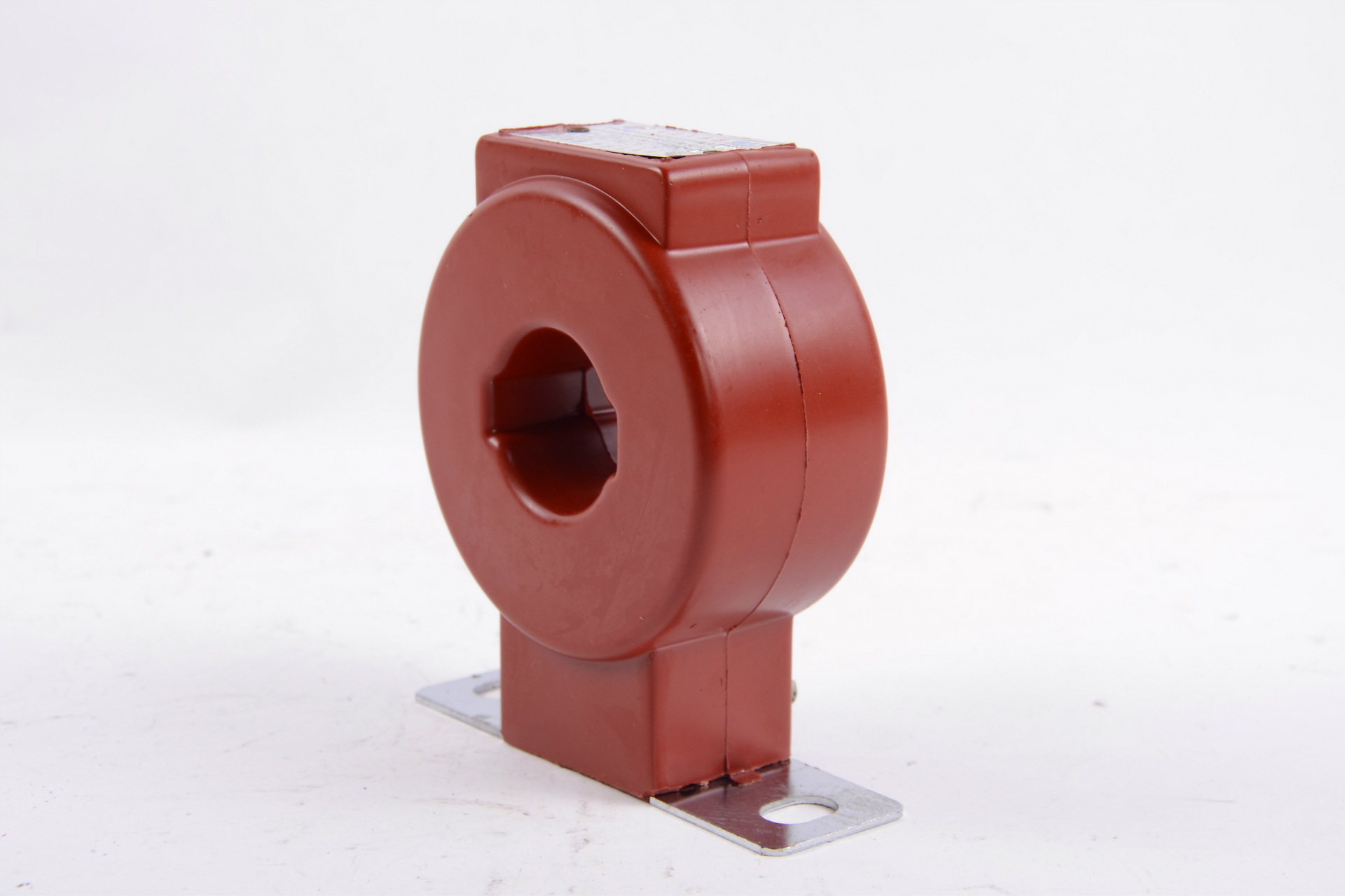

电流互感器的结构如下图右图所示，可用于扩展交流电流表的范围. 使用时，其初级线圈应与待测电流的负载电路串联，次级线圈应与电流表串联以形成闭环，如右图所示.

电流互感器的初级线圈缠绕有粗线，其匝数仅为一匝或几匝，因此其阻抗非常小. 当原始线圈串联在被测电路中时，其两端的压降非常小. 尽管次级线圈的匝数很大电流互感器250/1，但在正常情况下，其电动势E2并不高，仅为几伏.

因为I1 / I2 = Ki（Ki称为转换器比率）电流互感器250/1，所以I1 = KiI2

可以看出，流经负载的电流等于次级线圈测得的电流与转换器比率Ki的乘积. 如果将电流表与专用电流互感器配合使用，则可以根据大电流电路中的电流值来标记电流表的刻度. 通常将电流互感器的次级电流的最大值设计为5A的标准值. 不同的电流电路配备了不同的电流互感器，其转换比分别为10 / 5、20 / 5、30 / 5、50 / 5、75 / 5、100 / 5等.

为安全起见，电流互感器次级线圈的一端必须与铁壳接地.

电流互感器模型由2到4个拼音字母和数字组成. 通常可以指示线圈类型，绝缘类型，导体材料和电流互感器的使用地点. 水平线后的数字表示绝缘结构的电压电平（4级）. 电流互感器模型中字母的含义如下:
