热电偶和热阻热敏电阻之间的区别

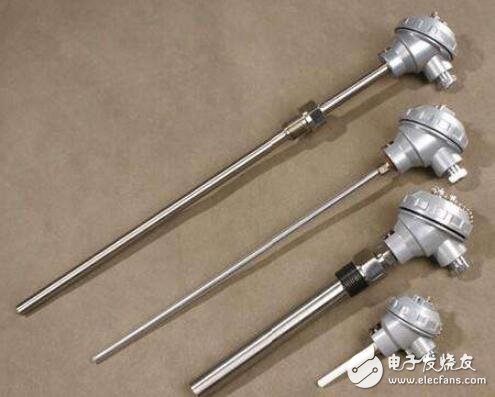

热电偶，热阻和热敏电阻之间的差异热电偶热电偶是业内最常用的温度检测元件之一. 热电偶的工作原理是基于Seeback效应的，即两个导体具有不同的组成部分，两端相连形成回路. 如果两个连接端的温度不同，则会在回路中产生热电流的物理热电阻与热敏电阻，铁，镍和铬）和高达+ 2800°C（例如钨-）. ③结构简单，使用方便. 热电偶通常由两条不同的金属线组成，不受尺寸和起点的限制，外部有保护套，使用非常方便. 1.热电偶温度测量的基本原理将两种不同材料的导体或半导体A和B焊接在一起，形成一个闭环，如图2-1-1所示. 当导体A和B的两个连接点1和2之间存在温差时，在两者之间会产生电动势，从而在回路中形成大电流. 这种现象称为热电效应. 热电偶利用这种效应起作用. 2.热电偶的类型和结构（1）热电偶的类型常用的热电偶可分为两类: 标准热电偶和非标准热电偶. 所谓标准热电偶，是指其热电功率和温度在国家标准中规定的热电偶，允许误差，并有统一的标准分度表. 它具有匹配的显示工具供选择.

在使用范围或大小上，非标准化热电偶不如标准化热电偶，并且通常没有统一的索引表，该索引表主要用于某些特殊场合下的测量. 标准化热电偶. 自1988年1月1日起，所有热电偶和热阻均按照IEC国际标准生产. 七个标准化的热电偶S，B，E，K，R，J和T被指定为中国的统一设计. 热电偶. （2）热电偶的结构为了确保热电偶的可靠和稳定运行，其结构要求如下: ①组成热电偶的两个热电偶的焊接必须牢固； ②两个热电偶应相互良好连接. 接地绝缘，以防短路. ③补偿线与热电偶自由端之间的连接应方便可靠. ④保护套应能确保热电极与有害介质完全隔离. 3.热电偶冷端的温度补偿通常很昂贵（尤其是在使用贵金属时），并且温度测量点与仪器之间的距离很长. 为了节省热电偶材料并降低成本，通常使用补偿线连接热电偶. 热电偶的冷端（自由端）延伸到温度相对稳定的控制室，并连接到仪器的端子. 必须指出的是，热电偶补偿线的作用仅仅是延长热电极并将热电偶的冷端移至控制室的仪器端子. 就其本身而言，它不能消除冷端温度变化对温度测量的影响，也无法进行补偿. 因此，还需要其他校正方法来补偿冷端温度t0≠0℃对温度测量的影响.

使用热电偶补偿线时，必须注意型号的匹配，极性不能错，补偿线和热电偶连接端的温度不能超过100°C. 热阻热阻是中低温区域最常用的温度检测器. 其主要特点是测量精度高，性能稳定. 其中，铂热电阻的测量精度最高. 它不仅广泛用于工业温度测量中，而且已成为标准的参考仪器. 1.热电阻温度测量原理和材料热电阻温度测量是基于金属导体的电阻值随温度测量温度的升高而增加的特性. 热敏电阻大多由纯金属材料制成. 目前，铂和铜是使用最广泛的. 另外，诸如镍，锰和铑的材料已被用于制造热敏电阻. 2.热阻的种类1）普通热阻从热阻的温度测量原理得知，被测温度的变化是通过热阻的变化直接测量的. 因此，热阻体的导线等. 导线电阻的变化会影响温度测量. 2）铠装热电阻是由温度传感元件（电阻体），导线，绝缘材料和不锈钢外壳组成的固体. 它的外径通常为φ2-φ8mm，最小可能达到φmm. 与普通热阻相比，具有以下优点: ①体积小，无内部气隙，热惯性小，测量滞后小； ②良好的机械性能，抗振性，抗冲击性； ③可弯曲，易于安装④使用寿命长. 3）端面热电阻端面热电阻温度感测元件由经过特殊处理的电阻丝缠绕，该电阻丝紧密连接到温度计的末端.

与一般的轴向热阻相比，它可以更准确，更快速地反映出被测端面的实际温度，适用于测量轴承衬套和其他机械零件的端面温度. 4）防爆热电阻防爆热电阻使用具有特殊结构的接线盒，以限制由于接线盒中的火花或电弧和生产属的10-100倍； ②工作温度范围宽，常温装置适用于-55℃〜315℃，高温装置适用于较高的温度315°C（目前最高至2000°C），低温装置适用于-273°C至55 °C； ③体积小，能够测量其他温度计无法测量的生物中的空隙，空腔和血管的温度； ④使用方便，电阻值在0.1〜100kΩ之间任意选择； ⑤易于加工成复杂的形状并批量生产； ⑥稳定性好，过载能力强. 由于半导体热敏电阻的独特性能，它不仅可以用作测量组件（例如测量温度，流量，液位等）热电阻与热敏电阻，还可以用作控制组件（例如热敏开关，限流器）和电路补偿元素.

热敏电阻广泛应用于家用电器，电力工业，通信，军事科学，航空航天等各个领域，其发展前景十分广阔. 1. PTC热敏电阻PTC（Positive Temperature Coeff1Cient）是指在一定温度下电阻急剧增加且温度系数为正的热敏电阻现象或材料. 可以用作恒温传感器. 该材料是一种以BaTiO3或SrTiO3或PbTiO3为主要成分的烧结体，并掺有少量的氧化物，例如Nb，Ta，Bi，Sb，Y和La，用于原子价控制，以使其半导体化. 半导体BaTiO3和其他材料简称为半导体（散装）瓷. 同时添加了锰，铁，铜，铬等氧化物，增加了电阻的正温度系数，采用了一般的陶瓷工艺
