热继电器的蓝色按钮是什么_热继电器电流设置

热继电器的蓝色按钮是什么

热继电器的两个按钮.

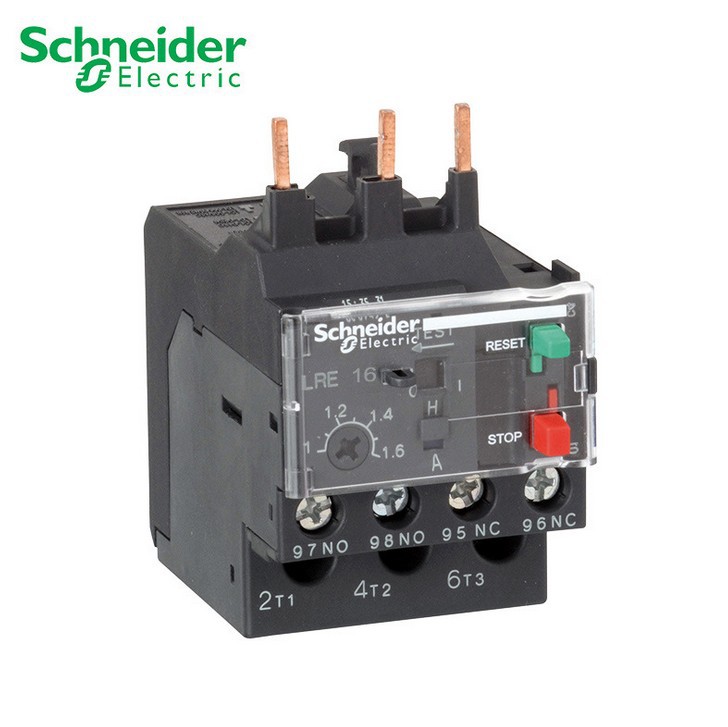

蓝色的一个称为“重置”按钮，上面有“ H”和“ A”两个刻度，H为手动，A为自动；所谓手动H是指产品在过载保护后不会自动复位（不返回正常状态），保持动作状态）；所谓的自动A是在过载保护之后，产品起作用，经过一段时间的冷却后，它返回到原始状态.

手动重置时（蓝色按钮在H上时）使用绿色按钮.

热继电器的当前设置值是多少？

热继电器的设定电流是指其工作电流，即在被保护电动机的额定电流的0.95至1.05倍之间进行调节. 如果电动机过载并超过其设定电流，则热继电器将在大约3到5秒内起作用以保护电动机.

热继电器的工作原理是从流入热敏元件的电流中产生热量，从而使具有不同膨胀系数的双金属板变形. 当变形达到一定距离时，推动连杆运动，断开控制电路，从而使接触器断电，断开主电路，实现电动机的过载保护.

热继电器设定电流的调整

1. 热继电器设定电流调整为电机额定电流的1-1.15倍. 热继电器的热敏元件具有热惯性. 在过载电流的作用下热继电器的整定电流，热继电器触点的作用需要一段时间. 这就是热继电器的保护特性. 因此，在电动机运行期间允许合理的过载.

2. 根据保护特性，通常将加热元件的设定电流设置为等于电动机的额定电流. 但是，如果电动机正在驱动冲击负载，或者启动时间很长，或者不允许被拖动的设备停止运转，则可以将其调整为电动机额定电流的1.1-1.15倍.

3. 热继电器的工作原理是首先将热继电器串联在主电路中热继电器的整定电流，并将常闭触点串联在控制电路中. 当电动机过载时，流经电阻丝的电流会超过热继电器的设定电流. 电阻丝会产生热量，而双金属片在加热时会膨胀.

4. 由于不同的热系数，双金属片将弯曲以驱动传动机构，常闭点断开，控制电路断电，并且接触器线圈断电. 接触器切断电动机的电源. 为了实属片被冷却并复位，常闭触点闭合，电动机可以再次启动.
