单相电动机正反接线图-包括您学习的

文档单相电动机正向和反向接线图-您学习的软件包-文档单相电动机绕组单机电动机中有两组线圈. 一组是运行线圈（（工作绕组，主线圈）），另一组是启动线圈（（启动绕组，辅助线圈））. 大多数电动机的启动线圈始终在电路中工作. 文档资料单相电动机的工作原理•由于单相电动机的定子绕组会产生脉动磁场，因此在定子通电后，转子将被吸引，并且无法开始旋转，因此必须将其旋转90°电角度差同时，辅助绕组通电，使其转子移动90°电角. 摆脱脉动磁场旋转. 转子旋转后，它会切断磁力线，产生相移电流，然后继续旋转. 此时，可以通过离心开关断开串联的次级绕组和启动电容器. •文档起动绕组的作用1.起动绕组用于启动: （在运行期间断开）通常220电机正反转接线实物，起动绕组的电阻很小，因为它仅在起动时使用. 启动时，电流较大，这会增加启动转矩. 2.起动绕组用于起动和运行: （在运行期间不断开连接）通常，辅助绕组的电阻很大. 3.主绕组和辅助绕组也有一些特殊的电阻（例如）. 一般文档•使用万用表区分6根电线. 最大的电阻是启动绕组，较小的电阻是运行绕组，零电阻是离心开关.

如果运行绕组和启动绕组的电阻相同，则意味着两个绕组完全相同，并且可以相互替换. 文档•单相电动机绕组的两端和电容器的两端均未极化，可以进行任何连接. •但是，启动绕组和运行绕组不能反转. •起动电容器和运行电容器不能反向，否则起动绕组文档很容易燃烧. •单相电动机比三相电动机的正向和反向控制困难得多. 一是因为单相电动机具有启动电容器，运行电容器和离心机. 诸如开关之类的辅助设备具有复杂的结构. 其次，由于单相电动机的运转绕组和起动绕组不同，因此它们不能彼此替代，这增加了接线的难度. 如果输入错误，则可能会烧毁电动机. 单相电动机电容器的文档接线图•220V AC单相电动机的启动方法大致分为以下几种类型: 第一种，如图1所示的分相启动类型，由辅助启动绕组辅助，其起动转矩不大. 运行速度大致保持恒定. 主要用于电风扇220电机正反转接线实物，空调风扇电机，洗衣机等电机. •图1电容器接线电路的文档•第二种情况，电动机静止时，离心开关打开. 通电后，启动电容器参与启动工作. 当转子速度达到额定值的70％至80％时，离心开关将变为. 它将自动跳开，启动电容器以完成任务，并断开连接. 启动绕组不参与运行工作，电动机继续通过运行绕组线圈运行，如图2•图2电容器启动接线电路所示.

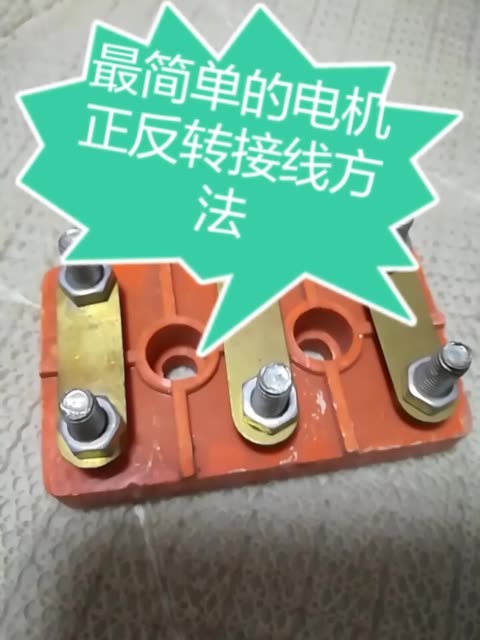

文档•第三种，在电机静止时打开离心开关，并在通电后启动电容器参与启动工作. 当转子转速达到额定值的70％至80％时，离心开关将自动跳闸. 启动电容器完成任务并断开连接. 运行电容器与启动绕组串联连接，以参与运行工作. 这种连接方法通常用于负载较大且不稳定的地方，例如空气压缩机，切割机和木工机械. 如图3•图3电容器启动操作接线电路（双值电容器）文档•带离心开关的电动机，如果电动机不能在短时间内成功启动，则绕组线圈将很快烧毁. •电容值: 双值电容器电动机，具有大的启动电容器容量和小的运行电容器容量，耐电压通常大于400V. 文档•正向和反向控制: •图4是带有正向和反向反向开关的接线图，通常该电动机的启动绕组和运行绕组的电阻值是相同的，即，电动机的启动绕组和运行绕组的电阻值是相同的. 电机直径线径与线圈数完全相同. 这种电动机通常用在洗衣机中. 这种正向和反向控制方法很简单，不需要复杂的转换开关. •图4开关控制正向和反向接线文档文档文档文档文档单相电动机端子文档V1 U2 U1 Z2 NL文档文档文档文档文档L1D1L2 L3D2 D3左图-顺，中间-停止，右反转LV1V1 Z2U1 U2L1D1L2 L3D2 D3左前正反转NL ND1 D2 D3L1 L2 L3V1 Z2V1 U1 U2文件L（L1）Z2（L3）V1（L2）V1（D1）U1（D2）N U2 D3）单相电动机物理接线图文档数据文档单相电动机正反接线图，谢谢学习
