让您快速了解1N4007整流二极管的作用

1N4007是通用的硅整流二极管. 它采用DO-41封装或SMA封装. 它广泛用于各种交流至直流整流器电路中. 它也用于桥式整流电路. 二极管的单向电导率可用于将交流方向交替的交流电转换成单个方向的脉冲直流电. 今天，我们主要讨论的是DO-41封装中的1N4007整流二极管的参数和功能.

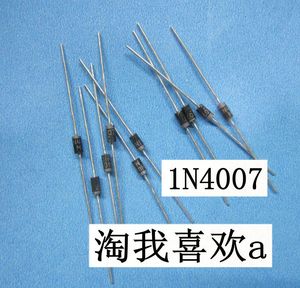

1N4007整流二极管的外观

基本参数:

1N4007整流二极管

最大正向平均整流电流: 1.0A

最大反向耐受电压: 1000V

最大正向峰值浪涌电流: 30A

正向压降: 1.1V

最大反向泄漏电流: 5.0uA

整流二极管的作用

整流二极管主要是低频半波整流电路. 如果需要全波整流，则必须将其连接到整流桥.

通常整流二极管in4007，它包含一个带有阳极和阴极端的PN结. P区域中的载流子是空穴整流二极管in4007，N区域中的载流子是电子. 当施加正电压以使P区相对于N区时，它可以通过大电流并具有较低的压降（通常为0.7V），这称为正向导通状态. 如果施加相反的电压，则反向电流非常小（反向泄漏电流），称为反向阻塞状态.

硅整流二极管的击穿电压高，反向漏电流小，高温性能好. 通常，高压大功率整流二极管由高纯度单晶硅制成（掺杂较多时，很容易造成反向击穿）. 这种设备的结面积大，可以通过大电流（高达数千安培），但工作频率通常不高于数十KHz.
