美的电磁炉电路原理维护课件

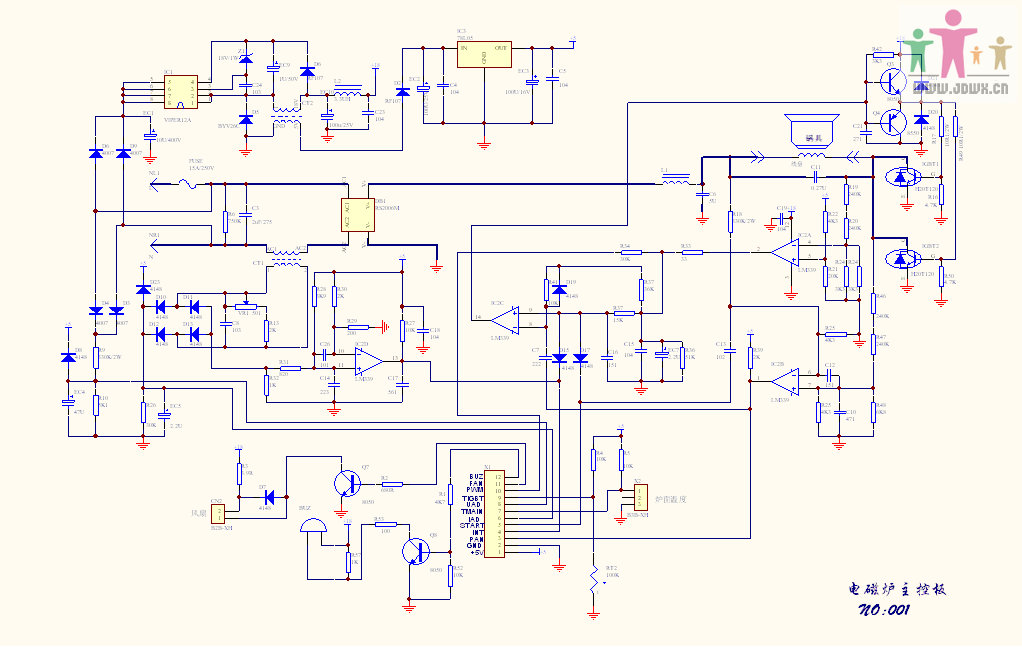

精美的电磁炉培训资料1培训议程1.电磁炉产品简介2.每个功能模块的说明3.常见故障排除程序2 1.电磁炉产品简介美国电磁炉产品概述电磁炉的工作原理3电磁炉产品介绍一种新型的家用电器，可以处理油炸，油炸，蒸，煮，炖等食物，可以控制火力，操作非常方便. 与传统灶具相比，电磁炉具有热效率高，安全性好，清洁度高，烹饪效果好，价格低廉的优点，目前有王系列，星系列，城市系列，个性化系列，王系列五个大产品系列. 关系列. 4电磁炉的工作原理电磁炉主要采用电磁感应原理. 当电流通过线圈时，会产生交变磁场，该交变磁场会在锅的底部被反复切割和改变，从而在锅的底部会产生圆形电流（涡电流），从而导致锅本身会发热. 这种振荡生热加热方法可以减少传热的中间环节，大大提高了加热效率. 5 2.每个功能模块都说明电磁炉，整流波，EMC保护LC振荡，同步模块波形生成，电源控制高压保护，电位计检测模块电压，浪涌，温度检测复位，电流保护模块风扇的功能框图. 驱动器，电源模块6电磁炉功能框图7 8 9整流滤波器模块整流滤波器模块主要执行AC-DC转换，其核心组件是整流桥堆.

将输入的220V交流电源转换为脉动直流电源，然后通过L型滤波器电路（电感线圈L2和电容器C14）进行滤波，以输出平滑的直流电源. [小知识: 电感对脉动电流有反电动势的影响. 它具有较大的交流电阻和较小的直流电阻. 如果在整流器电路中串联一个较大的电感，则可以使大多数AC分量落在电感器上，而DC部分则从电感器线圈流向负载，该负载充当滤波器. 电感滤波电路通常用于负载电流较大且对滤波效果要求不严格的场合] 10整流滤波器，EMC保护电路11 EMC保护模块EMC保护模块主要用于防止高频干扰或雷击电源入口处的电路设置会对后续电路造成损坏. 它主要由ZNR300，C300，R313等组成. 热敏电阻ZRN300的电压敏感特性是其电阻值随施加的电压而变化. 当施加的电压较低时，流经电阻的电流很小，压敏电阻显示为高阻态；当施加的电压达到或超过压敏电阻电压UC时，流经电阻的电流急剧增加，并且压敏电阻的电阻将大大降低. 电容器C300和R313主要吸收电源中的高频谐波. 12 LC振荡模块是电磁炉的主要电路之一，主要利用LC并联谐振原理工作. 具体工作过程如下: 当IGBT的C极电压为0V时，IGBT导通，此时的电感（线圈）进行储能. 当IGBT导通/截止时，由于电感（线圈的作用），电流也将沿先前的方向流动. 由于IGBT关闭，因此电感器只能对电容器C15充电，这会导致C极上的电压上升. 当充电电流变小直到达到0时，C极电压最高.

该值是选择IGBT耐压指标的直接依据. 从这时起，电容器C15开始从线圈放电，这时C极的电压变低. 当它达到接近0V时，控制电路检测（监视）该值，再次打开IBGT，另一个周期开始；因此电感（线圈）和振荡电容器继续充电和放电，从而产生振荡波形. 13 LC振荡器电路14同步模块同步模块的主要功能是控制IGBT的开关同步. 它由电压比较器IC2的第10、11、13引脚和分压电阻R37，R36，R35，R7，滤波电容器C17，C16和钳位二极管D19组成. 电压比较器的第10引脚检测IGBT的C极电压. 当检测到的电压值大于第11个引脚时，比较器的输出引脚13处将为低电平；当检测到的电压值低于第11个引脚时电磁炉电路图讲解，此时，比较器的输出引脚13处将有一个高电平. 该信号被发送到随后的波形生成电路，并且利用三角波形校正该波形，然后被发送到后续的功率控制电路以控制IGBT的导通和截止. 15同步电路和波形生成电路16波形生成模块波形生成模块主要生成标准锯齿波. 它由电压比较器IC2的引脚8、9和14，电阻器R45，R46，R33R，积分电容器C32，滤波电容器EC7，钳位二极管D8-D11等组成.

它在比较器的反相端生成一个波形，然后对发送给它的同步信号和功率控制信号进行波形校正. 引脚14输出接近方波的控制信号. 17电源控制模块电源控制模块主要控制IGBT的导通和关断. 该电路包括电压比较器IC3的引脚8、9、10、11、13、14，电阻R53，R48，R54，R52，R55，R58，R59，电容器C8，C19，EC9，钳位二极管D18电磁炉电路图讲解，稳定的压缩二极管Z5，三极管Q8，Q9等. 从电压比较器IC2的引脚14发送的控制信号分别发送到比较器IC3的反相输入的引脚8和10. 由于引脚9和10的电压不变（参考电压），因此当波形发送到高电平时，由于反相器的反相作用，引脚13和14均输出低电平. 此时，Q9为导通，Q8关闭，并且18V电压通过Q9和R59流向IGBT的G极，以导通IGBT. 当发送波形为低电平时，由于反相器的反相作用，引脚13和14均输出高电平. 此时，Q8导通，Q9截止，并且18V电压没有通过R59 G极流到IGBT，因此IGBT此时处于截止状态. 另外，Q8的导通使IGBT通过R59（保护IGBT）放电到Q8.

18电源驱动电路19高压保护模块高压保护模块主要用于保护IGBT C极电压，使其不会超过其耐压. 它由电压比较器IC2的引脚1、6、7，电阻器R20，R42，R51，R56和电容器C31，C18组成. 电压比较器连接到引脚7上的参考电压，因此，当引脚6上的电压（检测IGBT的C极电压）超过引脚7时，低电平将出现在输出的引脚1上. 该电平减小了主控制芯片输出的功率调节信号（PWM）的幅度（电平），从而减小了IGBT的功率并减小了C极的电压以保护IGBT. 20高压保护电路21电位计模块电位计模块由电压比较器IC2的引脚4、5和2和要构成的电阻R13组成. 振荡波形
