电流互感器知识: 铭牌、接线图、关键问题详细讲解

电流互感器铭牌标记

电流互感器模型由以下部分组成，各部分的字母和符号表示内容:

第一个字母: L-电流互感器

第二个字母: F—风压式；m—总线式（贯芯式）

第三个字母: C—瓷保温型；Z—浇注式

第四个字母: B—保护；D—差动

第一个字母: 数字-电压等级（kV）

例如: lmz-0.66表示0.66kv铁芯通过环氧树脂浇注的电流互感器

额定工作电压，变压器允许长期运行的同一电压下的最高有效值

额定一次电流，作为变压器性能参考的一次电流值

额定二次电流作为变压器性能参考的二次电流值，一般为5A或1a

额定电流比，额定一次电流与额定二次电流之比

额定负荷，确定变压器精度等级的负荷值. 二次电流互感器K1、K2端子外的回路阻抗为电流互感器的负载. 通常用视在功率伏安或阻抗欧姆来表示

额定功率因数，二次额定负载阻抗的有功部分与额定阻抗之比

精度等级: 在规定的使用条件下，变压器的误差在等级规定的极限值内. 常用的等级有0.2、0.5、0.2S、0.5s等

测量用电流互感器的接线方法

测量用电流互感器的作用是在正常电压范围内向测量装置提供电网电流信息

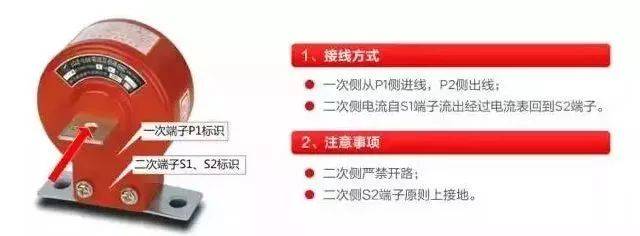

1. 常用电流互感器接线图

电流互感器一次侧电流从P1端子进入，从P2端子引出，即P1端子接电源侧，P2端子接负载侧

电流互感器二次侧的电流从S1流出，进入电流表的正极端子. 电流表负端出来后，流入电流互感器二次端子S2. 原则上S2端子要求接地

注: 一些电流互感器有一次标称、L1、L2，二次侧标称K1、K2

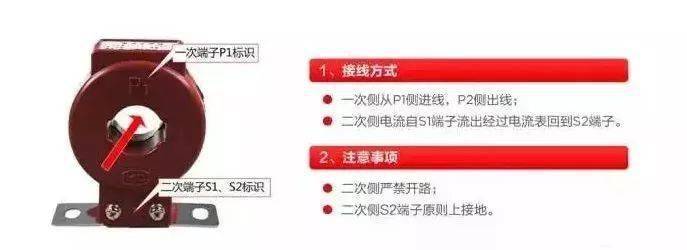

2. 穿芯式电流互感器接线图

穿芯式电流互感器的接线与普通电流互感器相似. 一次侧通过变压器的P1侧，从P2侧出来. 二次侧接线同普通电流互感器

三台电流互感器接线图

电流互感器接线一般分为四种接线方式:

1. 单台电流互感器接线图

它只能反映单相电流的情况，适用于需要测量单相电流的场合

单台电流互感器接线图

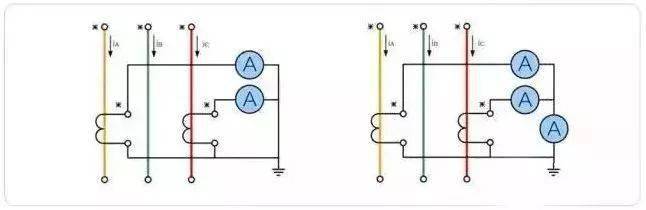

2. 三相全星形和三角形接线电流互感器接线图

三相电流互感器能及时、准确地了解三相负荷的变化

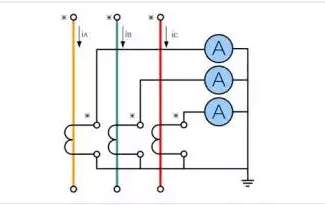

三相全星形电流互感器接线图

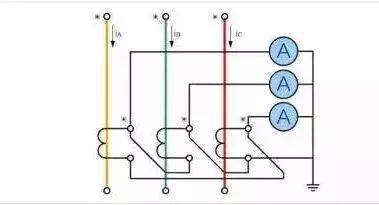

三相全角电流互感器接线图

3. 两相不完全星形连接电流互感器接线图

在实际工作中应用广泛，但仅限于三相三线制. 根据三相矢量和为零的原理，用A相和C相的电流计算B相电流

两相不完全星形连接电流互感器接线图

4. 两相差电流接线电流互感器接线图

它只适用于三相三线制电路. 这种接线方式的优点是不仅节省了一个电流互感器，而且利用一个继电器来反映三相电路中的各种相间短路故障电流互感器符号旁的3是什么意思，即用最少的继电器来完成三相过流保护，节省投资

两相差电流接线电流互感器接线图

5. 其它接线方式

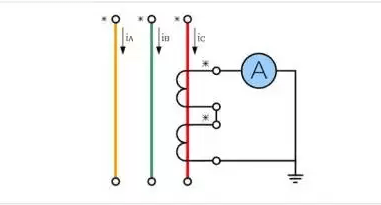

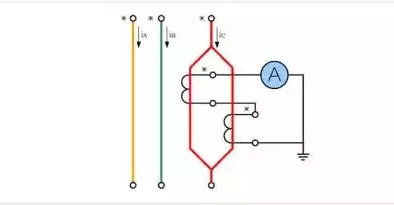

5.1一、二次侧串联

电流互感器一次侧串联、二次侧串联接线图如下. 串联后，电流互感器变比不变，二次额定负荷翻倍

电流互感器一次侧串联与二次侧串联接线图

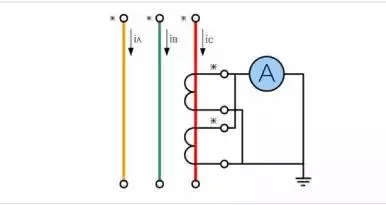

5.2一次侧串联，二次侧并联

电流互感器一次侧串联、二次侧并联接线图如下. 串并联后，电流互感器变比降低一倍，二次额定负荷提高一倍

电流互感器一次侧串联、二次侧并联接线图

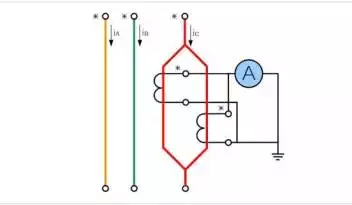

5.3一次侧并联、二次侧串联

电流互感器一次侧并联、二次侧串联接线图如下. 串并联后的效果是: 电流互感器变比提高一倍，二次额定负荷增加一倍

电流互感器一次侧并联、二次侧串联接线图

5.4一次侧与二次侧并联

电流互感器一次侧并联和二次侧并联接线图如下: 电流互感器变比不变，二次额定负荷加倍

电流互感器一次侧并联、二次侧并联接线图

四、 电流互感器的关键问题

1. 如果电流互感器的二次负载阻抗超过其允许的二次负载阻抗，为什么它的精度会降低

电流互感器的二次负载阻抗对电流互感器的精度有很大的影响. 这是因为如果电流互感器的二次负载阻抗增加很大，超过了允许的二次负载阻抗，励磁电流值将大大增加电流互感器符号旁的3是什么意思，铁芯将进入饱和状态. 在这种情况下，一次电流的很大一部分将被用来提供励磁电流，从而大大增加了电流互感器的误差，降低了电流互感器的精度

2. 用于差动保护的电流互感器，要求铁芯良好，铁芯截面应增大. 为什么？在

系统正常运行或差动保护范围外短路时，差动保护两端电流互感器的电流值和相位相同，不应有电流流入差动继电器. 但事实上，两套电流互感器的特性不可能完全相同，励磁电流不一样，二次电流也不相等，不平衡电流会流过继电器. 为了降低不平衡电流，必须改进电流互感器的结构使其不饱和，或选用损耗小的特种硅钢片制作铁芯，并增大铁芯的截面积

3. 有多少种方法可以连接电流互感器？在

根据继电保护和自动装置的不同要求，电流互感器二次绕组通常有以下接线方式:

1. 全（三相）星形连接

2. 不完整（两相）星形连接

3. 三角形连接

4. 三相并联以获得零序电流连接

5. 两相差接线

6. 一相与两个串联的电流互感器相连

7. 一相与两个电流互感器并联

4. 电流互感器的连接系数是多少？连接系数的影响是什么

通过继电器的电流与电流互感器二次电流的比值称为电流互感器的连接系数，即KC=IK/I2

IK——流入继电器的电流

12——流入电流互感器的二次电流

接线系数是继电保护整定计算中的一个重要参数

5. 什么是电压互感器的反向充电？对保护装置有什么影响？在

通过电压互感器二次侧不充电的母线充电称为反向充电. 如220kV电压互感器变比为2200，即使一次母线停电
