合格的HVAC人员必须了解有关HVAC和姿势的知识！

首先，HVAC系统的组成

（1）HVAC系统主要由三个主要系统组成: 制冷系统，冷却系统和冷凝系统. 制冷系统是参与冷热交换以实现制冷和制热的主要系统. 冷却系统是对运行中的主机进行冷却的系统；冷凝系统是收集和排放系统中冷凝水的系统.

（2）暖通空调系统主要由三部分组成: 冷热源站，输配电系统和用户终端. 冷热源站是主机（冰箱，锅炉等）产生冷热源并通过水泵输送的热源；分配系统是通过管道，区域和每个子分区的管道系统，将冷，热载体（冷水或热水）分配到每个区域和每个子管道. 终端设备是在用户端实现冷热交换的最终设备. 冷热交换后，它通过分配系统中的回水管道进入冷热源主机进行再循环. 超过95％的HVAC系统是封闭循环系统.

第二，冷/热L

宿主产生冷热，末端释放冷热. 其中，冷热的输送需要冷媒和热媒作为载体. 冷却和加热介质可以是蒸汽，水，乙二醇溶液等，并且水主要用于HVAC系统.

冷热L = Q×ΔT=流量乘以温差.

恒定流量和可变流量三

（1）主机侧（主泵系统）通过差压旁通管路，该管路为恒定流量. 传输和分配系统以及用户端（辅助泵系统）可以采用两种方法: 恒定流量系统和可变流量系统. 我们通常所说的固定流量或可变流量是指用户方.

（2）通过差压旁通阀的旁通流量实现主机侧的节能，从而实现主机数量的改变. 如果差压旁通阀的旁通流量达到主机的流量，则会通知该主机. 控制系统关闭主机. 但是在开放主机方面.

（3）结合上一节中的冷热关系，我们可以看到: L = Q×ΔT. 如果用户侧的冷却需求发生变化，则可以通过更改用户侧的流速或用户侧进水与回水之间的温差来实现. 但是，在实际使用中，主机与进水和回水之间的温差是固定的，我们主要依靠改变系统流量来实现制冷量的变化.

（4）如果在用户侧使用恒流系统，则未安装电动二通阀，而是使用可变风量（改变风扇速度）来调节室内温度；或安装电动三通阀以实现固定流量. 在恒定流量系统中，所有者的初始投资很小，但是并不能节省能源. 该系统始终以最大流量运行，并且运行成本很高.

（5）用户侧的实际制冷需求将随用户数量（开关）的变化或环境温度的变化（设定温度的变化）而变化，从而导致阀门开度和流量的变化变化）. 此时，可以安装电动二通阀，以实现可变流量和节能.

四，主泵系统和辅助泵系统

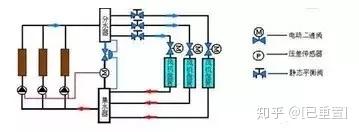

（1）一个泵系统（也称为一个循环）

主机，主水泵和冷却塔是一一对应的: 一台主机配备一台主水泵和一台冷却塔. 泵构成一个循环，也称为循环，一个循环也可以分为恒定流量和可变流量两个系统. 恒流主泵系统绝对不是节能的，主要用于低地板的小型项目，我们将不予讨论. 可变流量主泵系统通过压差旁通管路在主机侧实现固定流量，而用户侧通过安装电动双向阀流量实现可变流量，因此: 主机和主泵运行自动控制系统通过改变用户侧的流量来调节正在运行的主机和泵的数量，从而实现了节能.

调整主机和泵的运行次数的过程:

A. 通过电子差压旁通阀（注意: 由于A800无法反馈差压电信号，因此目前无法使用A800自行操作的差压旁通阀），该信号通过差压传递到回水腔中传感器将压力差的电信号发送到主机或泵的控制系统. 我们假设当用户数量减少时，通过用户侧的流量减少，压差旁通阀自动打开，流量增加以确保总流量保持不变；当用户数量增加时，通过用户侧的流量会增加，压差直通阀会自动关闭，流量会减少，总流量不变. 因此，通过差压旁通阀的流量与进水和回水之间的压差有关. 我们只需要设置主机或泵的控制系统. 当压差传感器检测到ΔP增加到ΔPmax时（当压差旁通阀时，当主机开启时，通过的流量达到流量. 这时，进水和回水之间的压差设置为ΔPmax. . ）此时，控制系统可以关闭主机以达到节能的目的. 相反，当压差传感器的反馈ΔP下降到ΔPmin时，控制系统可以打开主机.

B. 通过旁路系统安装的流量计（此时可以使用A800），当旁路系统的流量达到工作流量时，流量计将流量信号反馈到主机和泵的控制系统主机，关闭主机；当旁路系统的流量小于当前主机所需的最小流量时，请重新启动主机.

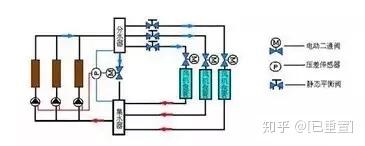

（2）二次泵系统（二次循环系统）

次级泵系统更多地用于高层建筑风管止回阀安装位置，主要考虑到用户流量变化的范围很大. 为了提高能源效率，必须更加灵活地控制泵: 辅助泵无需与主机相对应，并且数量可以更多；除了根据流量的变化调整泵的数量外；变频泵也可用于二次系统.

主泵是固定流量系统，必须是固定频率泵；辅助泵可以是变频泵.

一次泵的数量由旁路系统流量损益法控制: 当用户侧的流量需求减少时，二次泵通过变频降低二次循环的总流量，而当次级循环小于某个值，则这在主泵流量太大时为“过剩”. 在一次循环和二次循环之间的回路上，水流从上到下. 流量计显示，如果通过该回路的流量等于主泵流量，则关闭主泵；相反，当用户侧的流量需求增加时，次级泵变频将增加次级循环的总流量. 当次级循环的总流量大于某个值时，此时主泵的输出流量太小，这是“不足”的. 在循环和二次循环之间的回路上，水流是从底部到顶部，当水流达到一定的设定值时，将打开主泵.

五个，用于一次性泵站的阀门

当然，我们对系统的主要理解是了解每个系统中所用阀门的状态.

因为主泵站在主机和泵冷却塔之间采用一一对应的关系，并且高层建筑中主泵的流量通常很高，所以在主泵站中，主要用于泵出口的止回阀和电动蝶阀（用于在双控系统的春季和秋季自动切换制冷或制热功能，请参见备注），动态流量平衡阀，恒流阀和吸入口扩散器，Y型过滤器或自动反冲洗过滤器装置.

（注: 这两个控制系统意味着输配电系统在夏季冷却和冬季加热中仅具有一组管道. 它适合于中国的国情和经济状况，现在已成为主要应用. ）夏季主要使用两个控制系统，冬季则按季节供应空调，春季和秋季需要进行空调切换，四控制系统是指一套用于供热和制冷的传输和分配系统. 大型项目，由于建筑物内部的外立面深度可能很长. 冬天，建筑物的内芯区域非常热并且需要冷却. 夏天，建筑物的内芯区域建筑物可能需要冷却，因此，四控制系统全年都有冷，热供气，适用于全年需要空调的超大型项目和场所，初期投资为他的项目很高. ）

注意:

1. 由于一个周期是固定流量和固定频率的系统，此处的止回阀直径较大，通常大于DN300，因此应使用快速关闭的止回阀: 例如，CVRS静音百叶窗止回阀或CVKR大直径短阀体静音单向阀. 此时，如果安装手动调节阀（也称为静态平衡阀），则无需安装动态平衡阀.

2. 如果泵出口止回阀未安装手动调节阀，则必须安装动平衡阀以保护泵和主机，以确保其在额定流量条件下运行.

3. 也可以使用恒流阀代替止回阀和流量调节阀，这是一个更好的解决方案. 同时节省空间.

4. 在设计院中，液压控制型缓闭单向阀或阀的安装是不利的. 既不能更好地实现其功能，又会带来过多的液压损失. 应该强烈拒绝.

5. 强烈建议设计院在冷却塔处选择电动蝶阀. 如果无法在关闭多个主机的同时关闭冷却塔，则会浪费能量并降低冷却效率；最好使用动平衡阀. 提高冷却效率.

6. 如果使用主机和泵的控制要求，则压差旁通阀应采用电子压差控制器. （口径200以上的电动调节式蝶阀可实现功能，安装空间小，价格便宜.

六. 暖通空调施工中容易出现的问题

HVAC项目中的系统很多，情况复杂，大多数管道都隐藏在管井，墙壁和吊顶中. 如果施工过程中的质量管理不严格，很容易在使用过程中造成严重后果. 这要求我们进行科学的施工和严格的管理，并对施工过程的和进行监控.

1. 管道和设备的位置和高程交叉点

1.1管道工程的综合设计原则

根据管道的性能和用途，建筑物中的管道可以大致分为以下几类:

1. 供水管道: 包括生活用水，消防用水，生产用水等；

2. 排水管: 包括生活污水，生活废水，消防排水，雨水，其他排水等；

3. 中水管道: 包括中水收集和中水供应；

4. 热力管道: 包括加热，热水供应和空调空气处理设备所需的蒸汽或热水；

5. 天然气管道: 有气体燃料和液体燃料；

6. 风道: 包括通风工程，空调系统中的各种风道和某些生产设备所需的压缩风道；

7. 电源分配线或电缆: 包括配电，照明配电，弱电系统配电等，其中弱电部分包括共享电视天线，通信，广播和火灾报警系统.

1.2应认真考虑风道的设计

天花板的高度在很大程度上取决于风管部分的高度尺寸. 风道不能太长，否则施工困难，其他管道难以布置. 例如，大型购物中心的最大风管截面积为2400mm×500mm. 如果风管截面积较大，则机房必须较大. 如果机房很大，那么噪音也很大风管止回阀安装位置，并且回风组织也很困难. 如果风道较短，则风扇功率可能会更小. 此时，可以使用卧式单元进行安装，并且机房设置更加灵活. 此外，还应在吊顶中安装风管:

1. 根据风量的变化，尽可能改变管子的横截面尺寸，以利于装饰，局部增加天花板的高度；

2. 送风和回风管道应设置在同一平面上. 当难以布置回风管时，可以利用天花板上的空间更换回风管；

3. 在建筑设计中，应充分理解其他助行器的要求，以便确定地板高度并合理布置管道；

4. 应该对建筑物中的各种管道进行全面的管道设计，并为复杂的建筑物提供完整的管道样本图.

总而言之，建筑物天花板高度的提高取决于许多努力.

因此，为了改善建筑空间的有效利用，各种管道的合理布局需要相关设计师之间的密切协调和协调. 在施工单位的统一协调下，所有施工单位和装修单位最终将被一起检查，以符合其自身的工艺要求，从而使建筑物能够满足经济合理性，卫生和舒适性以及天花板高度的要求. 在确保装饰效果的同时进行装饰.

2. 暖通空调系统设备的过度噪声处理

超过空调终端设备的运行噪音是HVAC项目中遇到的常见问题. 由于风机盘管技术比较成熟，国内许多厂家的风机盘管产品的噪声指标都可以达到标准，但大容量空调机组的情况并不令人满意，测得的噪声值往往远高于制造商提供的产品样本参数.

2.1设备安装

新风扇和空调安装有弹簧阻尼器，风扇和空气管通过软连接相连，新风扇组和水管通过软接头连接，风扇盘管由弹簧钩使用，并且风机盘管和水管通过软管连接. 对空调室进行声学处理，例如在空调室中使用隔音材料形成封闭结构以防止设备噪音的传播，或在机房中粘贴吸音材料: 机房墙壁或天花板上的凹凸吸声板为了增强吸音效果: 机房应尽量减少门窗的安装，门窗的安装应采用吸音门和窗户或吸音百叶窗，以最小化设备噪音的传播.

2.2供水系统安装

水管的安装必须严格执行国家规定. 冷水主管和冷却水管吊架应采用弹簧阻尼吊架，吊架不能固定在地板上，应尽可能固定在横梁上或横梁之间. 竖起固定槽钢梁. 水管必须穿过地板或墙壁，并且套管和水管必须装有阻燃材料.

2.3风力系统的安装

阻抗安装在风扇的入口和出口. 百叶窗用于新鲜空气的入口. 安装在空气管的适当位置. 弯头安装在空气管的弯头处. 空调和新鲜空气的外部采用优质绝缘材料绝缘. 与静压箱一样，也安装了高质量的吸音材料. 由于用于回程的风道全部使用低风速和大风量来减少噪音，因此风道的截面积相对较大. 如果风道的安装强度和整体刚性不足，则会产生摩擦和振动噪声. 建议风管吊架尽可能使用橡胶减震垫，以确保风管不会产生振动噪音.

3. 空调水系统循环问题

供水系统是施工中最关键的环节，问题会直接影响到系统的正常运行. 中央空调冷水系统最常见的问题是冷水系统的循环不良. 原因之一是由于各种管道的交叉，施工中没有协调，导致管网中的安全气囊过多，影响了管网的流通. 其次，空调水系统管道清洗不干净，直接造成水系统堵塞.

根据第一个问题，处理方法是在施工前加强管理，合理安排管线的高低坡度，尽量避免出现安全气囊现象，同时在现场安装排气阀. 在安全气囊不可避免的地方，并将排气管出口连接至益系统排气. 针对第二个问题，在施工过程中应做好几方面的预防工作: 首先，在安装焊接钢管之前，必须以机械或人工方式清除污垢和锈蚀. 清洁管道内壁后，关闭管道口以进行安装，管道在施工过程中，应暂时堵塞未密封的管道开口，以防止灰尘进入. 连接管道时，应及时清理焊渣，麻丝等杂物. 其次，应在管网的最下部安装较大的排污阀. 如果排污阀太小，排污效果差，则清洗时间较长. 如果排污口不在最低位置，则排污未完成. 在管道网络的安装中应适当添加临时过滤器和旁通冲洗阀，并且在连接设备之前，应与通水压力测试部分的清洁设备结合使用. 清洁工作完成后，还需要进行水系统循环测试操作，其目的是将管网中的污物集中到过滤器中，然后卸下并清洗过滤器以除去污物.

4. 冷凝滴问题

在调试和运行过程中，空调系统出现冷凝和滴落的原因很多. 主要原因是: 管道安装和保温问题，管道与管件之间的连接，管道与设备之间的连接不紧密，系统未严格遵循水压试验等规范.

由于凝结水管道过长，在安装过程中会与天花板发生碰撞，或者难以保证坡度，甚至凝结水管会掉落导致滴水；由于没有水封（负压），因此无法消除空调机组的冷凝水管. . 凝结水管施工安装中的问题的处理方法是将凝结水尽可能地靠近排水，以免凝结水管掉落，积水或与吊物“打架”. 机柜机械的冷凝水管应根据机械内的负压设置水封，以使冷凝水顺利排出.

上述问题的主要解决方案: 一是加强绝缘材料的进场检查. 施工前要加强技术公开，施工中要加强检查. 严禁使用大的绝缘套管覆盖小管道. 法兰和设备接口等细节的绝缘质量控制可确保绝缘层与管道的外壁紧密结合；二是在穿墙冷水管上加装隔热保护套，以保证隔热层穿墙的连续性和紧密性. 第三是在加强天花板密封板之前，加强对风机盘管滴水盘上杂物的检查. 第四是加强对设备滴水盘的保护，尤其是对天花板密封板的检查.

5. 加强合作

在安装过程中，往往涉及多个之间的合作，这通常是由于各之间缺乏良好的沟通，这给施工带来了很多不便，甚至影响了工期. 主要存在以下问题:

1. 未向土木工程提供用于混凝土墙，楼板等中的通风管的孔的尺寸，而是在土木工程图上实现的，导致在施工过程中挖了孔，这增加了不必要的费用，甚至影响了建筑结构的强度，特别是预埋孔，例如大型设备的吊装孔，民防工程的通风管和压力测量管，如果处理不好，将很难处理.

2. 土建工程的风道没有具体的建筑要求. 如果在通风井上打砖块，则应使用水泥砂浆以确保通风管的内壁光滑且气密.

3. 不需要机房排水，因此，机房内没有排水设施. 冷却机房附近应设有排水沟和集水槽，集水槽中应配备带水位控制器的排水泵. 特别是地下室有很多设备. 冷却器和过滤器必须定期冲洗. 如果系统运行并且机房中没有排水设施，则设备将被淹没.

针对这些问题，应加强各行业的合作，并在设计阶段和施工图审查阶段提出预防措施.
