工业4.0: 最热的换热站设计——Web SCADA工业组态软件界面

随着工业4.0的不断普及和发展，以及国民经济的迅猛发展，我国城市集中供热的规模也在不断扩大，对热管网的科学管理具有十分重要的经济和意义. 社交好处. 当前，大多数热力系统（例如热交换站）都使用手动监控. 手动监控不仅浪费人力，而且浪费人力. 但是操作人员很难发现隐患何时发生，很容易引起设备事故. 同时，每个换热站相对分散且独立运行，难以达到供热系统的最佳整体运行状态，导致整个供热网络的热力失衡，影响供热效果，并造成很大的损失. 浪费能源，不利于节能减排，甚至影响采暖服务质量.

在全面实施新基础架构的过程中，智能时代悄然来到，工业互联网也成为新基础架构的七个主要领域之一. 为了对换热站进行智能监控，今天我们将使用Hightopo（以下简称HT）. HT for Web产品上的Web配置向您介绍通过融合2D配置构建的完整换热站系统的解决方案. 处理可视化效果和图表数据加载.

通过HT唯一机制矢量图标绘制热交换站系统的图形. 效果的渲染可以适应不同分辨率的屏幕，而不会模糊和失真. 大屏幕上显示的效果非常适应. 第二个效果是通过控制过程可视化效果以及在子菜单中加载一些数据可视化图表来实现的，以演示整个监视系统的数据监视和维护的实现.

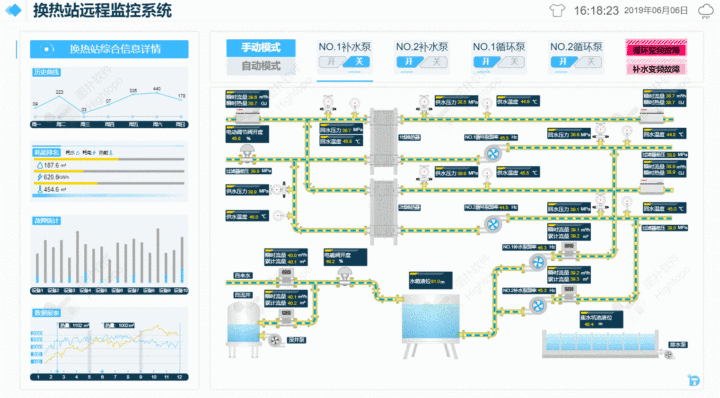

白色模式预览地址:

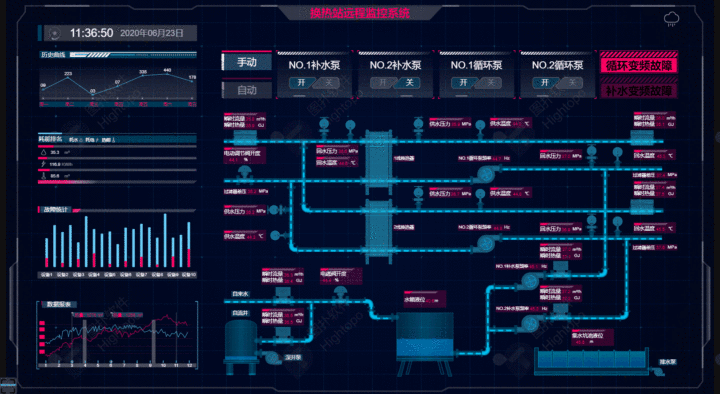

蓝色模式预览地址:

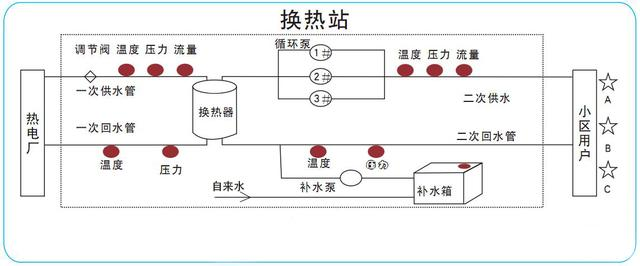

换热站是整个热网系统中最重要的环节. 它通过热交换器将一侧的蒸汽或高温水替换为可以直接进入用户终端的加热热水. 热交换站的控制系统是中央供热监控系统的核心部分. 热交换站的控制系统可以独立工作，也可以接受调度中心的监督和指导. 换热站的全自动无人控制包括以下控制内容: 供水温度的自动调节，循环泵的自动调节，补充水泵的自动恒压和报警管理.

锅炉产生的蒸汽通过管网被输送到热交换站，然后被输送到热交换器，以便与冷的介质水进行充分的热交换. 由蒸汽形成的冷凝水通过疏水阀收集到冷凝水箱中，并由循环泵回收. 在热交换器中与蒸汽进行热交换后，进入的水进入加热管网，水返回从管网收集的水由回水箱收集，然后通过去污剂进入循环泵，以便下一个循环. 轮的循环，供水泵及时补充由于管网运行时滴水等造成的水损失，以保持一定的压力，并形成经济稳定的运行状态. 控制台通过各种传感器监视设备的运行，并随时通知设备. 了解换热站的进展并进行相应的处理.

1. 主热源通过管道被送至热交换站并进入热交换器. 通过热交换器的热交换，将一次热源交换到二次供热管中，并将二次供热管引出给用户；

2. 二次水经过过滤和净化后，通过循环进入热交换器工业换热方法，并被蒸汽或高温水加热以提供热量. 蒸汽或高温水进入板式换热器后，变成冷凝水或高温回水. 返回热源，对加热系统进行一到两个再加热循环，并组成水泵来驱动软水将水注入系统以保持系统压力恒定；

3. 一次水是指从锅炉房到热交换器的水系统；

4. 二次水是指从热交换器到加热结束的水系统.

5. 当热水和冷水系统的补水能力有限时，有必要控制管道的注水流量. 管道阀应配备直径比控制阀小的旁通阀；

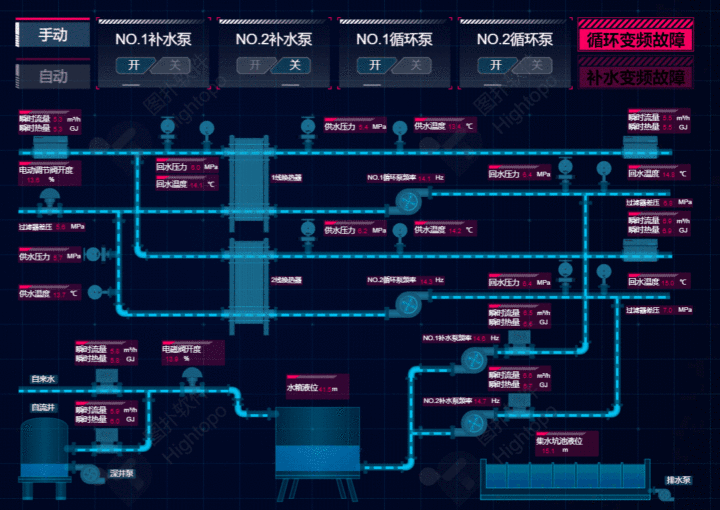

热交换站实现的主要部分体现在视觉过程的控制上. 用户可以根据系统所建立的热交换站的运行过程来控制阀门的打开和关闭以及运行过程中的流量. 在该过程中实现的所有都是由HT封装的函数ht.Default.startAnim（）实现. 该实现的优点是该可以支持基于帧的和基于时间的. 基于帧的方法是用户可以指定帧的帧数和间隔的帧间隔参数来控制效果，而基于时间的方法是用户仅需要指定帧的毫秒数. 周期的持续时间，HT将在指定的时间段内完成；还设置执行的延迟与效果相匹配；缓动参数用于允许用户定义一个函数来通过数学公式控制，例如统一的速度变化，先慢后快. 最重要的是动作的执行该函数和finishFunc的结束回调函数，通过使用一些效果，可以使用户获得流畅的效果.

对于上述过程视觉的具体实现，用户仅需在构造的矢量纸上命名唯一的识别标签标签，并在数据模型dataModel中获得该识别节点即可进行处理. 需要实现以达到效果. 在整个过程中，实现了最重要的两个. 一种是实现阀门旋转. 实现此目的的方法是通过函数更改阀门旋转的角度值，并通过setRotation（）设置图元的旋转角度. 绕中心点顺时针旋转，并将弧度值用作角度值；第二个管道流程的效果是使用HT的虚线偏移，并且只需要修改图元节点的shape.dash.offset属性的值即可. 完美的流动效果.

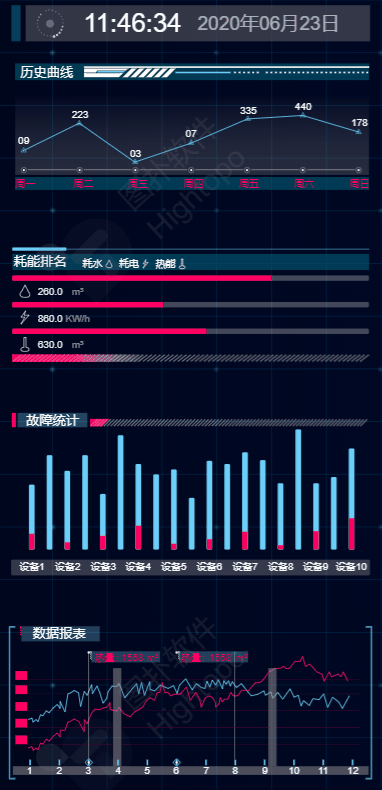

子菜单的实现由HT自己的向量表的一组图形组件构建. HT不仅可以使用现有的矢量表图形组件库ht-vector来在系统上构建，还可以使用第三方图形组件进行嵌入，例如可以轻松地嵌入EChart，Chart和其他开源图表组件. 通过数据采集使用图表组件后，可以对接数据接口，可以反馈一些换热站的实时监测数据趋势，可以起到监督维护的作用，可以防止一些问题.

现有的矢量图图形组件库ht-vector具有许多内置图表，包括直方图，折线图，条形图工业换热方法，雷达图以及一系列场景. 图表的使用不仅限于效果的表示. 作为一种显示形式，用户可以通过自定义定义根据自己的系统样式绘制一组矢量图表，而极其自由的绘制可以实现更酷的效果. 如需更多有趣的尝试，您可以在官方网站上了解一些功能的实现和使用.

热交换站的系统就像工业互联网的一角. 工业4.0的大门已经打开. 它配备了5G时代的指导. 全面信息化时代已经到来. 智能监控可以充分释放人力. 系统的使用成本还可以减少系统监视和维护的工作量. HT在许多领域的许多行业中已积累了用于系统实施的解决方案，并且通过对自己产品的不断研究和开发，创建了丰富的2D配置和3D配置集，方便用户快速入门并获得更多精美的工业监控可视化系统.

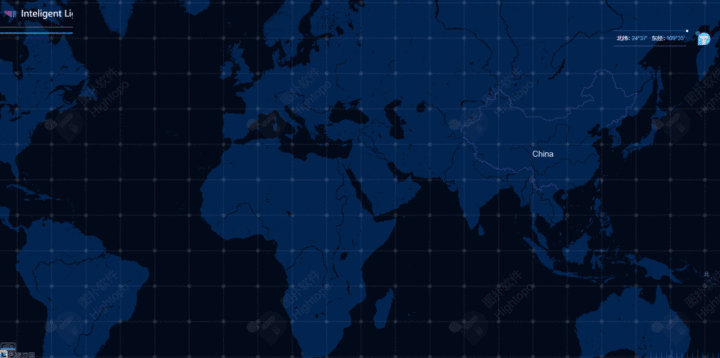

在2D配置上的数据的实施例中，有兴趣的朋友可以了解有关图表上炫酷效果的实现: 智能照明联盟

2019我们还更新了数百种工业互联网2D / 3D可视化案例集，您可以在其中找到许多新颖的示例并发现不同的工业互联网:
