概述

低压断路器是一种开关设备，它不仅可以连接和断开正常负载电流和过载电流，还可以连接和断开短路电流. 低压断路器除具有电路中的控制功能外，还具有一定的保护功能，如过载，短路，欠压和漏电保护.

注: 并非所有断路器都同时具有过载保护，短路保护，欠压保护和漏电保护. 不同类型的断路器的功能不相同.

断路器

突破者分类

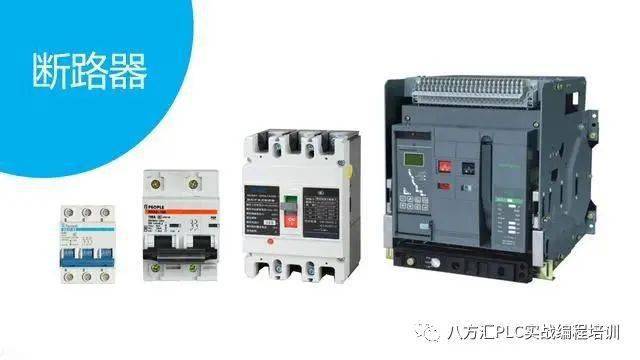

低压断路器的分类方法很多，根据使用类别，有选择式（保护装置参数可调）和非选择式（保护装置参数可调）；根据灭弧介质有空气和真空，低压断路器一般采用空气型. 根据结构，框架类型，塑料外壳类型，微型断路器.

设备分类

断路器的图形符号

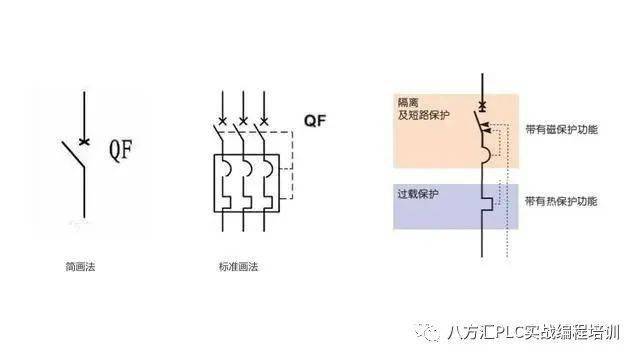

断路器的文本符号为QF，图形符号如下图所示. 通常，我们使用简单的绘制方法，在某些情况下，使用标准的绘制方法.

断路器的标准图形符号的含义如下，其中的弧线表示断路器具有电磁保护，即短路保护；右侧突出的小方块表示断路器具有热保护漏电保护开关符号，即过载保护.

设备的图形符号和含义

常用断路器参数

Ui: 额定绝缘电压

断路器塑料外壳可以承受的最大电压值.

Uimp: 额定脉冲电压

我们可以简单地理解，在指定条件下，电器可以承受的浪涌电压的最高峰值.

Ue: 额定工作电压

这是相对于额定电流的工作电压. 在不同的工作电压下，断路器可以长时间通过的电流是不同的.

例如: 对于同一断路器，当额定工作电压为380V和660V时，它们的额定电流是不同的.

输入: 额定工作电流

这表示断路器在一定电压下可长时间通过的最大电流.

Inm: 当前的壳框

表示断路器外壳中安装的跳闸单元的最大允许电流.

断路器的外壳可以配备不同的额定电流脱扣器. 例如，如果断路器外壳的额定电流为1600A，则断路器可以配备额定电流为1600A的脱扣器或额定电流为1250A的脱扣器.

Icu: 极限分断能力

简单地说，这是断路器可以断开的最大电流，但是在断开之后，断路器会损坏并且不能正常使用.

集成电路: 运行分断能力

简单地说，它是断路器可以断开的最大电流. 断开后，断路器可以继续正常使用. 通常，操作分断能力以极限分断能力的百分比表示.

例如，Ics = 50％Icu表示断路器的工作分断能力是极限分断能力的50％.

设备延迟保护

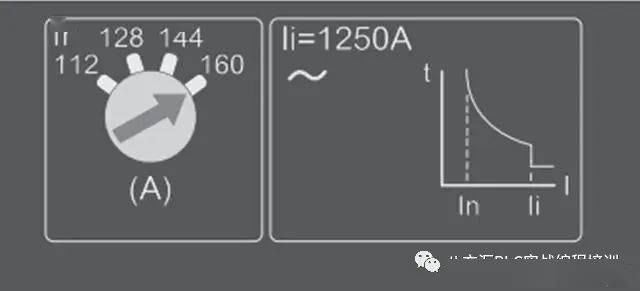

Ir: 长时间的跳闸电流

当电流达到该值时，断路器将花费相对较长的时间来跳闸，并且动作时间通常在1-200秒之间. 长延时跳闸电流通常用于电缆过载保护.

Isd: 短延时跳闸电流

电路短路时，当电流达到该值时漏电保护开关符号，断路器将在短时间内跳闸，动作时间通常在20-500ms之间.

Ii: 瞬时跳闸电流

电路短路. 当电流达到该值时，断路器将立即跳闸并断电，并且动作时间通常在50ms以下.
