关于低压配电柜GCS，GCK，MNS，GGD的使用和区别，请不要再使用！

开关柜是指按照一定的线路图由一次设备和二次设备组装而成的成套配电设备，用于控制和保护线路和设备. 开关设备的结构大致相似. 它主要分为母线室，断路器室，辅助控制室（仪表室）和馈线室. 每个房间之间通常都有钢板隔离.

首先，了解配电箱（柜）

GCK，GCS，MNS是低压抽出式开关设备； GGD，GDH，PGL是低压固定开关设备； XZW一体化配电箱； ZBW箱式变电站； XL，GXL低压配电柜，施工现场箱； JXF电控箱； PZ20，PZ30系列终端照明配电箱； PZ40，XDD（R）电表计量箱.

（1）方便进行合理的电源配置.

（2）当线路上发生故障时，有助于控制故障范围，方便快速找到故障点并及时排除.

（3）便于安排生产线进行维护，并且无需停电.

（4）放置各种保护装置（如保险丝（保险丝）以防止短路）和空气开关以防止配电柜过载是很方便的.

x

（1）配电柜主要包括: 接线端子，各种刀闸，保护设备（空气开关，保险丝等），测量设备（电压表配电箱开关模数怎么看，电流表，周期表等）和测量设备（有源，无功功率计）.

（2）低压配电柜类型很多，组件也有很大不同. 以电源柜为例，从上到下分别是: 刀开关，电流互感器，空气开关和每个分支断路器. 如果直接控制电气负载，则在分支断路器下方有接触器，热继电器和分支电流互感器. 当然，还有电流表，电压表，电压开关和指示灯.

第四，配电柜模型每一位的内容

GGD低压配电柜: G--低压配电柜； G-固定的安装和接线; D--电源柜;

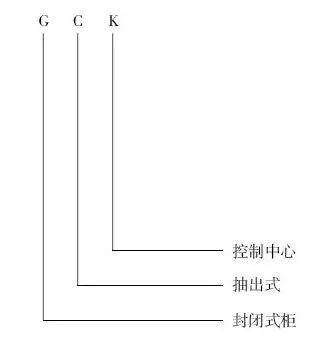

GCK低压配电柜: G--柜体结构； C--抽出型; K--控制中心；

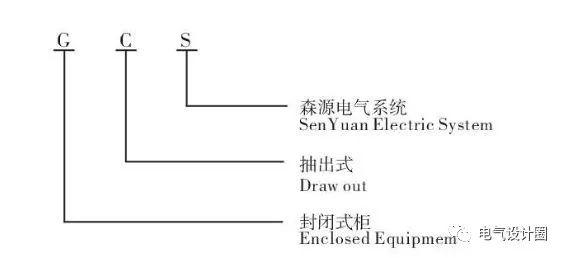

GCS低压配电柜: G--封闭式开关柜； C--抽出型; S--森源电气系统；

MNS低压配电柜: 它是根据瑞士ABB公司的技术转让制造的产品.

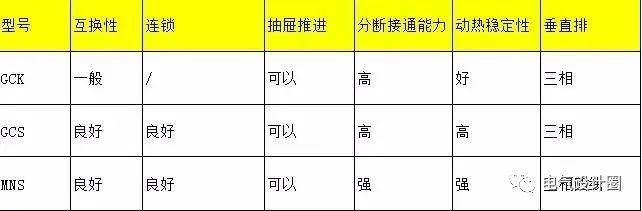

五，GGD，GCS，GCK，MNS配电柜之间的区别

GGD优于其他三个. 它是固定的，并且GCK，GCS和MNS都是抽屉式开关设备. 它们的每个插座单元都是独立的，并且每个电路都不会互相影响.

GCK是中国非常古老的橱柜类型. 当时使用的型材强度很差，操作机制也不是很灵活.

现在生产的大多数产品都吸收了GCS机柜的优势. 与GCS和MNS的明显不同之处在于，其主母线位于机柜的顶部.

GCS是由Senyuan在1990年代中期参考ABB的MNS机柜类型设计的新一代抽屉式开关设备. 主要结构类似于MNS，主母线排在后. 与MNS不同: 抽屉模块使用中国常用的20mm模块（MNS为25mm）；抽屉采用推进机构，操作更方便灵活，电气设计教学老师迪.

MNS机柜可在两侧操作. 一个机柜最多可安装36个电路（带1/4抽屉），最多可安装22个GCS. MNS机柜中使用的材料为镀铝锌，完全组装的结构，无需后处理（镀锌）.

MNS和GCS的水平母线是后部插座，通过隔板与左前抽屉单元和右前电缆插座隔室分隔开. 当安装在阻燃塑料功能板上时，它们的垂直母线更加可靠. 区别在于，GCS仅具有1/2抽屉，MNS具有1/4抽屉，MNS抽屉具有另一种互锁机制，而GCS仅具有开关本身.

GCK的不同之处在于，传统上将水平母线放置在机柜的顶部，而垂直母线没有阻燃塑料功能板. 电缆出口可以是右侧电缆室的后部出口，也可以是右侧电缆室的出口，但是抽屉推进机构与GCS和MNS不同，它相对简单.

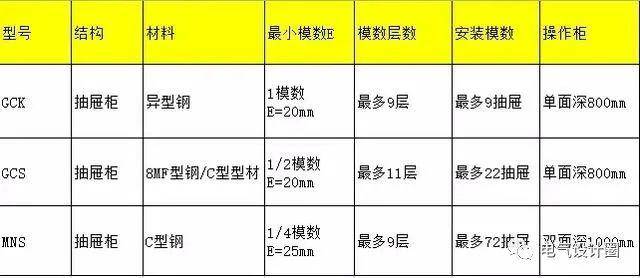

3C强制性认证测试样品柜的要求: GCK（森远）最小抽屉单元一个模块: GCS最小抽屉单元1/2模块，MNS（的ABB技术）最小抽屉单元1/4模块.

六. 配电柜详细图

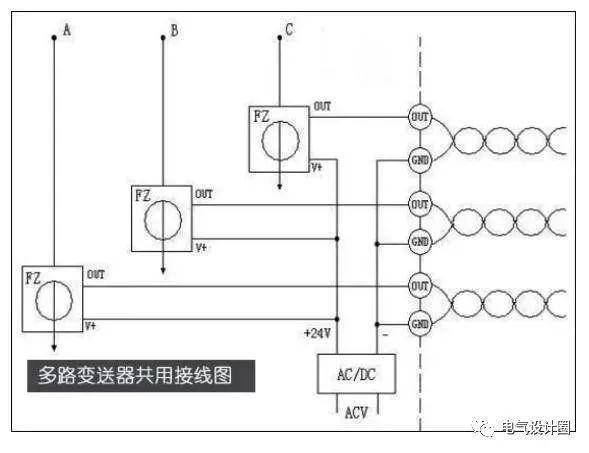

（1）有关简单的接线图，请参见下图. 这是一个简单的例子. 在国家标准图集上可以找到更多示例.

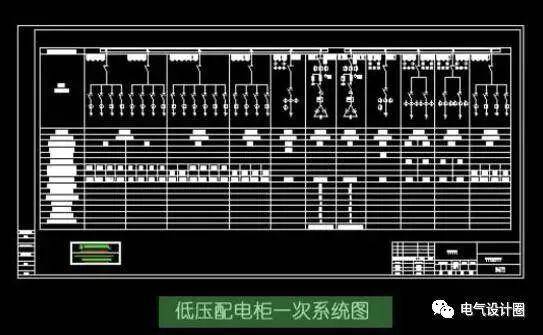

（2）配电柜的电路图分为主要原理图和辅助原理图. 主要原理图是主电路原理图，次要原理图是控制电路原理图.

通常来说，只需要建立一个传统的设计机构一次即可完成原理图. 天正电气软件附带了几个接线图模板. 设计人员只需填写空白并进行微调，非常方便.

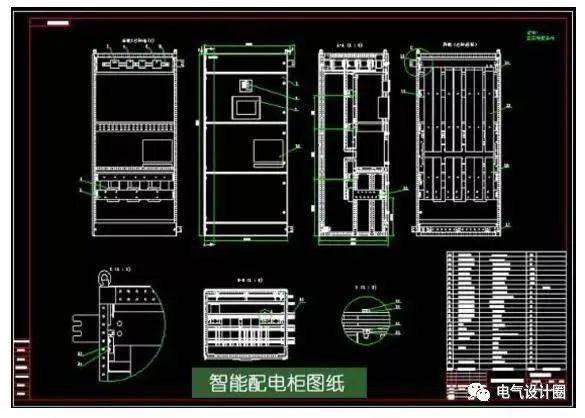

（3）下图是配电柜的，扩展图，接线图，安装接线图等. 这些布线比较麻烦，并且都是由加工厂（面板工厂）设计和处理的. 建议从ABB和Schneider等主要制造商那里选择标准产品.

七，使用GGD，GCS，GCK，MNS开关柜

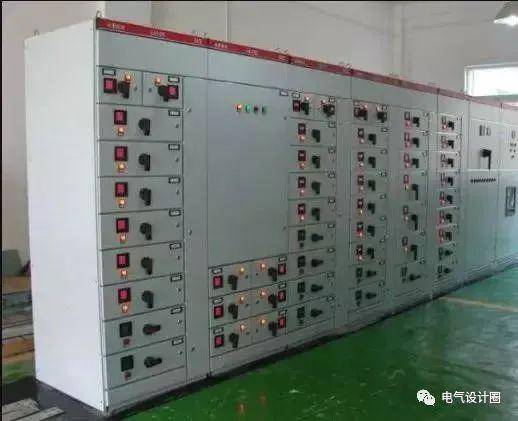

（1）固定柜子

GGD是固定柜，并且固定柜不是模块化的（模块代表了抽屉柜或固定隔板柜，这将在后面描述）. GGD交流低压开关柜机构合理，安装维护方便，防护性能好，分断能力高等优点，缺点是回路少，机组不能随意组合，占用面积大，并且无法与计算机通信.

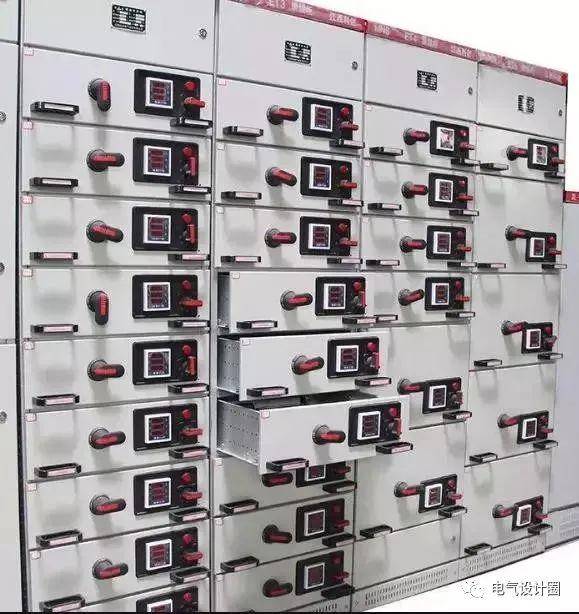

（2）抽屉柜

GCK，GCS和MNS均为抽屉柜. 对于抽屉柜，我们必须首先了解一个概念，即模量E，模量E =有两个值，一个是20mm，一个是25mm. 目前，抽屉柜体一般要加工两种型材，一种是KS型材，E = 20mm. 另一个是C型材，E = 25mm.

由于机柜高度为2200mm，所以抽屉的有效高度（即抽屉的高度）为1800mm，因此这两个轮廓的GCK可以配备9层抽屉，因为8E（E = 20） = 160、8E（E = 25）= 200小于有效高度1800.

以E = 25为例...

8E / 4 = 200/4（意味着4个抽屉，在200个高度中的宽度为150）

8E / 2 = 200/2（表示2个抽屉，在200个高度中的宽度为300）

8E =抽屉高度为200宽度为600

12E =抽屉高度为300宽度为600

16E =抽屉高度为400宽度为600

20E =抽屉高度为500宽度为600

24E =抽屉高度为600宽度为600

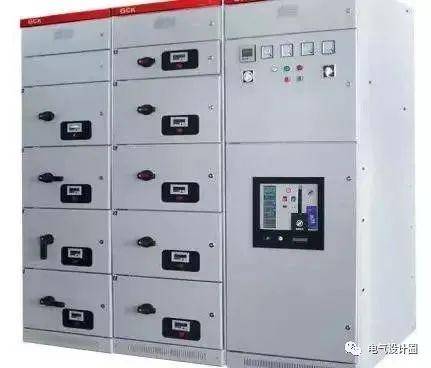

1）GCK开关柜

GCK机柜的尺寸:

宽度: 400/600/800/1000 / 1200mm

深度: 800 / 1000mm

高度: 2200 / 2300mm

但是要注意的是，当主母线额定电流为6300A时，主母线系统为双层母线系统，机柜高度为2300mm，其他机柜高度为2200mm.

当主总线的额定电流为5000A或更小时，GCK成套功能单元的有效高度可以为72E（E = 25mm），并且最大9层1单元（8E）出口电路可以安排. 当主总线的额定电流为6300A时，GCK设备的有效高度可以容纳64E的功能单元（E = 25mm），即，可以布置最大的8层1单元出口电路. 同一机柜的功能单元可以全部通过抽屉安装或固定安装，也可以混合使用. 功能单元房的最小高度模数为6E或8E.

当最小高度模数为6E时，在72E的安装高度下可以组装12个功能单元抽屉.

当最小高度模数8E时，在72E的安装高度上，可以组装9个功能单元抽屉. 抽屉单元的标准电路设计具有9个规格级别: 8E / 4、6E / 2、8E / 2、6E，8E，12E，16E，20E，24E.

固定分离单元的标准电路设计有4个规格等级: 6E，8E，16E，24E.

抽屉电路的推进机构有三种: XJG8（H1）手摇推进机构，XSL手推式推进机构和XJG8（H2）手摇电动推进机构.

2）MNS开关柜

MNS系统的框架采用C形骨架，标准模量为E = 25mm； MNS机柜的尺寸（高x宽x深）2200mmx400 / 600/800/1000 / 1200mmx600 / 800 / 1000mm抽屉组件标准规格为8E / 4，8E / 2，4E，6E，8E，12E，16E配电箱开关模数怎么看，20E ，24E.

注意: 四个8E / 4或两个8E / 2模块可以水平安装在600宽的设备机柜中，模块高度为8E（200mm）. 但是，4E，6E，8E，12E，16E，20E和24E单个模块需要600mm宽的设备腔，并且模块的高度是模块规格要求的尺寸.

3）GCS开关柜

GCS的框架是从KS型材组装而成的，E = 20mm；

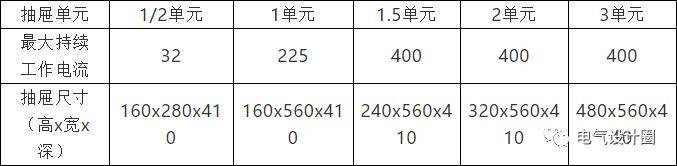

GCS机柜尺寸（高度x宽度x深度）2200mmx400 / 600/800/1000 / 1200mmx / 800 / 1000mm抽屉单元高度模块为160mm，分为1/2单元，1单元，1.5单元，2单元，三个五个尺寸系列的单位.

实际上，无论使用哪种机柜，传统设计都被认为是美观且易于安装的. 无法完全插入机柜. 为低压开关柜选择固定分区的插入式开关柜时，可以大致参考以下内容:

断路器: 对于1000A及以上的开关，应使用框架式空气断路器，对于800A及以下的应用，应使用塑壳断路器.

低压输出开关柜: 低压配电柜的高度一般为2.2米，断路器的有效高度为1.8米. 不同容量的断路器的高度如下:

①250A以下的塑壳断路器: 200mm，占据了抽屉空间8E；

②400A，630A塑壳断路器: 400mm，占16E，这是两个抽屉的空间；

③800A塑壳断路器: 600mm，占地24E，是三个抽屉的空间；

④低压开关柜塑壳断路器的安装数量（参考）:

⑤对于800A塑壳断路器，一个机柜可以安装三个；

⑥对于400A和630A塑壳断路器，可以在1个机柜中安装4个；

⑦对于250A及以下的塑壳断路器，可以在1个机柜中安装9个.
