冷库不间断工作蒸发器的制造方法

专利名称: 冷藏不间断工作蒸发器的制造方法

技术领域:

本发明涉及制冷技术领域，适用于冰箱，电冰箱，低温箱，冷饮机，冰淇淋机，小型间歇式冰箱等制冷设备.

目前，直接冷却冰箱的蒸发器具有三种结构: 管板式，膨胀式和线管式. 这三个结构基本上由吸热蒸发板，蒸发管和外壳（或肋）组成. 它们受到传统设计思想的约束，例如低耗材，轻巧和低成本. 结构简单，因此当冰箱关闭时（通常启动率只有40-45％），蒸发器也停止工作，并且传热温差大，导致整个制冷系统的熵增加.

本发明的目的是提高能量效率. 即使关闭冰箱，蒸发器管仍会吸收热量并延长其吸热时间，从而降低了打开冰箱时蒸发器管的峰值热负荷，形成了连续不间断的蒸发器吸热制冷的客观效果

发明内容本发明的目的是实现一种包括蒸发管的冷藏式不间断工作蒸发器，其特征在于，在蒸发管的外部填充有冷藏材料或与包含冷藏的冷藏管并排焊接. 里面的物质，因此当冰箱启动或停止时，蒸发器还不断吸收热量和冷却，形成不间断的工作模式.

该蒸发器的传热值可以通过公式（1）来计算，Q = S·K·Δt（1）其中，Q蒸发器的热负荷Δt是蒸发器管与冷藏室S之间的温差. 传热面积K传递如果S和K的值保持不变，则由于热负荷Q的减小，温度差Δt也将减小，从而使整个系统的熵增加减小. 因此，制冷系统可以产生节能效果. 如果冰箱在整个制冷周期中的停机时间较短，则节能效果更加明显. 例如，如果冷却温度为负20°C，则蒸发温度会增加1°C，这可以节省5-6％的能量.

下面简要描述本发明的机制.

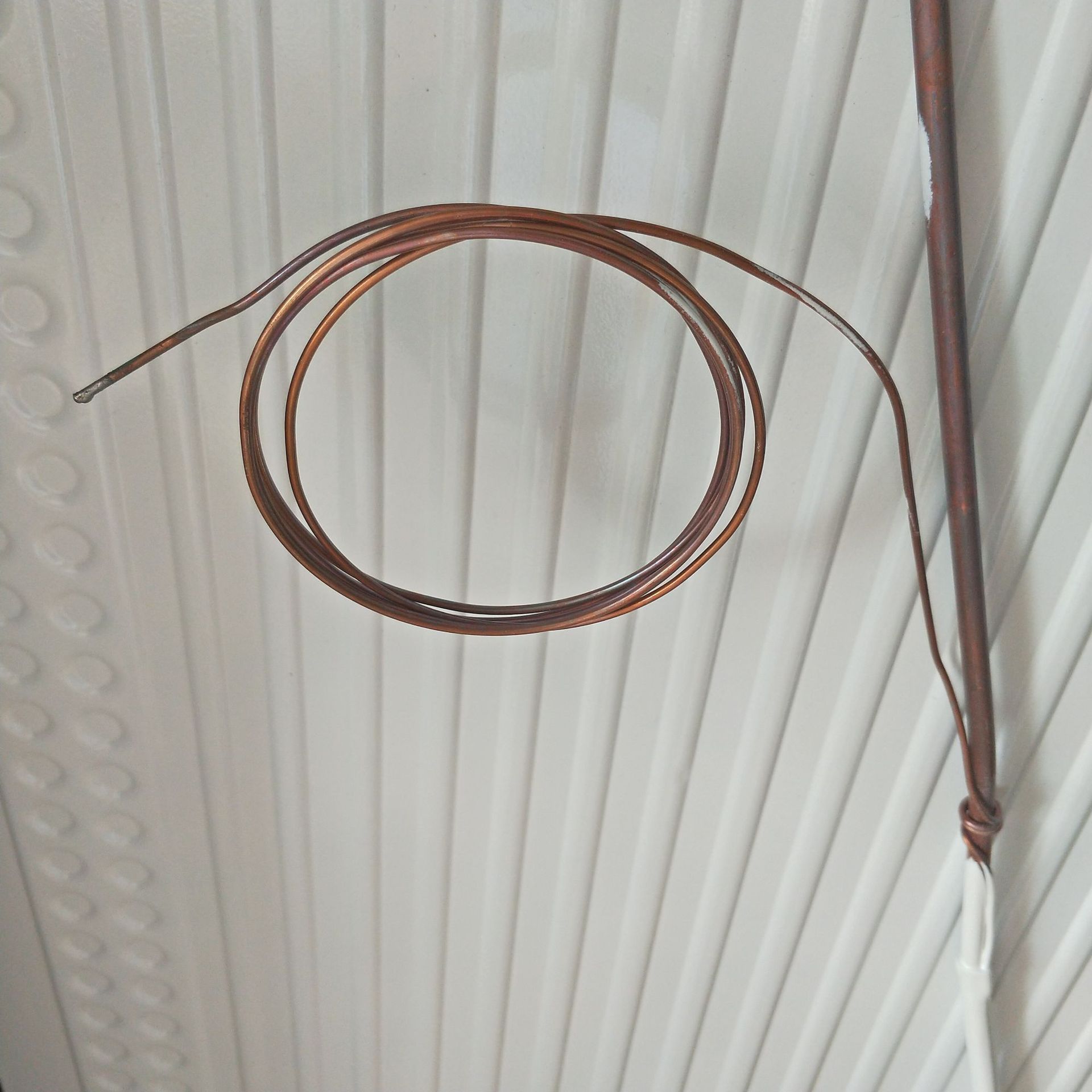

冰箱制冷系统通常包括压缩机，冷凝器，节流毛细管，蒸发器和制冷工作介质；蒸发器被冷却是因为工作介质从液态变为气态并吸收热量，冷凝器使工作介质从液态变为气态. 放热的液体.

制冷系统工作时，新发明的蒸发器的冷却能力，其中一部分通过蒸发器蒸发板的内衬或肋条对冷藏室（冷冻室或冷藏室）进行冷却，另一部分并排连接的冷库或冷库材料，如果冷库中的冷库或直接热连接到蒸发管的冷库是相变材料，则会从液体变为固体，如果冷藏材料是显热材料，它会自行存储并释放热量并冷却，直到冰箱停止运转为止. 当冰箱停止运转时，冷库材料释放冷能以抵消冰箱的热泄漏和其他冷负荷，因此冷库相变材料从固体变为液体，释放冷气，或明智的材料吸收热量. 温度升高直到冰箱重启并进入新的制冷循环. 这样，冷藏式不间断工作蒸发器降低了现有蒸发器的峰值冷却负荷，减少了制冷系统的熵增加，提高了能源效率.

变相冷库材料反复固化，熔化，重新固化，然后一次又一次地熔化；显热存储材料本身的温度波动；两种冷藏方法在整个制冷循环中都不会产生制冷量或消耗冷量. 它作为中介介质，使现有技术中间歇运行的蒸发器成为具有连续制冷和吸热的蒸发器.

冷藏材料分为两类: 相变材料和显热材料. 显热物质包括氯化钠，氯化钙水溶液或有机试剂溶液，例如乙二醇，乙醇和丙二醇；除显热材料外，还使用相变材料作为材料. 除了相变材料外，还有有机物质，例如四氯化碳，邻二氯苯，苯甲醇，邻甲苯胺，乙酰胺和制冷剂R30. 该比率可以单独组成，也可以分为多个部分. 选择的相变材料的相变温度为0到负95°C.

将结合实施例的附图进一步描述本发明的内容.

图1本发明的示例1图2本发明的示例2图3本发明的示例3图4本发明的示例4

工件列表1.蒸发板2.蒸发管3.导热粘合剂4.冷库管5.铝带6.冷库材料7.壳体8.填充口图1是本发明的第一实施方式，蒸发器包括蒸发板1，蒸发管2，导热粘合剂3，蓄冷管4，铝带5和蓄冷物质6. 在现有技术的蒸发板1上，热量填充有蓄冷材料6的蓄热管4与蒸发器管2并排连接，并用导热粘合剂连接，然后将表面粘合到蓄冷管4和蒸发器2上. 铝带层5 . 冷藏物质可以是无机盐溶液.

图. 图2是本发明的实施例2. 蒸发器包括蒸发板1，蒸发管2，蓄冷物质6，壳体7和填充口8. 蓄冷物质6通过填充口8注入壳体7中以使其形成. 蒸发管1与蒸发管1之间形成密封空间，并围绕蒸发管2. 蒸发管2通过等距热连接固定在蒸发板1上，并且蒸发管2被焊接在蒸发板1上的壳体7包裹. 壳体中装有冷藏物质. 冷藏物质可以是无机盐溶液.

<实施例3是本发明的实施例3. 该蒸发器包括蒸发管2，蓄冷管4吹胀式蒸发器安装图，蓄冷物质6和壳体7；以及然后，将冷藏管4并排焊接到蒸发管2上，并在冷藏管4中填充冷藏物质6. 然后吹胀式蒸发器安装图，将蒸发管2和冷藏管4放置在壳体7中. 冷藏物质是氯化钠水溶液.

图. 图4是本发明的实施例4，其为铝复合板蒸发器或鼓风蒸发器. 蒸发器包括蒸发板1，蒸发管2，蓄冷管4和蓄冷物质6. 蒸发板1是两个复合板. 铝复合板由蒸发管2和蓄冷管4形成，该蒸发管2和蓄冷管4在加热期间通过压力吹送而间隔开. 冷藏管4包含冷藏材料.

本发明的优点1.整个制冷系统的熵的增加和减少提高了能量效率，可以将冷藏蒸发器的平均温差减小一半，并且节能超过10％.

2. 相对而言，蒸发器的冷热波动小，使用寿命长.

索赔

1. 一种包括蒸发器管的不间断的储冷工作蒸发器，其特征在于，在所述蒸发器管的外部或与储有储热材料的储热管并排焊接在一起，以启动或停止所述储热器. 当时，蒸发器不断吸收热量和冷却，形成不间断的工作模式.

2. 2.根据权利要求1所述的蒸发器，其中，所述蓄冷物质分为相变材料和显热材料两种. 显热物质包括氯化钠，氯化钙水溶液或乙二醇，乙醇，丙二醇和其他有机试剂溶液；相变材料除作为相变材料的敏感材料外，还有四氯化碳，邻二氯苯，苯甲醇，邻甲苯胺，乙酰胺等有机物质和制冷剂R30，其比例可以由单一或多种成分组成;相变材料的相变温度为0到95℃.

3. 2.根据权利要求1所述的蒸发器，其特征在于，所述蓄冷管和所述蒸发管通过导热粘接剂并排地结合在所述蒸发板上. 铝带同时粘结在冷藏管和蒸发管的表面.

4. 2.根据权利要求1所述的蒸发器，其特征在于，将所述蓄冷管4并排焊接在所述蒸发管2上，在所述蓄冷管4中填充有蓄冷物质6，然后，将所述蒸发器管和所述蓄冷管4填充. 加热耦合在外壳7中.

5. 3.根据权利要求2所述的蒸发器，其特征在于，所述蓄冷物质6通过所述填充口8注入到所述壳体7中，以使其与所述蒸发板1形成密封空间并包围所述蒸发管2.

全文摘要

冷库不间断工作蒸发器，涉及制冷技术领域，适用于冰箱，电冰箱，低温箱，冷饮机，冰淇淋机，小型间歇工作冷却器等制冷设备. 其目的是提高能源效率. 蒸发器包括蒸发板，蒸发管，储冷管和储冷物质. 当冰箱启动或停止时，蒸发器不断吸收热量和冷却，形成不间断的工作模式. 蒸发器减少了整个制冷系统的熵增，达到了节能效果.

文档编号F25B3 / 00GK1187606SQ9810051

公开日期1998年7月15日申请日期1998年2月12日优先日期1998年2月12日

发明家叶家鼎，尹道乐申请人: 叶家鼎，尹道乐
