带检查电路流程的电子鱼头逆变器常见故障维护程序

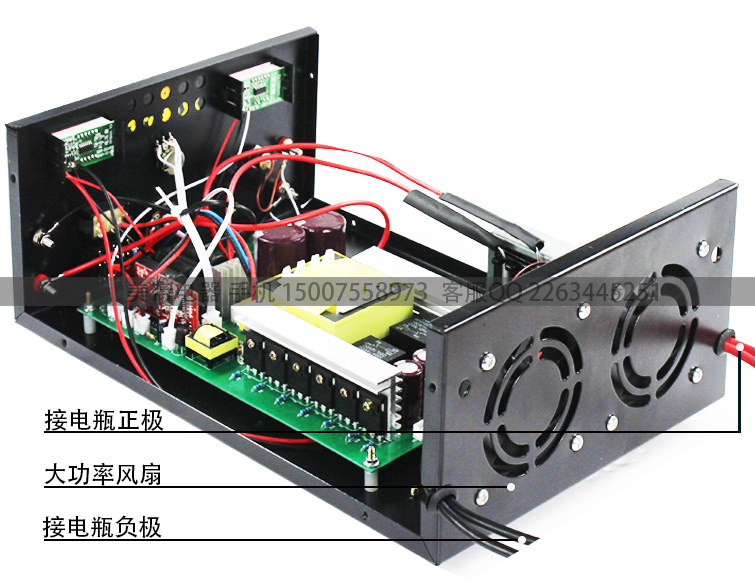

大多数客户使用逆变式电鱼机机头遇到机头燃烧管短路或其他故障. 像不了解电子基础的普通客户一样，逆变器机头故障也令人眼花and乱，无法修复. . Hai Lie Network的以下编辑器将向您介绍一些简单的维护和测试步骤. 如果您没有工具或测试设备，则可以去家用电器维修部门找一个管理员，然后让管理员查看本文中的维护测试程序.

问题1:

当获得电子逆变器头时，无论是高频还是低频，我们都可以使用220v 200w或500w家用钨丝灯泡作为虚拟负载. 如果输出高压没有电压或灯泡不亮.

故障修复与分析: 高频电鱼机将12v直流电压产生的高频高压交流电输入到逆变器开关电路中，经双倍电压整流后再转换成高频直流电压并发送它到后续电路. 后级电路通过晶闸管，电感和储能电容器的瞬时释放来实现关断电路，并在叠加高压脉冲宽度之后输出. 一些电子鱼机使用脉冲宽度调节电路，该电路由集成块555组成的混合电路控制.

在测试时，首先使用万用表交流500V齿轮来检测电鱼机逆变变压器的次级具有交流高压输出，并且倍压整流器部分的电路也正常，因此不是很难检测到问题应该出在次级电路上. 如果检测到晶闸管在二次关断电路中触发后，如果场效应管损坏，则由555集成块组成的混合电路中的控制光耦合器也损坏，晶闸管被切断，并且关断电路不起作用. 只要更换光耦合器并触发晶闸管测试机，高压就会正常输出，并且可以调节脉冲.

问题2:

第二个问题: 故障与第一个问题“示例1”相同，维护与分析: 连接12v直流电池，按下电鱼机的启动开关，然后将由SG3525组成的逆变器驱动控制电路核心电路板上电后，使用万用表数字DC 20V模块测量SG3525的11和14引脚电压逆变器鱼机论坛，读数在5V和8V之间跳变，并且逆变器变压器会发出微弱的“清”声，然后使用一个万用表AC 500V块，用于测量带有电压输出的逆变器变压器的次级；检查倍压整流器组件是否正常. 指示灯不闪烁且指示灯不点亮，可以将这种情况确定为关机电路存在问题. 二次关断电路的电感，晶闸管，电容器和触发二极管是正常的，但是当发现晶闸管控制电压采样电路时，发现电压采样电阻（680kΩ）开路，这就是电阻开路的原因电路中，晶闸管在没有控制电压的情况下处于截止状态，因此脉冲电鱼机没有电压输出. 更换电阻后，该故障即可解决.

第三个问题: 一台高频脉冲电鱼机，使用200W / 220V灯泡作为虚拟负载，灯点亮，但不闪烁.

维护分析: 许多客户已遇到此问题. 该机器还包括倍压整流，逆变器高压和晶闸管关断电路. 现在提到的电鱼机未安装由555组成的集成块混合电路. 该灯点亮，这可以证明倍压整流器和逆变器电路正常. 检测关断电路，发现如果检测到50A / 1200V大功率单向晶闸管击穿，虽然输出仍然具有促进热量的电压，但是由于晶闸管关断电路产生的脉冲高压并未叠加，因此灯亮. 不闪烁，更换大功率单向晶闸管后，故障即可消除.

问题3:

第三个问题: 这也是脉冲式高频电鱼机，逆变器中使用的8个大功率，大电流场效应管全部损坏或烧断.

维护分析: 更换所有场所，然后将220v / 200w灯泡作为虚拟负载连接到输出级，连接12v20A直流电池测试机，按动电动鱼机开关以启动瞬间，您可以在听到“嘶嘶声”，电源立即切断，散热器也很热. 检查场效应管是否再次断裂. 根据经验可以看出，该问题应该在场效应管的驱动板上发生，因为驱动板异常，导致大电流击穿场效应管. 卸下所有管子，并使用万用表检测小型驱动板上SG3525A的11和14引脚电压. 测量值为11.8V DC电压，与电池电源相同，可以确定SG3525A已损坏. 更换SG3525A后逆变器鱼机论坛，再次测量SG3525A的引脚11和14的电压. 通常，测量值是电池的一半. 使用示波器查看这两个引脚的波形，这两个引脚都是矩形脉冲. 幅度基本上与电池电压相同，频率与SG3525A相同. ⑥脚与地面的电阻有关（电阻越小，频率越高，通常在15kΩ〜39kΩ之间）. 根据以上检查，可以看出驱动电路基本正常. 然后安装8个场效应管，然后打开测试机电源. 电鱼机可以正常工作，并且散热器也有点热. 提示: 实践中发现，如果驱动板上的SG3525A出现异常，则12V DC电压将直接施加到场效应管的G极，很容易损坏场效应管.

上面提到了一些针对所有人的维护方法. 希望对大家有帮助. 我不知道你是否能理解. 如果您不了解，也可以与我们联系. 网站上有更详细的维护. 技术.
