通用继电器和工作原理

继电器是一种电气设备，可根据物理量（例如电压，电流，温度，速度或时间）的变化来打开或关闭电路. 继电器的主要功能是保护和控制，因此，尽管继电器的类型很多，但通常可以分为两类: 保护继电器和控制继电器. 常见的继电器包括热继电器，电磁继电器，时间继电器，温度继电器和速度继电器.

一个，热继电器

上一篇文章有​​详细的介绍，因此在此不再赘述. 有兴趣的朋友可以点击查看

德教授: 复杂的热继电器的结构和工作原理，因此您可以轻松了解zhuanlan.zhihu.com

第二电磁继电器

电磁继电器使用线圈（绕组电阻）通过电流产生磁场，以吸引电枢以使触点断开或闭合.

电磁继电器的结构和工作原理

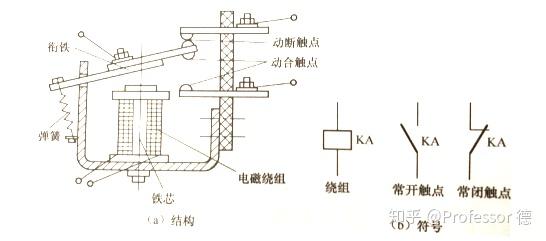

电磁继电器的结构和符号

电磁继电器主要由绕组，铁芯，电枢，弹簧，动态分断触点，动态闭合触点和一些端子组成. 当绕组不通电时，动触头和断开触头接通，动触头和闭合触头通过弹簧的拉力断开. 如果给电磁线圈通电，则当电流达到一定值时，线圈会产生磁场并克服弹簧的拉力吸引电枢，从而使动触头和分断触头断开，而动触头和闭合触头断开已打开.

电子子继电器，电流继电器和中间继电器都是电磁继电器.

电磁继电器的通用符号

通用电磁继电器

近年来，开发了新型的电磁保持继电器. 像其他电磁继电器一样，它会自动打开和关闭电路. 不同之处在于，磁性保持继电器的常闭或常开状态完全取决于永磁钢的作用，并且开关状态的切换通过一定宽度的脉冲电信号完成. 磁保持继电器可以依靠其永久磁力来保持打开或闭合触点的双稳态.

永久磁力: 电枢组件中的磁铁产生的力. 所有磁性保持继电器都具有永磁体温度继电器工作原理，而普通的电磁继电器则没有.

双稳态: 这里的双稳态是指触点的状态，即断开状态和闭合状态不需要外部因素来保持稳定状态. 电磁保持继电器是双稳态继电器，电磁继电器是单稳态继电器.

德力西电气DZ47sGQF自恢复过压和欠压保护器的核心组件是磁性保持继电器. 正常操作取决于磁场引入和无功耗. 比使用普通继电器的产品更环保.

单个产品每月可节省1.44度电，每年可节省17.28度. 根据市场总需求，可以为整个社会节省多达2600万！

Delixi Electric始终保持您的用电安全

三，时间继电器

时间继电器是一个延迟控制继电器. 它不允许触点在接收到动作信号后立即动作，而是将触点延迟一段时间. 时间继电器主要用于各种自动控制系统和电动机启动控制电路中.

由于时间继电器主要由绕组和触点的两部分组成，因此时间继电器的符号也应包含绕组和触点. 不同类型的绕组和触点组合可以在不同的工作模式下形成时间继电器.

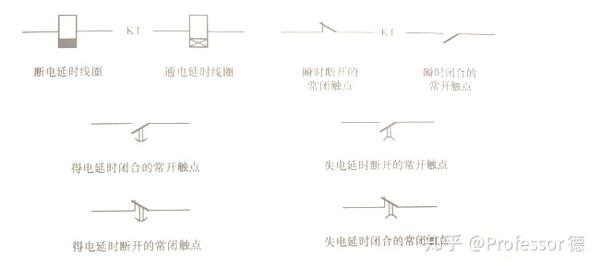

时间继电器的通用符号

时间继电器类型很多，主要是阻尼型（气囊型时间继电器），电磁型，电气型和晶体管型（电子型时间继电器）.

通用时间继电器

时间继电器的类型很多. 这里以空气阻尼时间继电器为例，说明时间继电器的工作原理.

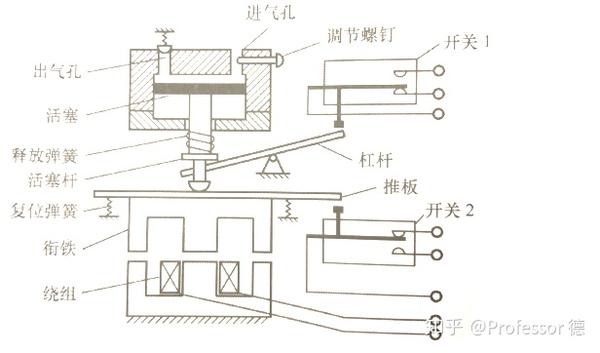

空气阻尼时间继电器的结构

当绕组通电时，绕组会产生磁场以吸引电枢，电枢和推板向下移动，并且活塞被活塞杆向下驱动（释放弹簧的拉伸张力也会导致活塞向下移动，活塞上方的空间中的空气稀薄，下方的空气压缩. 该空气使活塞受到向上的力. 该力与电枢的拉力方向相反，因此活塞，活塞杆和推板缓慢向下移动. 速度与进气孔的大小有关. 进气孔越大，活塞向下运动的速度越快，进气孔的大小可以通过调节螺钉来改变. 一段时间后，当活塞移动到某个位置时，与其相连的活塞杆带动杠杆移动，从而使开关1的运动触点向上移动，与下部触点断开，并与开关1连接. 高层接触;同时，推板向下移动，从而使开关2的活动触点与上触点断开并连接到下触点.

如果切断绕组的电源，则衔铁不会被吸引，并且推板会在复位弹簧的弹力作用下移动. 同时，活塞杆向上移动，推板移动. 开关2的活动触点与下面的触点断开. 并与上触点接触. 推板移动以使活塞杆和活塞向上移动. 活塞向上移动以打开出气阀，并排出上部空间中的空气. 活塞杆向上移动温度继电器工作原理，以通过杠杆将开关1的活动触点与上触点断开. 下触点关闭.

从以上分析可以看出，在给绕组通电之后，空气阻尼时间继电器的触点不是立即起作用，而是仅在一段时间后才起作用. 关闭电源后，活塞不会因为快速排气而受到阻力. 线圈断电后立即立即切换触点. 因此，这种时间继电器通常称为通电延迟继电器. 另外，还有一个继电器，它在电源打开时立即起作用，并在电源关闭后延迟，这称为电源关闭延迟型时间继电器.

四速继电器

速度继电器是在速度达到指定值时产生动作的继电器. 速度继电器通常在使用时与电动机的旋转轴连接.

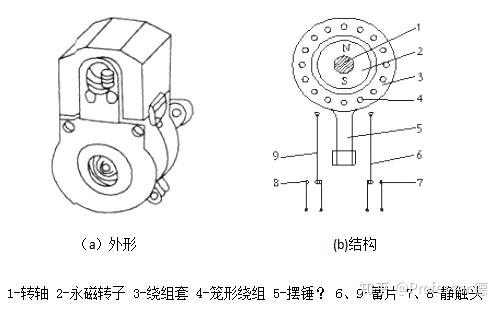

速度继电器的转子2由永磁材料制成，并与电动机同轴连接. 当电动机旋转时，永磁转子跟随电动机. 笼式绕组4切断转子磁场，以在环中产生感应电动势和电流. 由转子磁铁产生的电磁转矩使笼形绕组套筒3沿转子的旋转方向偏转，即，当转子顺时针旋转时，笼形绕组套筒沿顺时针方向偏转，并且当转子逆时针旋转时，保持架的缠绕套筒然后逆时针偏转.

保持架绕组偏斜时，它将驱动下方的摆锤振荡，并使相应的簧片6或9摆动，从而改变左顺时针转向触点或右逆时针转向触点的通断状态.

指示符号

通用速度继电器

提示s: 中继检测

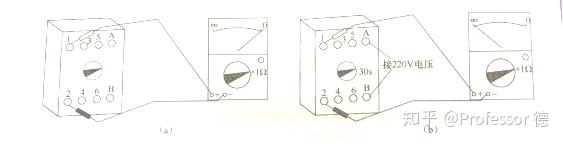

继电器的检测通常使用万用表的x1Ω模块或x10Ω模块. 检测过程如下图所示:

1）检查每种触点类型并找到线圈. 如（a）所示，使用万用表测量继电器的每对触点端子之间的电阻. 如果电阻值为0，则表示被测是常闭触点；如果电阻值无穷大，则为常数. 如果一对端子之间的测量电阻大于0（至少几欧姆），则表明该端子是线圈.

②检查继电器的性能. 根据继电器的类型，将控制信号添加到继电器的绕组端子，并检查其触点是否会切换以判断继电器的性能. 以上电延时继电器的检测为例，如（b）所示，将延时继电器的延时时间调整为30s，然后将控制电压施加到继电器的绕组上，等待约30s，然后测量每对触点如果继电器正常，则这次测量的每个触点的电阻值应与未在绕组上施加控制电压时的测量值相反. 如果未施加电压，则端​​子1和2的电阻值为0，然后加上电压. 等待30秒后，端子1和2的电阻应无限大. 在测量过程中，如果两次测量某个触点的电阻值，则意味着端子的内部触点状态无法切换. 此时，可以卸下继电器进行维护.

继电器检测
