固态继电器的连接方法_固态继电器的接线方法_固态继电器的接线图

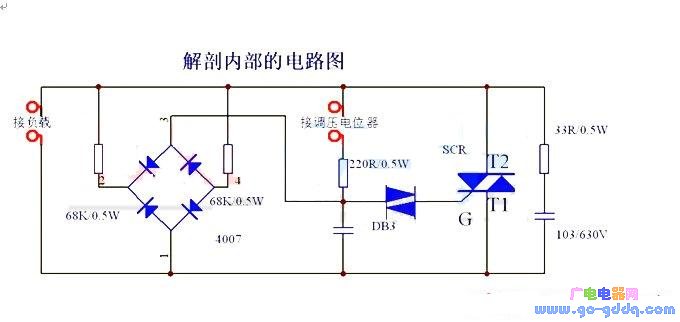

固态继电器接线图: 交流固态继电器SSR（固态releys）是一种非接触式开关电子开关，是一种四端子有源装置. 端子中的两个是输入控制端子，另外两个是输出控制端子. 中间使用光电隔离，以在输入和输出之间提供电隔离（浮动）. 在输入端子上加上直流或脉冲信号后，输出端子可以从截止状态变为导通状态（无信号时为阻断状态）直流固态继电器电路，从而可以控制较大的负载. 整个装置没有活动部件和触点直流固态继电器电路，可以实现与常用机械电磁继电器相同的功能.

由于固态继电器是由固态元件组成的非接触式开关元件，因此具有运行可靠，寿命长，对，有逐渐取代传统电磁继电器的趋势，并可以进一步扩展到计算机等传统电磁继电器领域. 不适用. 目前，已有北京先锋电子厂，上海超程电子技术研究所，上海中湖电子仪器厂，无锡康宇电子元件厂，无锡天豪电子仪器设备厂，苏州第一元件厂等国内单位. 产品.

SSR固态继电器可以按触发形式分为零电压型（Z）和相位调制型（P）两种. 当适当的控制信号VIN施加到输入时，P型SSR立即打开. 当取消VIN且负载电流低于三端双向可控硅开关的维持电流（交流换向）时，SSR关闭.

Z型SSR包括一个过零检测电路. 当施加输入信号VIN时，仅当负载电源电压达到过零区域时，SSR才能打开，并且可能导致电源半个周期的最大延迟. Z型SSR的关断条件与P型相同，但由于负载工作电流类似于正弦波，并且高次谐波干扰较小，因此被广泛使用.
