案例审查-维护中经常说的“常见问题”（三星s8无显示器维护）

关注Ao Technology并审查经典案例. 在本期中，我们将审查下一个三星维修案例. 这是s8，故障与先前的XR相似-跌落后无法显示，但可以拨打电话. 经常观看我们视频的小美女知道，遇到此类问题时首先要考虑的是屏幕.

找到一个好的主板并首先测试屏幕. 如果屏幕破裂，则不建议客户继续维修-知道三星旗舰机型最有价值的部分不是主板，而是屏幕（即使是两，三年前的机型）. 但幸运的是，屏幕显示正常（并间接为客户节省了钱）.

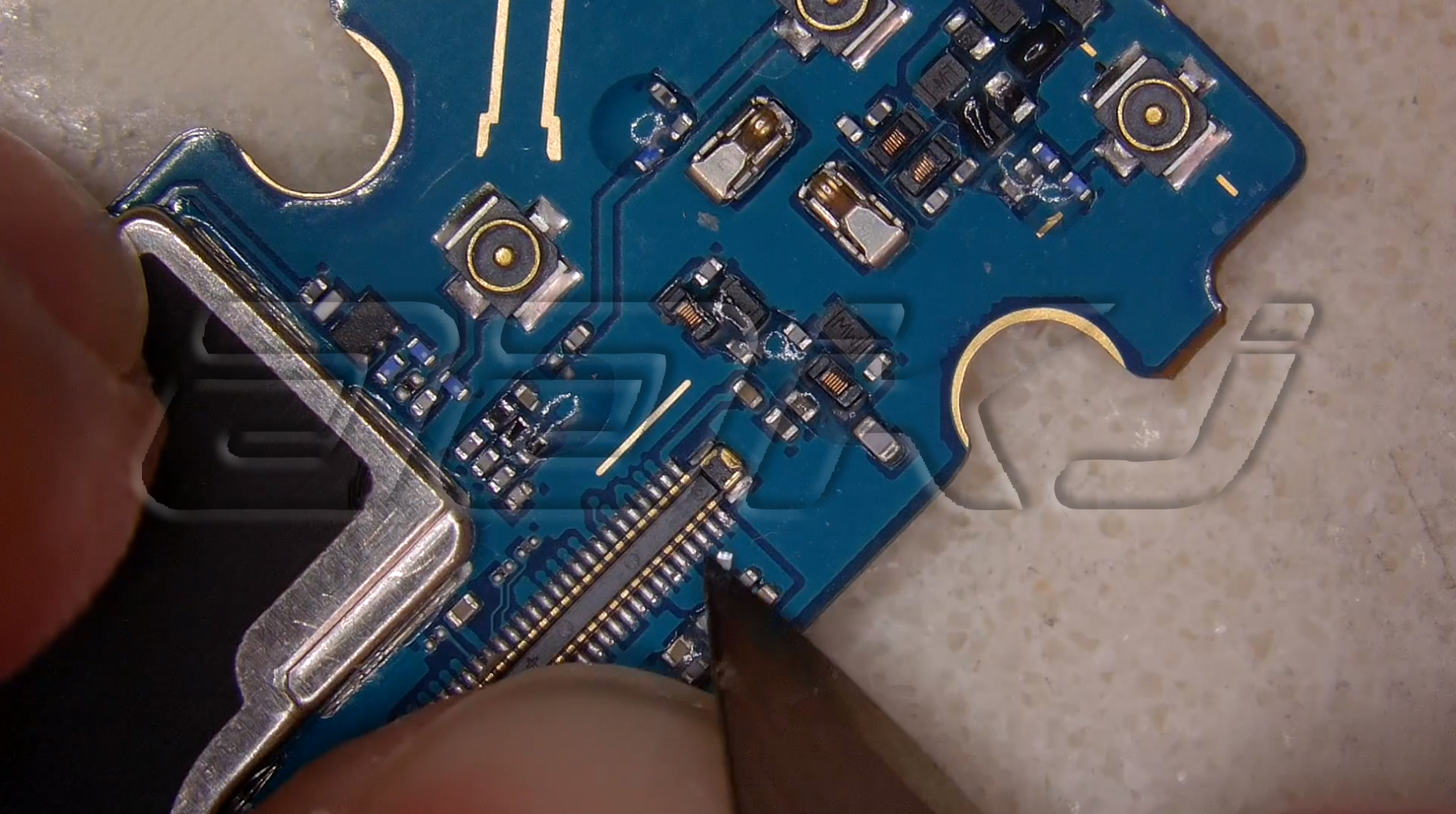

屏幕很好

这时我们必须考虑主板的问题. 在维修之前，让我们带大家分析一下电路（开始进行硬核解释）.

目前，许多Android型号的位图上都没有位数，它需要与原理图一起使用. 显示基座HDC9002在引脚2、4和6上输出4.4V负电压；屏幕上的引脚10、12和14的正输出4.6V. 下一行是对CPU的行检测，它负责时钟和数据，每两个接地的引脚之间将有一个引脚.

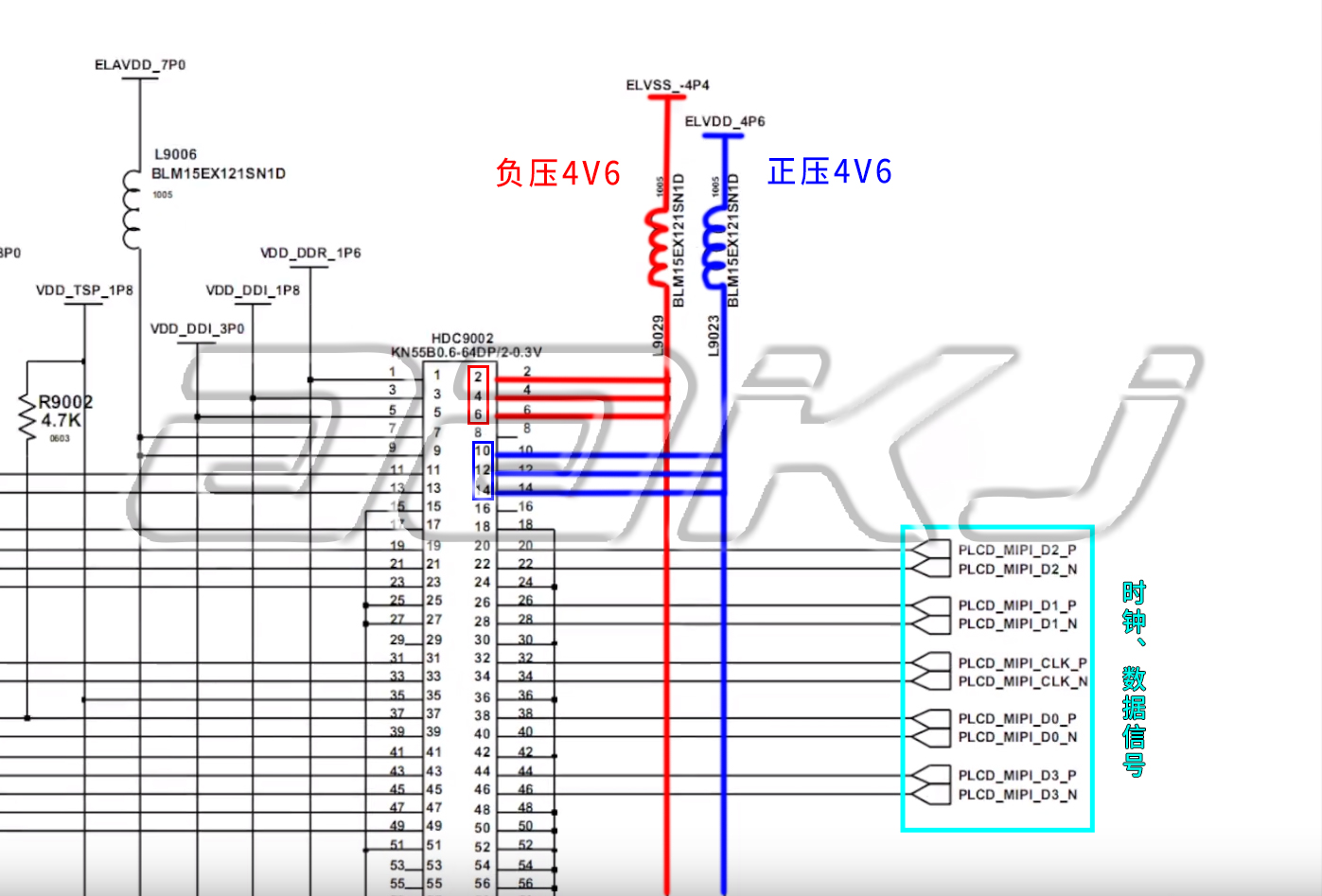

三星s8显示电路原理图（部分）

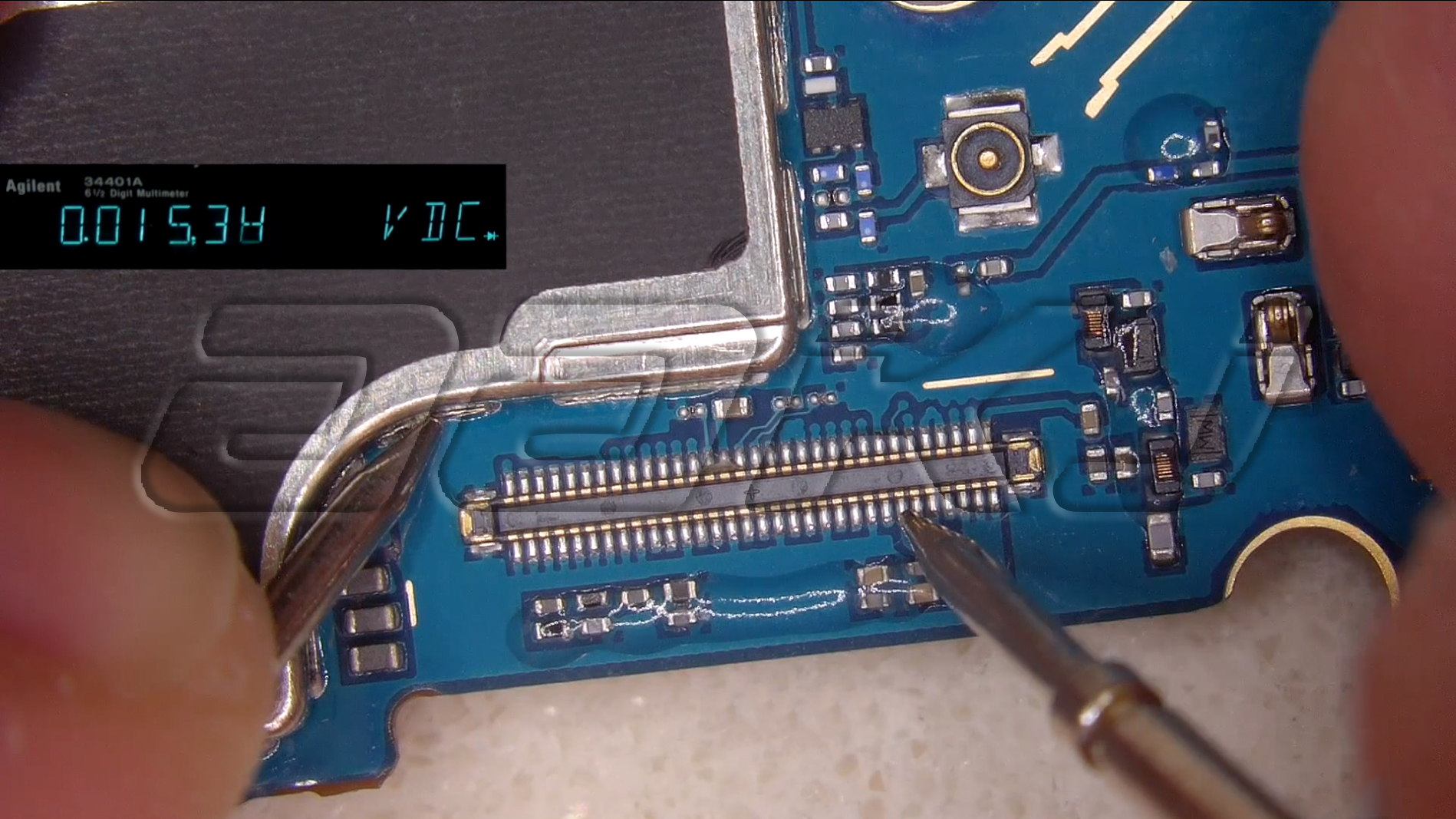

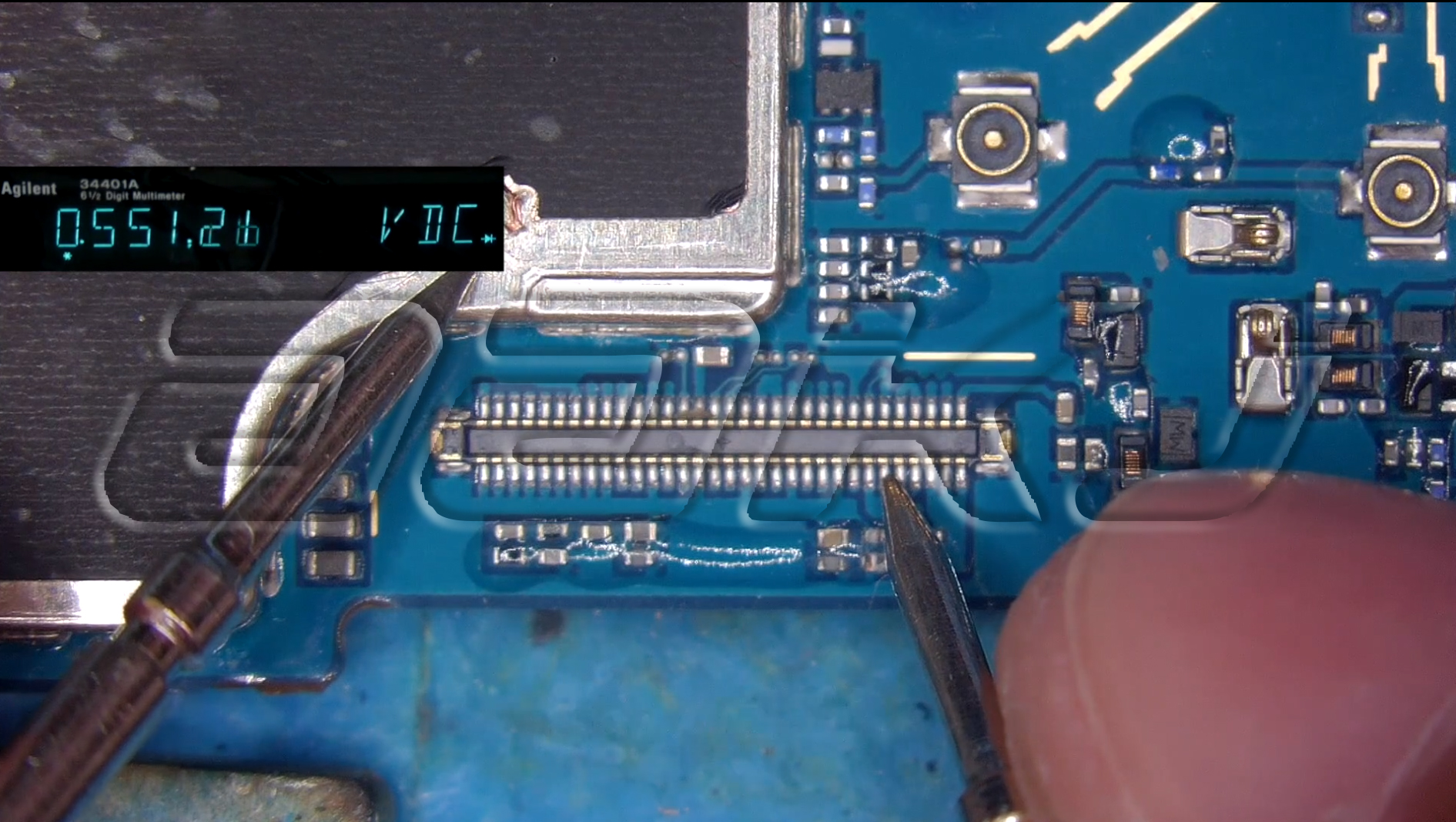

测量显示屏支架的接地电阻. 测量后，发现时钟，数据和负压的电阻值（需要通过反向测试导线测量）是正常的，但是负责输出4.6V正电压的三个引脚的电阻为只有15个即将接地. 正如我们在上一期杂志中所述，输出电压的电阻不能如此之低，因此让我们回到位图并再次查看它.

这里的阻力一定是异常的

显示架的10、12和14引脚与电容器串联并联，并且电感器的另一端将与显示控制芯片U9002和升压电容器并联. 并联电容器接地通常会导致电阻值降低，但是我们已经修复了更多此类故障，因此我们认为芯片更容易损坏.

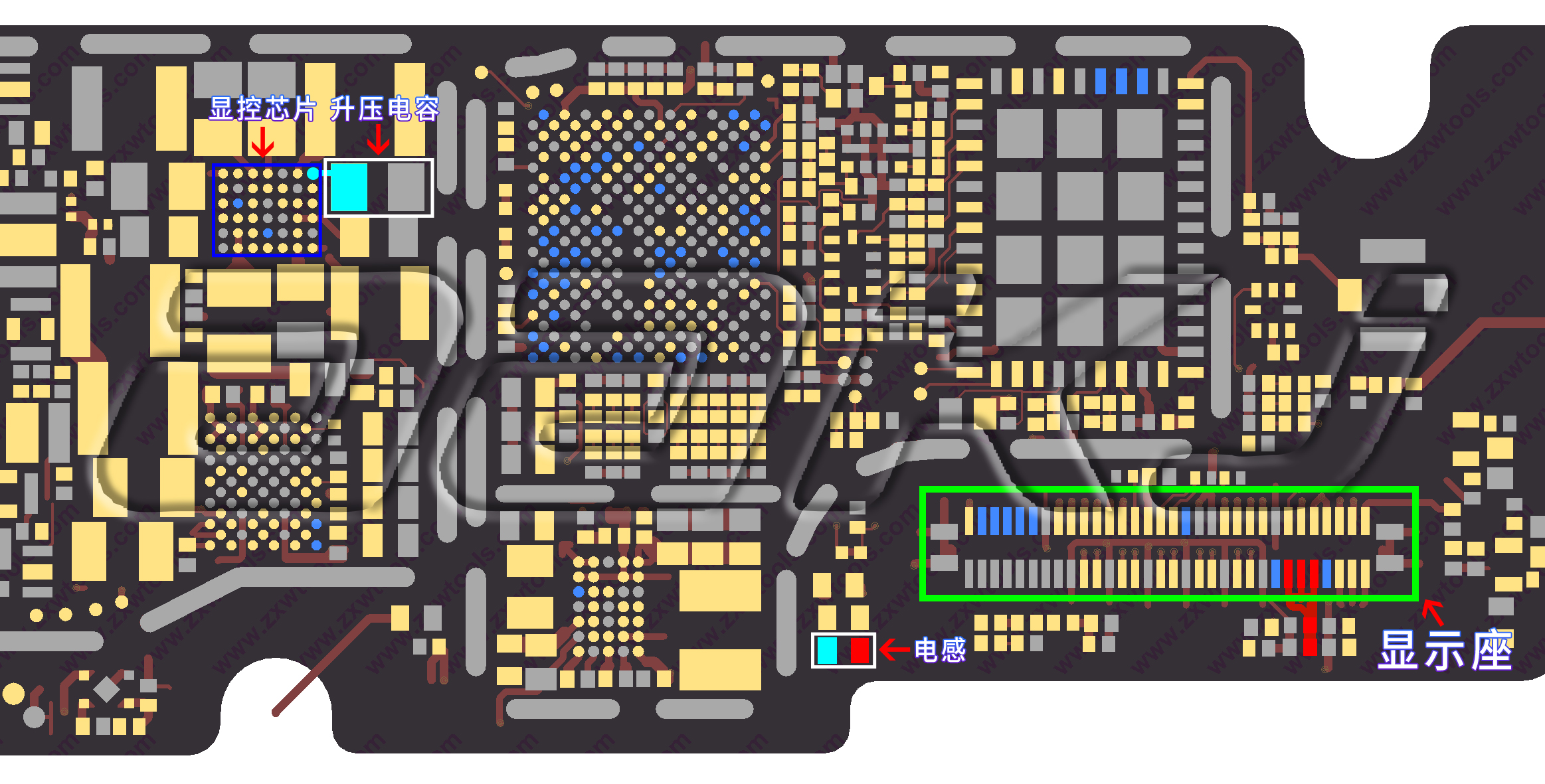

显示基本正压4.6V点图

所以有人说: 您是如何直接得出这个结论的？因为据说我们已经修复了三星s8的更多故障，并且大多数故障是由芯片引起的三星s8屏幕出现条纹，所以可以将此故障称为“常见问题”. 什么是“常见问题”？这是通常在特定模型中发生的故障. 无论是跌落还是入水，只要由于某种原因导致故障的可能性很高，就可以将其称为“常见问题”. 准确把握各种机型的常见问题可以提高维护效率，并为客户和自己节省更多时间.

但是为了向明，江先生仍然从挑选电容器开始. 用小刀三星s8屏幕出现条纹，电容器掉到了地上.

电容器: 为什么我惹你...

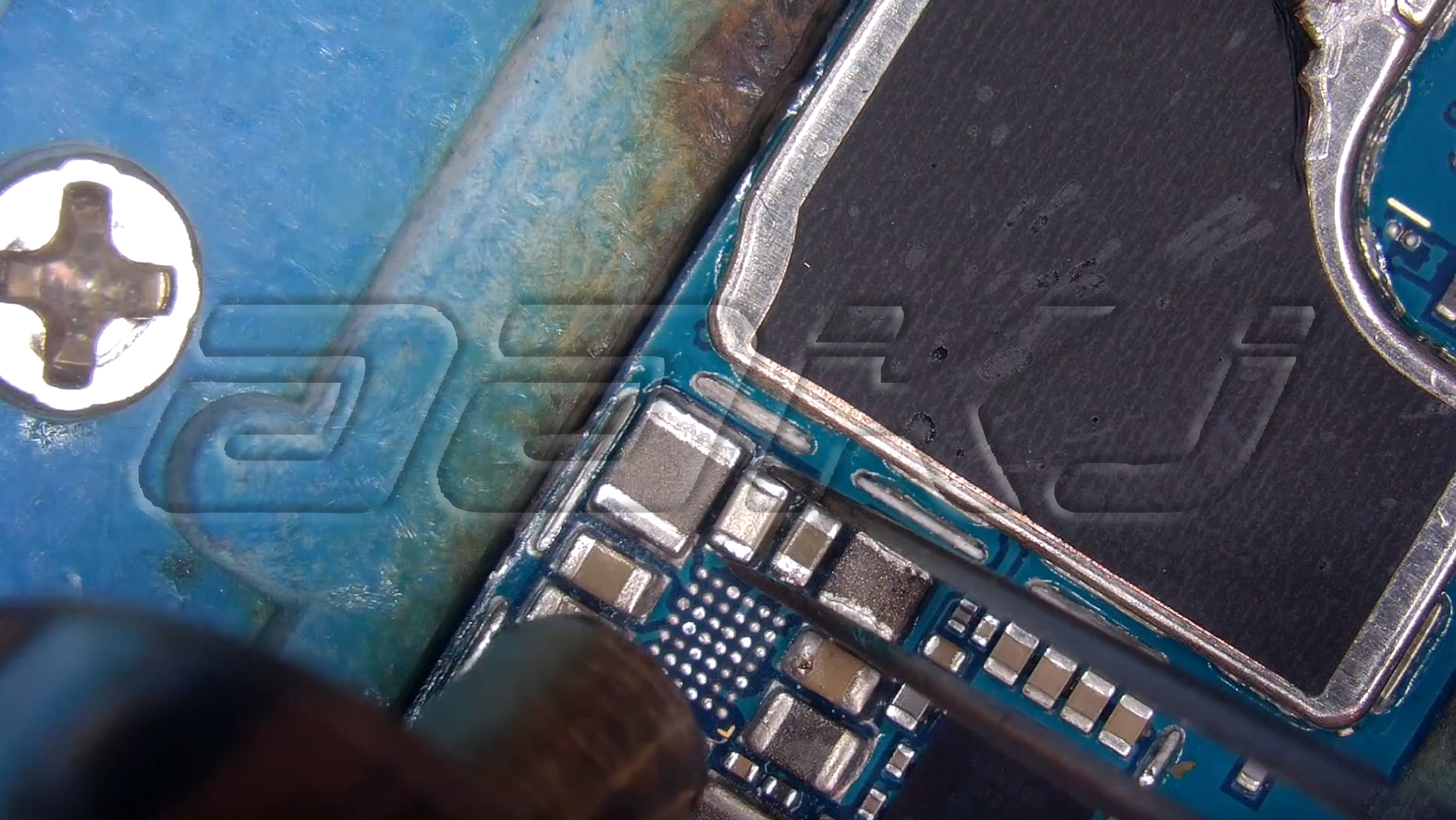

再次测量对地电阻，仍然为15. 选择第二个最大的稳压电容器（应在末尾更换），电阻值没有明显变化.

任何丢失的东西都可以忽略

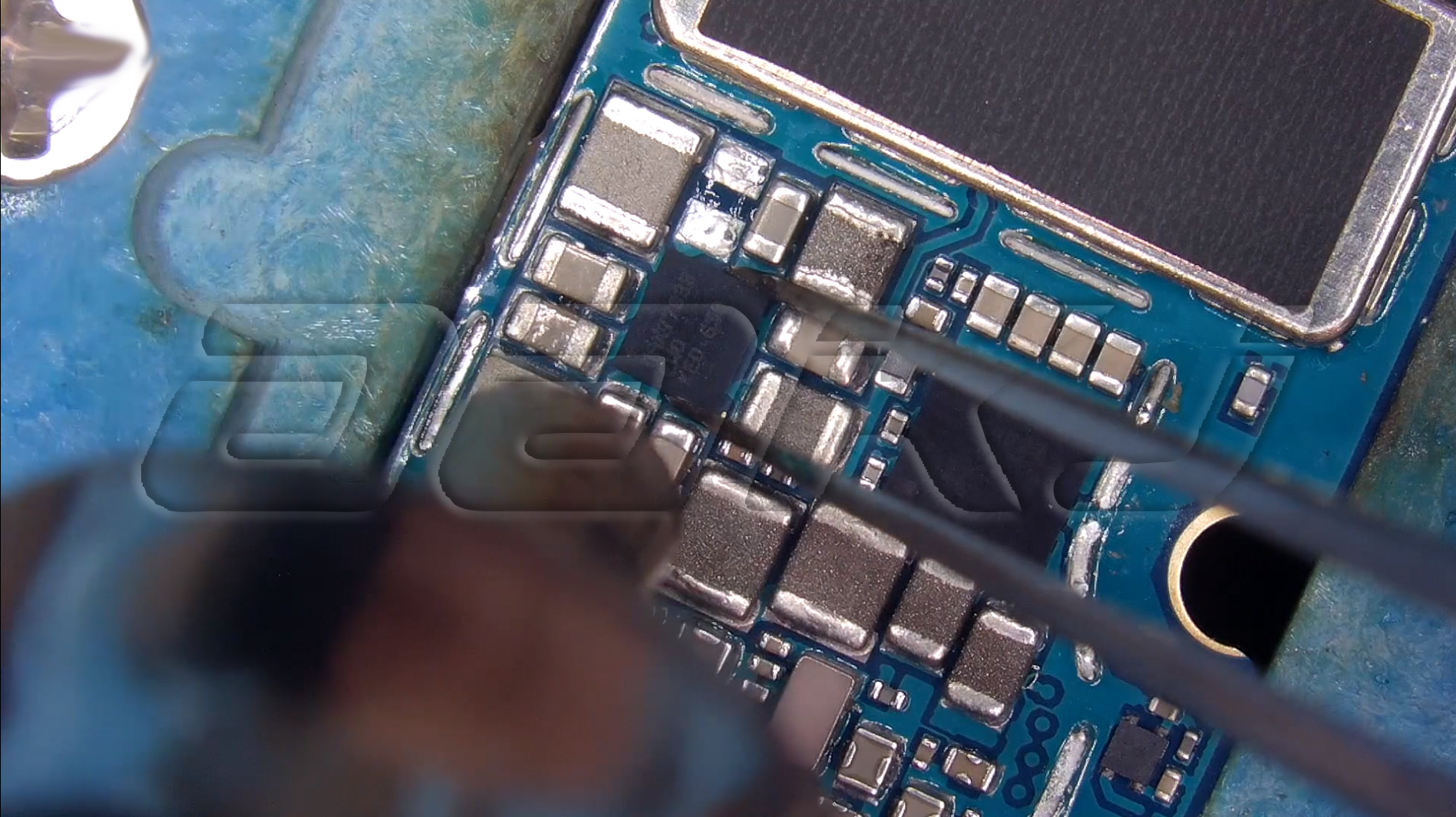

现在只剩下显示控制芯片. 取出芯片后，将焊盘上的锡平整.

罪魁祸首

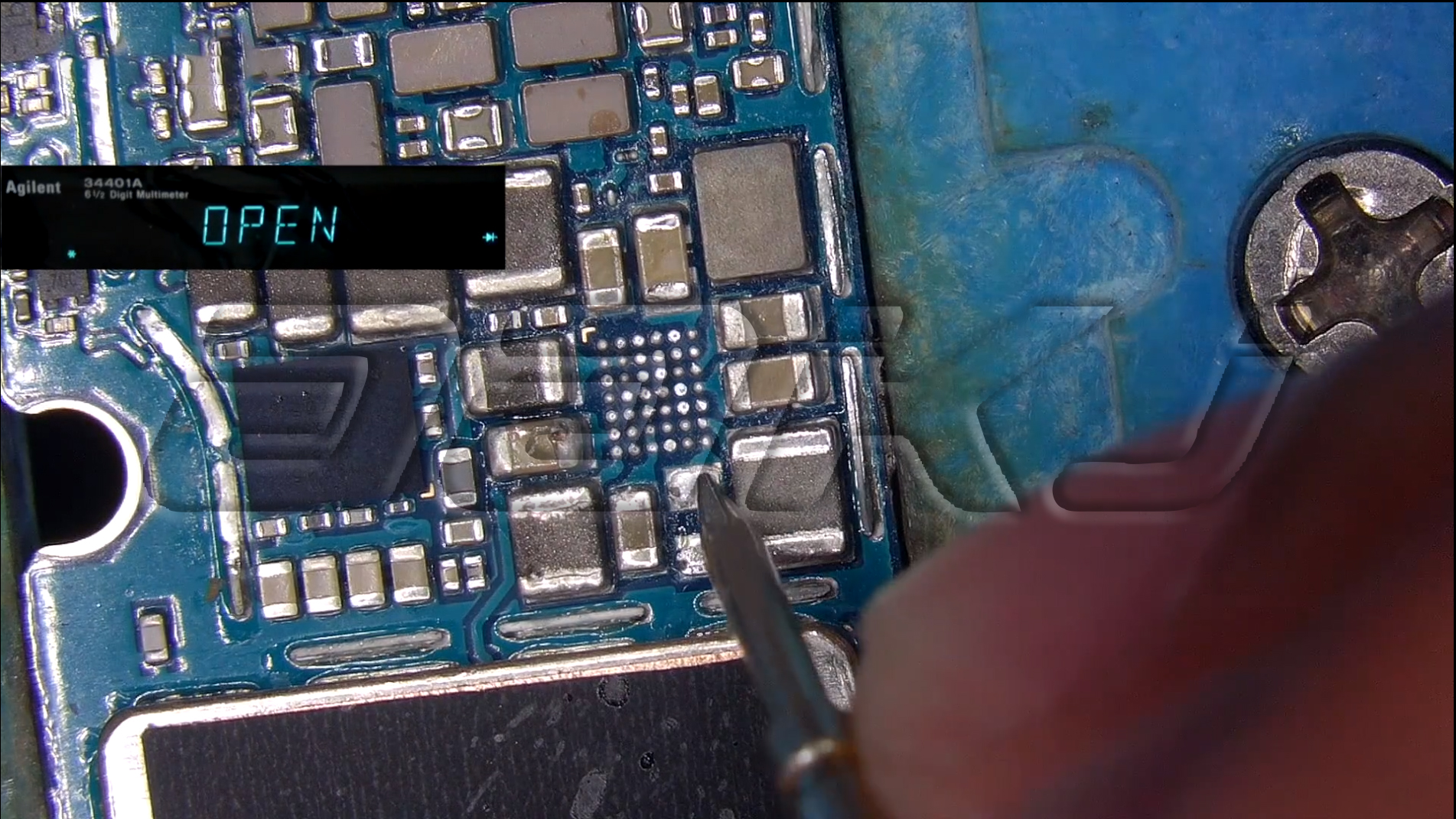

测量清洁后的电阻. 由于该线上唯一的芯片已被移除，因此现在没有电阻. 这仅表示芯片已损坏.

有抵抗力很奇怪

如果找到好的芯片，则必须首先更换刚刚卸下的稳压电容器.

升压电容器“反转”

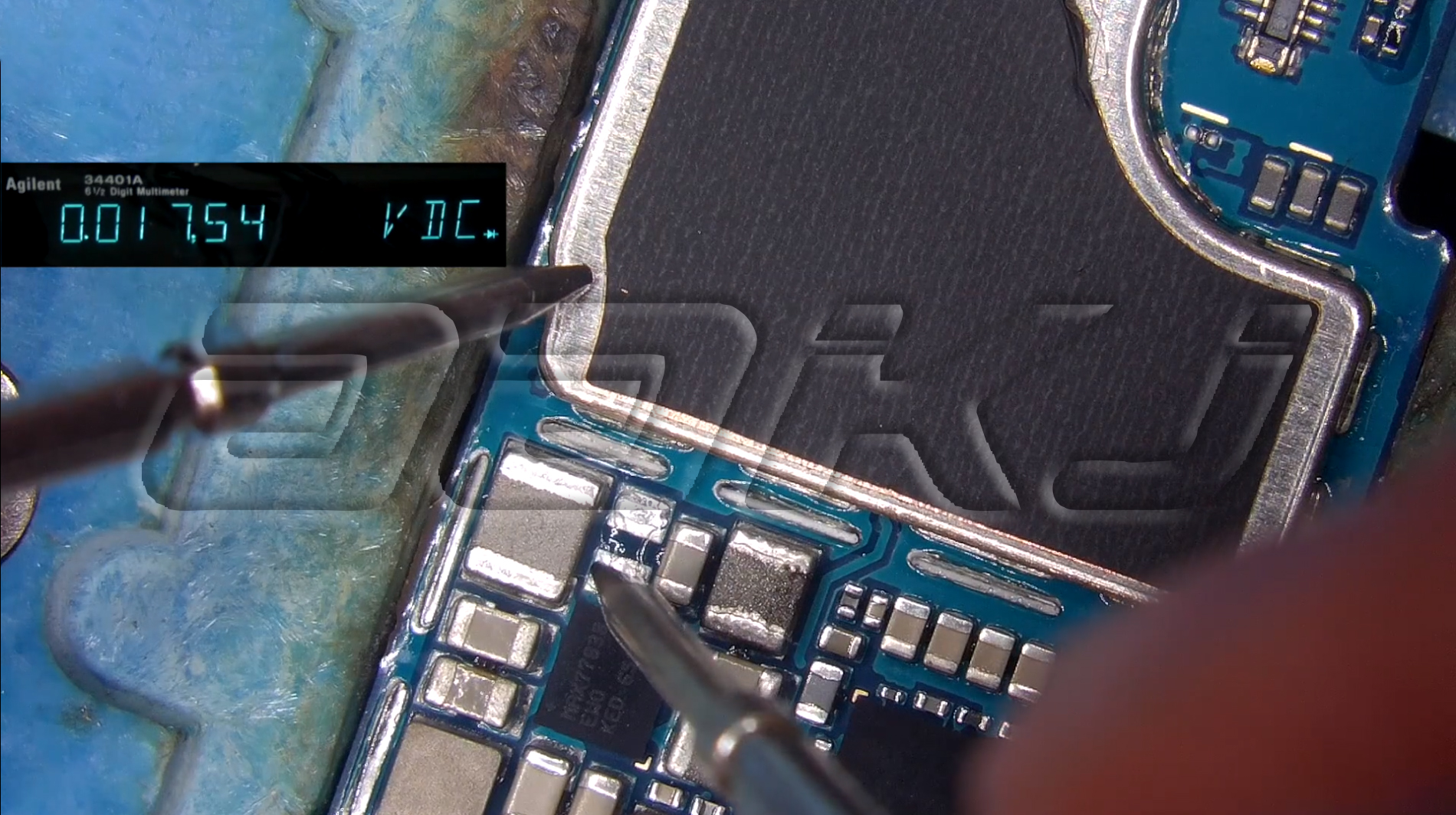

安装芯片后，测量接地电阻，可以看到电阻已经升高.

电阻值恢复正常

安装屏幕测试，即可看到巨大的Galaxy S8徽标.

它点亮

进入系统后，显示和触摸均正常.

故障排除
