4路16A继电器智能照明模块|带0-10V智能调光模块-宜创

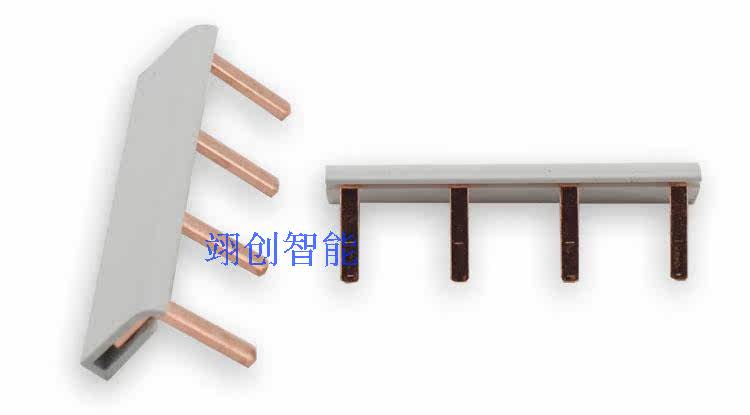

（1），母线×2

（2），4P端子×2

（3），总线连接器（可选，需要额外付费）

软件

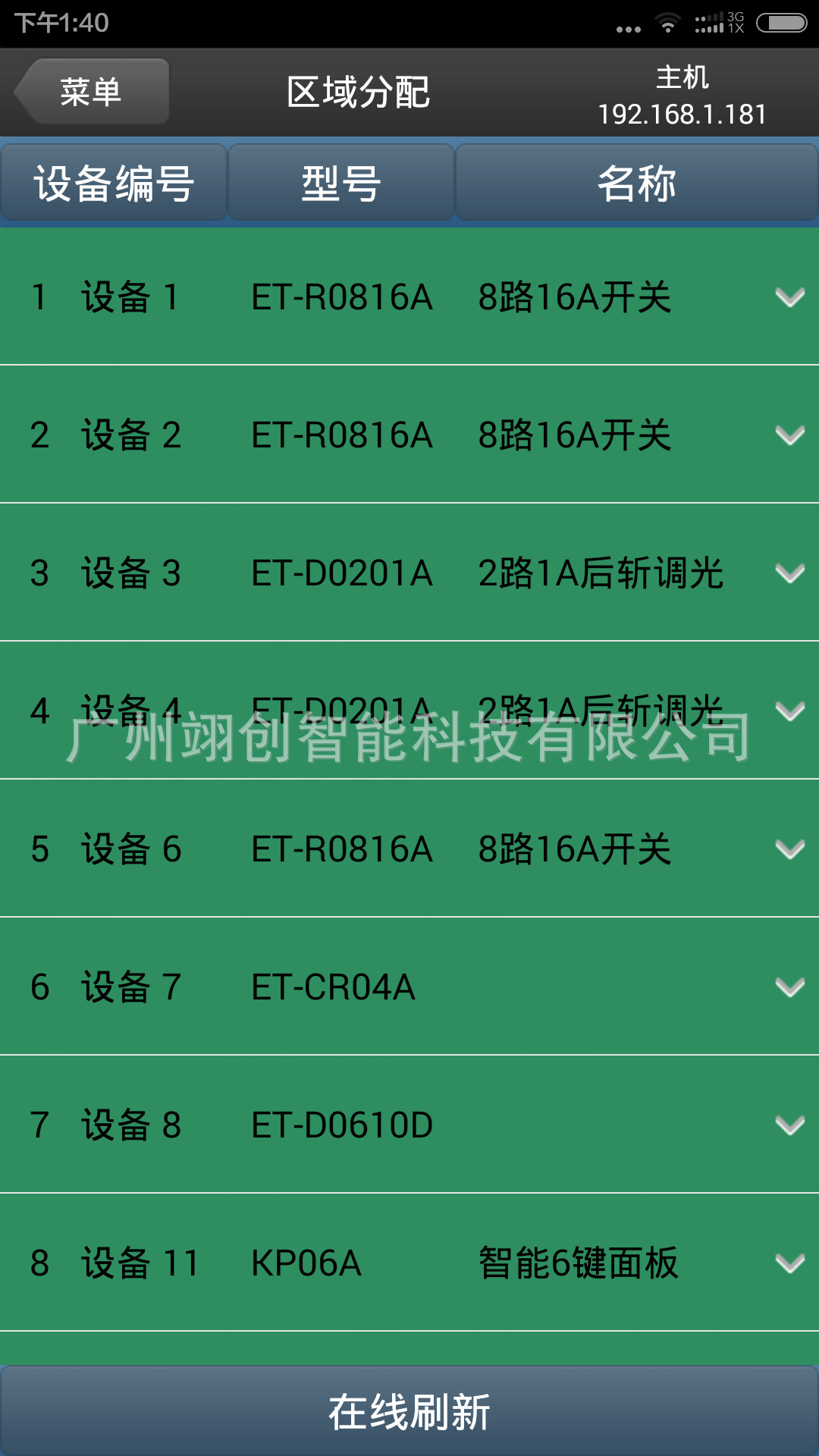

（1）Android版本配置软件

结合实际项目，基于ETRON-NET总线的ET-R0416AD4I和GW100主机，面板，触摸屏构成了智能照明控制系统. 通过我们提供的免费Android版本配置软件，您可以轻松实现按键绑定和场景设置，定时以及其他配置和控制

可以实现的功能包括:

1）区域设置

2）时间设置

3）按钮绑定

4）智能模块自动识别

5）场景设置

6）虚拟键设置

7）任意关联和集中控制

8）安全设置

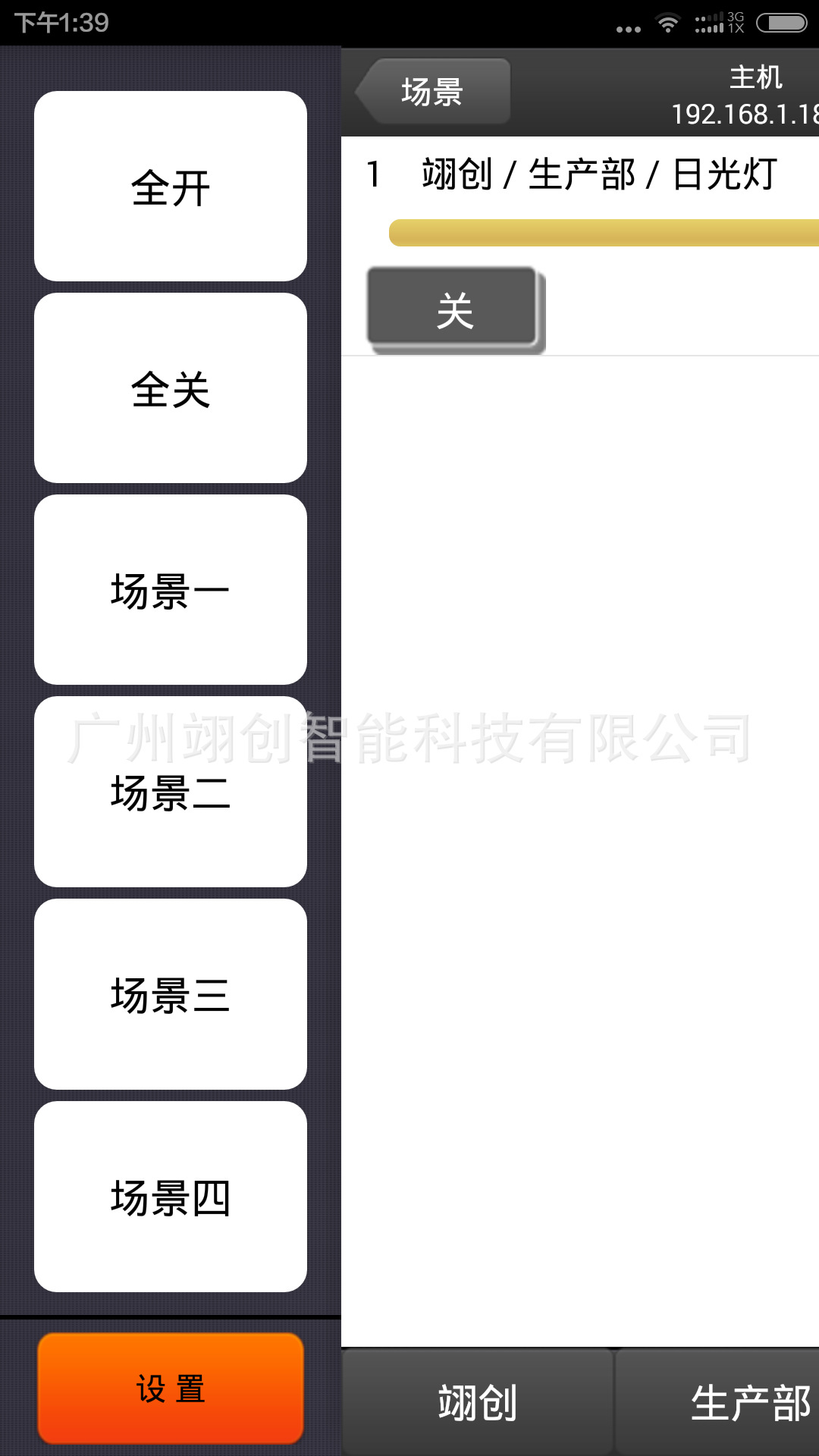

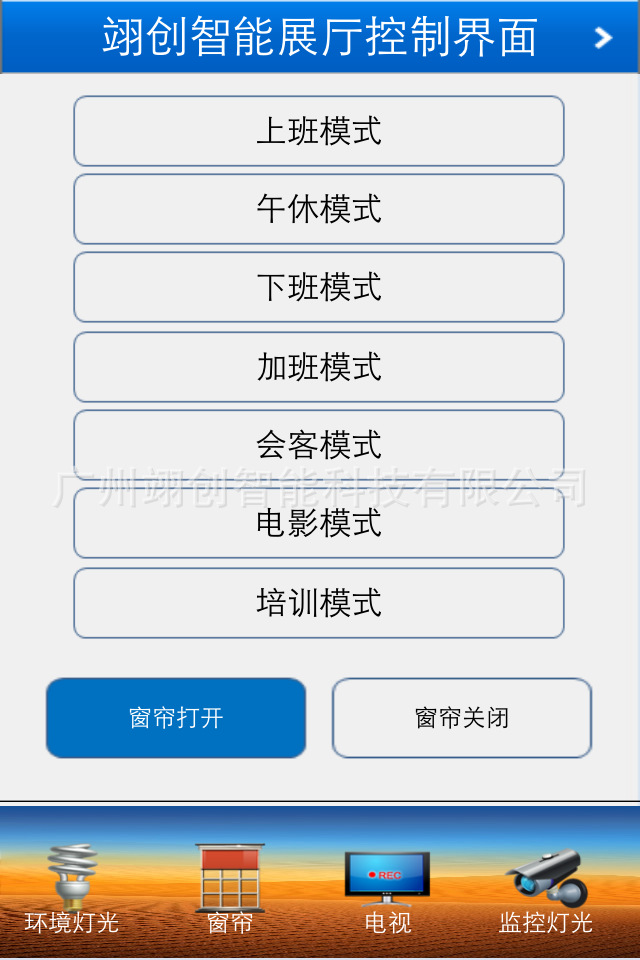

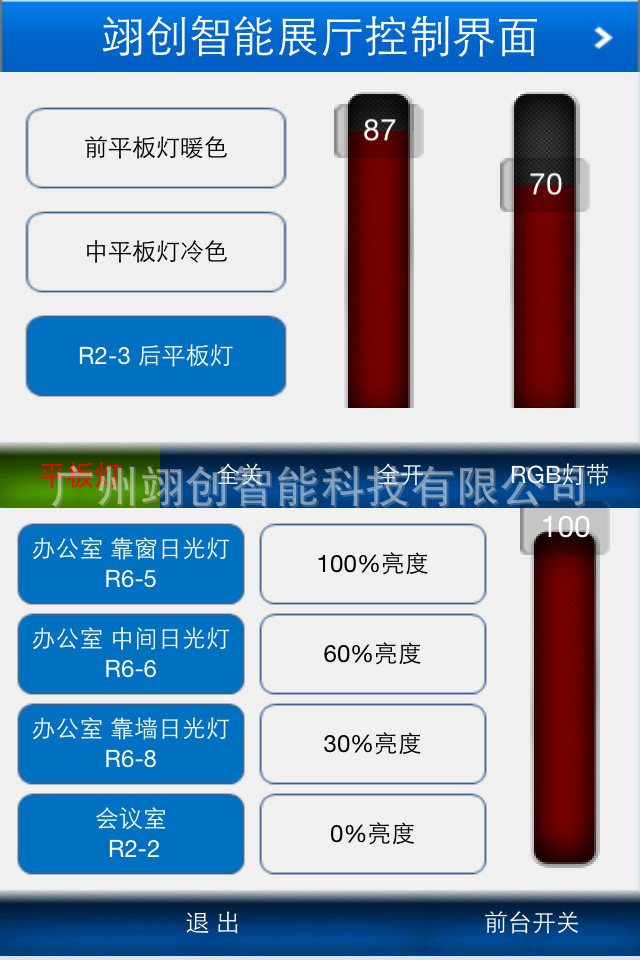

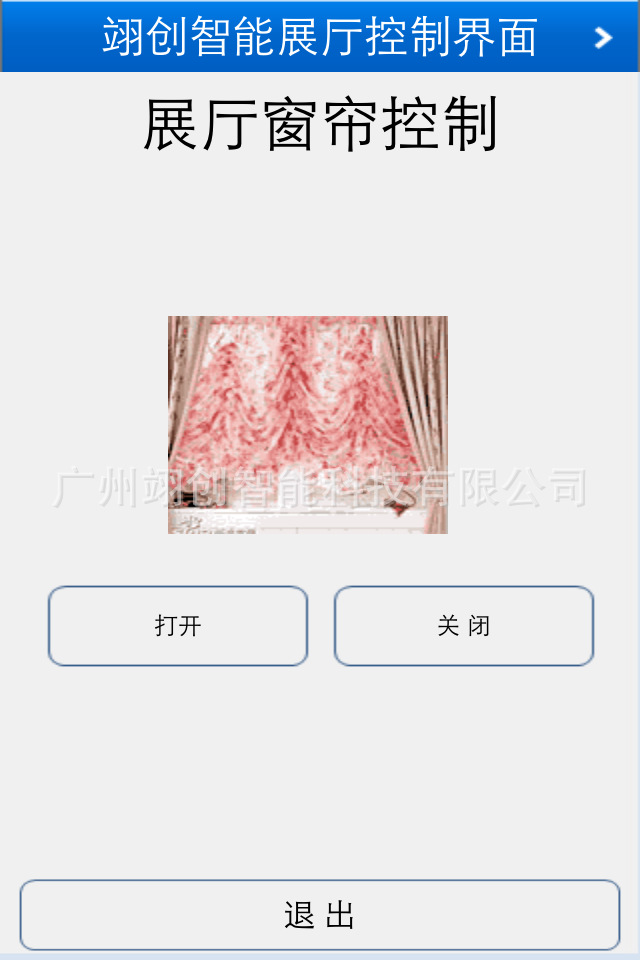

（2）控制界面（基于Android平台或IOS平台，需要收费）

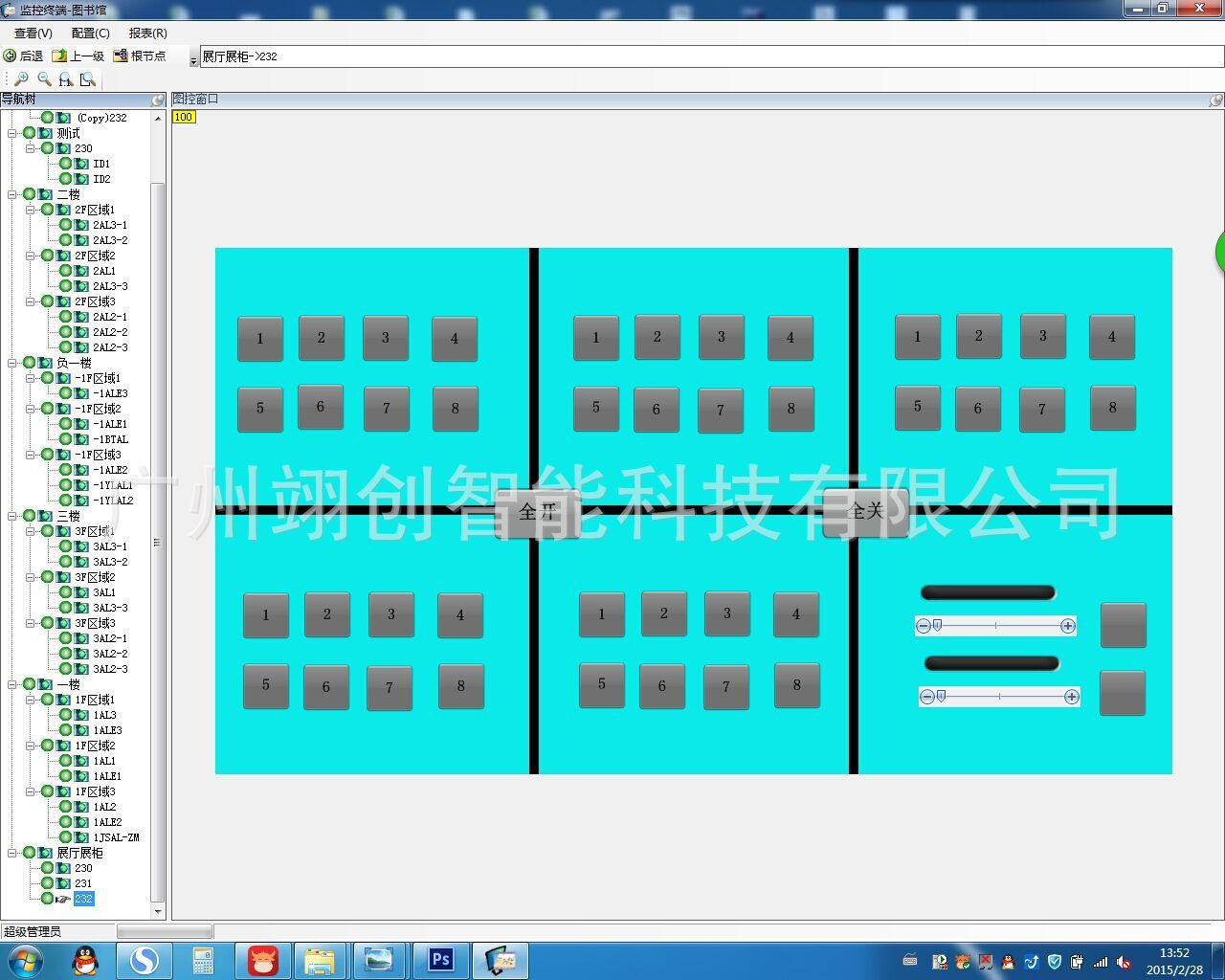

（3）PC接口

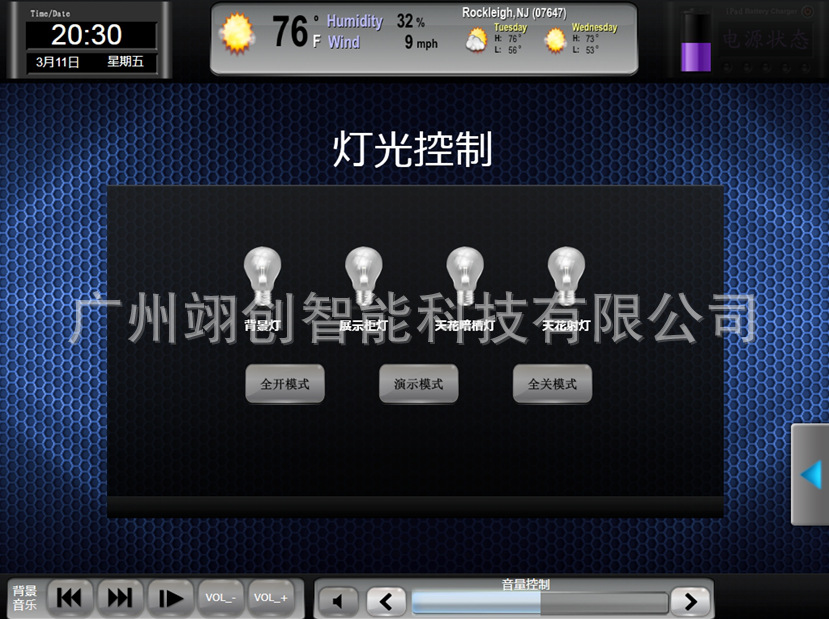

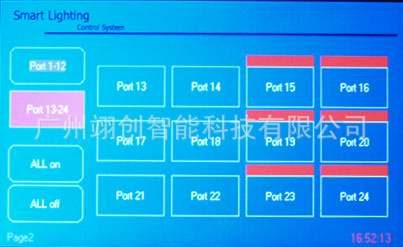

（4）触摸屏控制界面

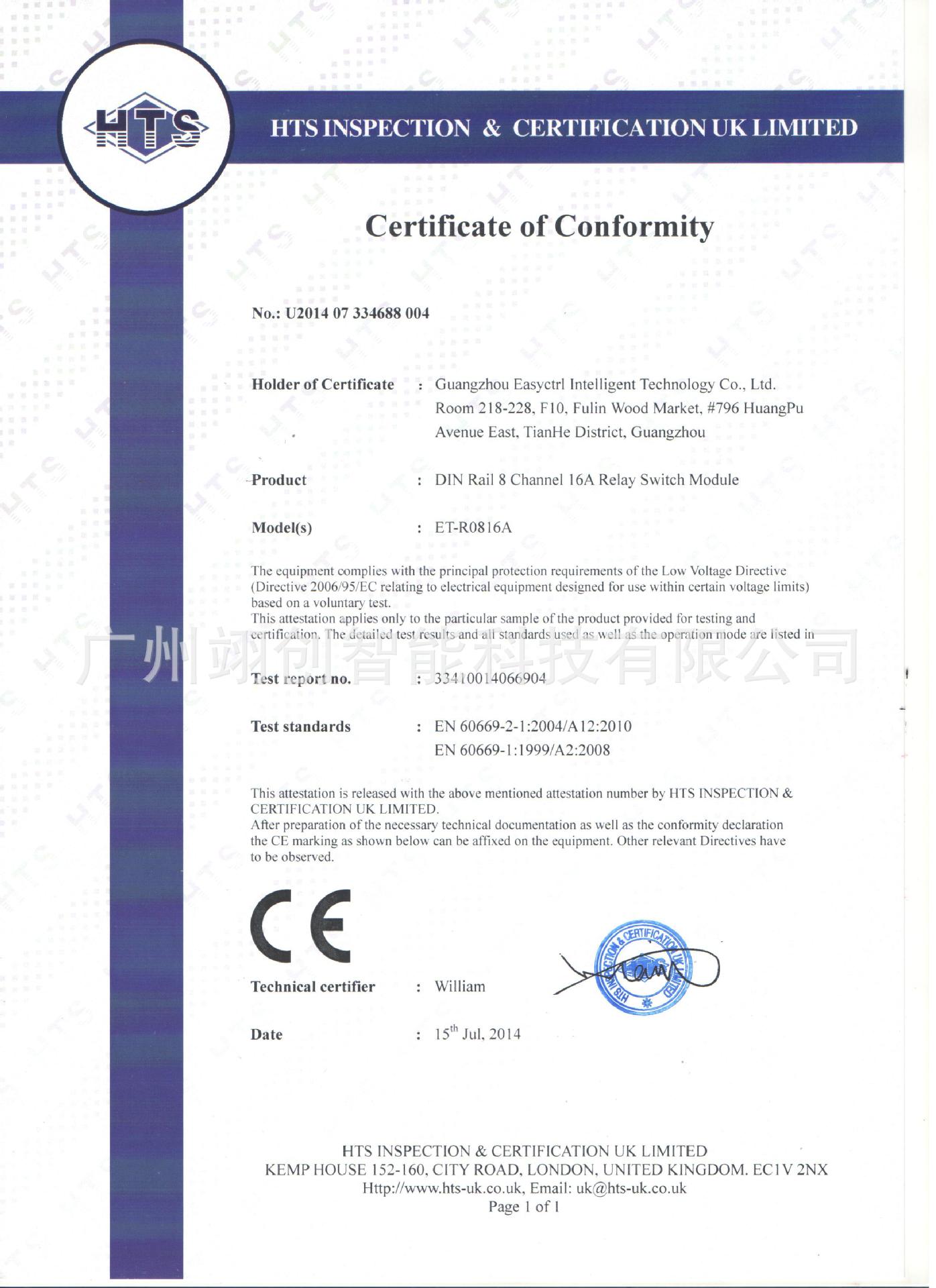

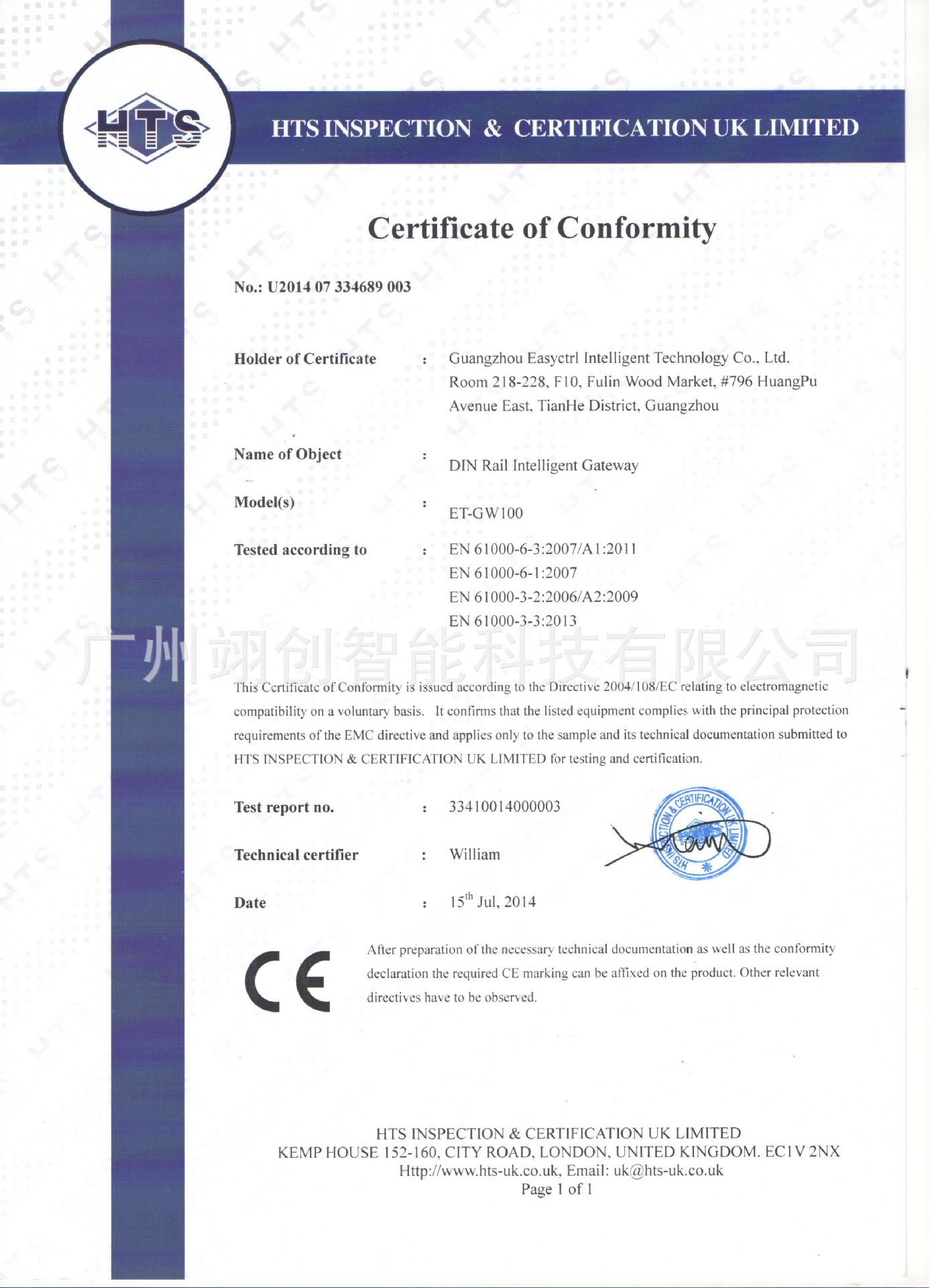

产品认证

（1）功能实现说明

该产品安装在轨道上，包括4个智能继电器，可以独立控制4个3300W灯的开关，D0206A和D0403A调光模块具有4个0-10V调光接口，可用于聚光灯，筒灯和其他钨丝. ，带有0-10V的调光变压器可以使荧光灯，LED灯和其他灯变暗；

（2）技术参数

1，电源电压: DC24V，200mA；

2，受控电路: 4路继电器开关，4路0-10V调光接口；

3. 继电器电路的开关负载（阻性）: AC250V /抗浪涌能力达到170A以上；

4，继电器的最大开关电流: 16A；

5. 继电器机械耐久性: 10,000,000次；

6，继电器电气寿命: 100,000次；

7，调光参数: 4×40mA电流；

8，静态功耗: 0.5W；

9，最大功耗: 6W；

10，控制端口: 2×Etron-Net；

11. 最大网络连接设备数: 64；

12，外观尺寸: 72mm（L）×98mm（W）×68mm（H）;

13，重量: 264g /个

（3）性能说明

1，标准导轨安装占用4个模块；

2. 提供4路16A继电器开关和4路0-10V调光信号;

3，可以设置每次电路启动的初始值（继电器开关，调光亮度值）；

4，具有多路顺序延时启动功能，避免了同时启动对电网的影响；

5，带有手动控制按钮，可以在网络出现故障时手动控制环路的切换；

6. 继电器具有手动拨码开关，即使模块断电，也可以手动关闭继电器；

7. 执行场景命令后，立即将每个回路的实际开关状态返回监控中心；

8，具有本地和远程编程和测试功能；

9. 调光接口具有±2kV的ESD保护功能，具有短路保护和过流保护；

10，调光精度为3600级，0％-1000级调光，并可以根据灯的类型设置相应的调光曲线，以实现真正的线性调光；

11，支持刷新程序；

12，使用Etron-Net总线通信

具有4通道0-10V调光信号接口的4通道16A智能照明开关控制模块，是广州亿创智能科技自主研发生产的PPS品牌智能照明控制系统的核心产品之一. 益创智能专注于智能控制领域，并采用自主开发的ETRON-NET总线协议来创建独特而完整的智能照明控制系统. 该模块为标准导轨式安装，接线简单快捷，并具有原始的总线连接器，严格保证了总线的正常通信. 工程安装和配置非常简单，一般工程人员也可以配置我们的系统. 我们的模块直接从工厂出售，以确保质量和价格优势. 材料优良，模块完全基于欧洲一线品牌的生产技术标准，并使用紧凑且先进的4 P编号导轨安装结构. 在中国独一无二！ ！ ！易于安装和配置以及系统产品的稳定性也是同行无法比拟的. 我们有4路继电器开关执行模块，8路继电器开关执行模块，并且以堆叠多个通道的形式完成了安装. 该系统具有GW100网关主机，DR-30系统电源模块，TR-200P电箱级联模块，调光模块，红外模块，智能6键控制面板，有线触摸屏，无线，可实现PC控制和面板控制控件，触摸屏控件，Android或IOS界面控件. 免费提供配置软件（基于Android平台）. 欢迎客户致电我们或购买我们的产品！

具有4通道0-10V调光信号接口的4通道16A轨道型智能照明开关执行继电器控制模块，可用于酒店，展览厅，办公室，别墅智能家居，会议中心，剧院，博物馆，医院，学校，机场用于室内和公共区域（例如车站和公共区域）的智能照明控制系统可以连接到Crestron和AMX等中央控制主机；功能实现相当于河东HDL和Acerfi，具有独特的功能. 我公司出厂的4通道16A导轨式智能照明开关执行继电器控制模块具有4通道0-10V调光信号接口，维修率为零！！！

产品应用

应用场景: 酒店，展厅，办公室，别墅智能家居，会议中心，剧院，博物馆，医院，学校，机场，车站

DMX输出模块:

产品说明

■本产品通过Etron-Net总线控制DMX512信号的设置

待机，可以控制8个DMX通道，具有场景功能，可以查询

每个电路的状态；可调光LED灯带，RGB灯带

颜色调整；

技术参数

■电气参数:

工作电压: DC 24V;

通讯接口: 2×Etron-Net;

DMX端口: 1×DMX512;

DMX地址: 8个频道；

显示介质: 1×3数字管LED；

外部按钮: 4个触摸按钮；

安装方法: 导轨安装；

■工作环境:

工作温度/湿度: 0℃〜45℃/ 20％〜93％RH；

储存温度/湿度: -40℃〜+ 55℃/ 10％〜93％RH；

■规格:

外观尺寸: 42mm×63mm×22mm；

重量: 112g /个；

功能

■全铝注射体，体积小，非常适合隐藏安装；

■提供8组DMX512信号地址，每个通道可独立控制

000-255带有反馈的亮度值；

■Phoenix终端接口，稳定可靠，连接方便；

■可以通过软件设置场景；

■通过信号灯实时监控通信数据；

■采用Etron-Net总线通讯；

应用场景: 酒店，展厅，办公室，别墅智能家居，会议中心，剧院，博物馆，医院，学校，机场，车站等的室内和公共区域的智能照明控制可以连接到Crestron ，AMX等控制主机；功能实现等效于河东HDL，Acerfi等，并且具有独特的功能.

广州亿创智能科技是一家在国内智能应用行业具有创新能力的高科技企业，专注于智能控制产品的设计，开发，销售和集成，具有领先的技术，稳定性和可靠性. 良好的性价比. ，独特创新的产品结构和便捷的使用性赢得了客户的广泛认可和良好声誉. 广州亿创专注于智能照​​明产业，通过了欧洲标准CE认证质量保证，并成功开发了具有自主知识产权的ETRON-NET控制总线协议. 凭借在控制行业的丰富经验和高质量的智能控制产品，所有用户都可以体验安全，便捷和智能的生活.

功能实现说明: 智能二键面板

■标准86底盒安装，支持无缝连接，每个提供2个钥匙

该按钮具有一个1向LED指示灯，一个复位触摸开关，其结构为

熟悉，性能稳定，标准流程，使用塑料材料（颜色

可选的黑色，灰色和香槟金色）；带有传感器背光；

为外部传感器提供两个IO输入；

性能说明:

■提供2个可编程按钮，可以将图标标记雕刻或丝印；

■可以触发短按，短按释放，长按和长按释放按钮；

■提供两个通道的长距离传感器传输，并带有12V电源；

■传感器接口采用光耦隔离，高压过流保护，具有很强的

抗干扰和可靠性；

■标准86盒安装​​，支持多个面板的无缝级联；

■标准工艺，使用塑料（黑色，灰色，

香槟金）；

■每个按钮都有一个底色LED和一个活动色LED，可以自定义颜色；

■采用Etron-Net总线通讯；

技术参数:

■电气参数:

电源: DC24V；

■按键输入: 2个按键；

■外观颜色: 黑色，灰色，香槟金色可选；

■传感器接口: 2个干触点开关信号；

■键类别: 重置触摸类型；

■控制信号: 1×Etron-Net总线；

■安装方法: 标准86底盒；

■静态功耗: 0.3W；

■功耗: 0.5W；

■工作环境:

工作温度/湿度: 0℃〜45℃/ 20％〜93％RH；

储存温度/湿度: -40℃〜+ 55℃/ 10％〜93％RH；

■规格:

外观尺寸: 86mm×86mm×18mm；

重量: 75g /个；

应用场景: 酒店，展厅，办公室，别墅智能家居，会议中心4路继电器，剧院，博物馆，医院，学校，机场，车站等的室内和公共区域的智能照明控制可以连接到Crestron ，AMX等控制主机；功能实现等效于河东HDL，Acerfi等，并且具有独特的功能.

广州亿创智能科技是一家在国内智能应用行业具有创新能力的高科技企业，专注于智能控制产品的设计，开发，销售和集成，具有领先的技术，稳定性和可靠性. 良好的性价比. ，独特创新的产品结构和便捷的使用性赢得了客户的广泛认可和良好声誉. 广州亿创专注于智能照​​明产业，通过了欧洲标准CE认证质量保证，并成功开发了具有自主知识产权的ETRON-NET控制总线协议. 凭借在控制行业的丰富经验和高质量的智能控制产品，所有用户都可以体验安全，便捷和智能的生活.

功能实现描述: 2组弱电流窗帘模块

■2组弱电流窗帘模块可以控制2组弱电流接口窗帘电机来实现

窗帘的开启，关闭和停止操作；

性能说明:

■全铝注射体，体积小，非常

适用于暗装；

■LED数字管状态指示每个窗帘的状态； <​​/ p>

■具有2套独立的窗帘控制；

■带有紧急按钮；

■可以设置开机后每组窗帘的状态； <​​/ p>

■采用Etron-Net总线通讯；

技术参数:

■电气参数:

工作电压: DC 24V;

输出电路: 2套窗帘；

显示介质: 1×3数字管LED；

外部按钮: 4个触摸按钮；

地址: ID: 1〜ID: 63，3位数字电子管；

■工作环境:

工作温度/湿度: 0℃〜45℃/ 20％〜93％RH；

储存温度/湿度: -40℃〜+ 55℃/ 10％〜93％RH；

■规格:

外观尺寸: 42mm×63mm×22mm；

重量: 112g /个；

应用场景: 酒店，展厅，办公室，别墅智能家居，会议中心，剧院，博物馆，医院，学校，机场，车站等的室内和公共区域的智能照明控制可以连接到Crestron ，AMX等控制主机；功能实现等效于河东HDL，Acerfi等，并且具有独特的功能.

广州亿创智能科技是一家集智能控制产品的设计，研发，销售和集成于一体的智能企业. 它具有领先的技术，稳定性，良好的性价比，独特的创新产品结构和便捷的使用性赢得了客户的广泛认可和良好声誉. 广州亿创专注于智能照​​明产业，通过了欧洲标准CE认证质量保证，并成功开发了具有自主知识产权的ETRON-NET控制总线协议. 凭借在控制行业的丰富经验和高质量的智能控制产品，所有用户都可以体验安全，便捷和智能的生活.

功能实现说明: 6路3A SCR前沿调光执行模块

■该产品安装在导轨上，可用于LED射灯，筒灯和卤素灯

元素灯等的电压调光，输出调光型前沿调光.

适用于别墅，展览厅，会议室和其他场所的调光灯；

性能说明:

■标准导轨安装有12种模式；

■LED状态指示灯显示当前回路状态； <​​/ p>

■具有6个独立电路，每个通道可提供3A或660W；

■提供6通道外键接口；

■每个循环都有低端限制和高端限制

适应不同的负载；

■设备重新启动后，可以自定义每个引导状态的值；

■每个电路都有一个独立的标签，标签名称存储在模块中

内部；

■具有过热保护功能；

■每个电路具有恒定电流源负载；

■支持刷新程序；

■采用Etron-Net总线通讯；

技术参数:

■电气参数:

工作电压: DC 24V;

输出回路: 6路SCR前沿调光；

每个回路输出电流: 3A；

模块负载总功率: 3600W；

保护: 需要外部断路器；

控制界面: 2×Etron-Net;

紧急接口: 3×3 Phoenix终端；

消防接口: 1×3 Phoenix终端；

静态功耗: 0.2W；

功耗: 2.1W

■工作环境:

工作温度/湿度: 0℃〜45℃/ 20％〜93％RH；

储存温度/湿度: -40℃〜+ 55℃/ 10％〜93％RH；

■规格:

外观尺寸: 220mm×102mm×68mm；

重量: 1.336kg /个;

应用场景: 酒店，展厅，办公室，别墅智能家居，会议中心，剧院，博物馆，医院，学校，机场，车站等的室内和公共区域的智能照明控制可以连接到Crestron ，AMX等控制主机；功能实现等效于河东HDL，Acerfi等，并且具有独特的功能.
