太阳能MPPT充电控制面板

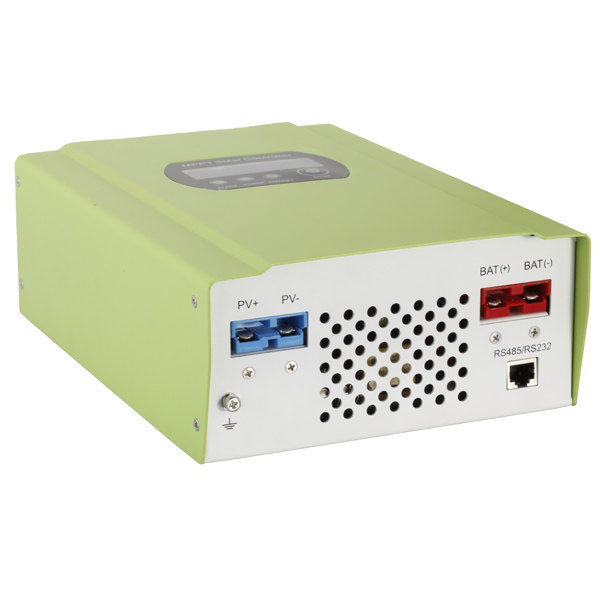

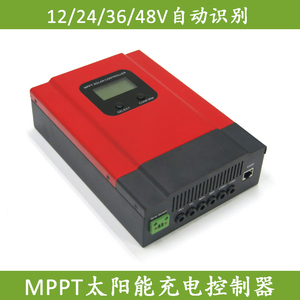

MPPT控制器的全称是“最大功率点跟踪”太阳能控制器，它是传统太阳能充放电控制器的升级产品.

我从事软件开发，这个项目使我感到害怕电路，emm ...它的困难就是这样.

其原理是利用微控制器的PWM输出来控制MOS管，然后控制充电电流. 首先测量太阳能输入的电压和电流，计算功率太阳能mppt充电控制器，将其与上一步的功率进行比较，然后相应地调整PWM占空比. 充电电路实际上是可调降压电路.

电池的电量反映在其电压中. 例如，额定恒定电压为12V的铅酸电池的断电电压约为10.2V（这可能与不同的制造商参数不同），而断电返回电压为11.2V. 浮动电压约为13.8V，全电压为14.2V. 电池具有夹紧作用. 不管我加多少电压，它的输出电压都是它的空载电压，它可能会波动几伏.

添加控制板有什么作用？例如，太阳能电池板的功率为18W，额定电压为18V，电池以18V充电. 电池的充电电流约为1A，但是电池的钳位电压将导致太阳能的输入功率下降. 如果通过控制板的降压作用将充电电压降低到16V，则电池的充电电流可以达到1.125A，从而提高了充电效率. 太阳能电池板可以达到60V的最大电压，直接在电池上非常危险！

MOS管驱动器在该项目的电路中很有用. 我总结一下我们在这件事上遇到的问题:

LO有输出，HO没有输出？

此HO由自举电容器中存储的能量自举. 如果电容器参数可靠，电源电压没有问题，输入波形也没有问题，则可以考虑更换价格更高的芯片. 如果LO没有输出，则芯片损坏.

HO的输出波形不够平方吗？

也就是说，HO的上升沿和下降沿不够陡峭. MOS管的栅极电容可能太大. 更换芯片.

输出波形中有两个波？

我们的波形是一个大波，旁边是一个小波. 只能调整该参数以修改驱动电阻和电容的参数.

地面上的MOS管经常燃烧吗？

当地面上的MOS管打开时，自举电容器将充电. 如果同时打开电源和地面上的MOS管太阳能mppt充电控制器，则太阳电流将直接流到地面. 此瞬时电流足以烧毁MOS管. 必须调整两个MOS管的盲区. 如果死区太小，则两个MOS管将重叠. 如果死区太大，则损失会增加.

MPPT无法正常工作吗？

在我们的项目中，由于测量电流和电压的误差，获得的功率不一定正确，这导致了调整占空比的方向. 我的方法是稍微调整上一步的功率和当前功率之间的差异. 只有当差异大于此值时，才可以修改占空比调整的方向.
