电工自锁联锁的概念

电脑杂谈  发布时间:2020-07-06 11:04:46  来源:网络整理

开关互锁电路_自锁 互锁 联锁_什么叫互锁和联锁电路

本文主要介绍自锁联锁互锁的原理,着重介绍自锁联锁互锁的原理和应用.

自锁联锁

接触器线圈通电后,其自身的常开辅助触点用于维持电路的闭合状态. 一般目的是控制其自己的电路. 如果常开辅助触点与启动按钮并联连接,则当按下启动按钮时,接触器动作,辅助触点闭合,状态得以维持. 此时,如果再次释放启动按钮,接触器将不会断电并断开. 一般而言,除了启动按钮和辅助触点的并联连接外,还应串联一个按钮来停止. 在轻推开关中,选择常开触点用于启动,而常闭触点用于停止.

主电路从三相电源端子L1,L2,L3通过电源开关QS,保险丝FU和接触器KM的三对主触点KM引到电动机M. 控制电路(或辅助电路)由按钮SR和接触器线圈KY组成.

I. 工作原理闭合电源开关QS,按启动按钮SBl *接触器KM的线圈通电*主电路中的三对主触点闭合,电动机启动;同时什么叫互锁和联锁电路,接触器KM的常开辅助触点闭合,按钮SBI的常开触点短路. 从按钮SB1到接触器KM常开触点闭合仅需几十毫秒,因此在手动松开启动按钮后,线圈KM可以完全维持其通过辅助触点KM(1-2)的导电路径,即不再由启动按钮SB1控制,这也确保了在松开启动按钮SB1之后电动机继续运行. 与启动按钮SBI并联连接的常开辅助触点KM(1-2)称为接触器KM的门锁触点,也称为自保护触点.

由于接触器的释放时间短于接通时间,因此只要按下停止按钮SB2,就可以在切断电源后立即释放接触器的KM线圈,其常开辅助触点为断开,并且主触点也断开,电动机停止.

互锁,这意味着在多个电路之间,某个电路的辅助触点用于控制另一方的线圈电路,并且状态保持不变或功能受到限制. 通用对象是对其他电路的控制.

互锁表示未满足设置条件,或者内部和外部触发条件发生变化,导致相关电气和过程控制设备的工作状态和控制模式发生了变化.

“在电路中既是自锁又是互锁的,被称为“互锁””的说法是不科学和全面的.

原理

保护效果

(1)欠压保护: 当电源电压由于某种原因而下降时,电动机的转矩将显着降低,从而影响电动机的正常运行,在严重的情况下,将导致“转子锁定”现象,会损坏电机. 通过使用接触器自锁控制电路,可以避免上述故障. 因为当电源电压低于接触器线圈额定电压的85%时,接触器电磁系统产生的电磁力无法克服弹簧的反作用力,因此释放该弹簧,打开主触点,然后主电路自动切断,达到欠压保护的效果.

(2)失电保护: 电动机启动后,如果电源电路断电,但随后又恢复了电源,在这种情况下,由于自锁触点仍未断开,电动机不会自行启动,必须​​重新发出(按开始按钮SB2)才能启动

传输

自锁 互锁 联锁_开关互锁电路_什么叫互锁和联锁电路

机械手动变速箱

自锁机构的功能是防止自动变速和自动变速的功能

互锁机构的功能是防止两个齿轮同时啮合.

自锁装置挂入齿轮后,应确保联轴器套筒与联轴器齿圈完全啮合(或在滑动齿轮移动时,啮合整个齿长). 在振动和其他条件的影响下,操作机构应确保变速箱不会自行啮合或脱离. 为此,在操作机构中设置了自锁装置. 如图所示,在拨叉轴上方有三个凹槽,并且有被弹簧压入的钢球. 当换档拨叉轴的位置在空档或某个位置时,钢球被压入坑中. 发挥了自锁作用.

互锁装置当中间换档拨叉轴进入档位时,其他两个拨叉轴被钢球阻塞. 通过同时啮合两个齿轮防止变速器卡死或损坏,并起到互锁的作用.

电工自锁联锁的概念

自锁就是这样. 按下按钮后,如果手离开,则没有自锁装置,接触器也将弹开以断开电路. 自锁可以使用接触器的辅助触点在按下按钮后实现控制电路的自供电,从而在释放按钮时不会断开接触器.

星际三角洲中通常使用互锁,主要是为了防止两种模式同时启动. 如果两者同时启动,将断开电源.

互锁是指机械或电子控制设备,以实现相关开关设备的联合动作. 例如,如果您移动开关1,则开关2也移动,这就是互锁.

自锁,互锁和互锁之间的区别

电气自锁,互锁,互锁通常是指接触器,继电器,并且在接触器断开之后断开接触器. 接触器通常由接触器断开,以保持电路接触器的电连接. . A接触器激活后,B接触器断开. 激活B接触器后,A接触器断开连接并称为互锁. 链式接触器. .

电气自锁,互锁,互锁通常是指接触器,继电器,并且在接触器断开之后断开接触器. 接触器通常由接触器断开,以保持接触器的电连接. 自锁称为自锁. . A接触器激活后,B接触器断开. 激活B接触器后什么叫互锁和联锁电路,A接触器断开连接并称为互锁. 链接触器的辅助触点称为互锁. 在电路中,这意味着在接触器A动作之后,后续的接触器B,C和D将自动完成指定的动作.

1所谓的“自锁”是接触器的线圈通过其辅助触点保持通电的现象.

2电气控制或机器操作机构的术语. 例如,在电器控制中,应将同一电动机的两个轻推按钮“开”和“关”互锁,即,当按下其中一个按钮时,另一个按钮必须自动断开电路;

什么叫互锁和联锁电路_开关互锁电路_自锁 互锁 联锁

3基本上,联锁是限制电气设备的一种关系.

自锁和互锁的含义

自锁和互锁是每个电工都必须掌握的基本知识,但是新手电工通常会更加困惑. 自锁和互锁的含义自锁和互锁所需的组件通常是最常用的组件,即接触器和继电器(二者具有相同的原理). 自锁和互锁的作用自锁和互锁对电路都有一定的保护作用. 主要目的是防止回路失去压力并维持回路的正常运行. 自锁和互锁的定义自锁: 依靠接触器自身的辅助触点. ..

自锁和互锁是每位电工必须掌握的基本知识,但新手电工通常会更加困惑.

自锁和互锁的含义

自锁和互锁所需的组件

一般来讲,最常用的组件是接触器和继电器(两者具有相同的原理).

自锁和互锁的作用

自锁和互锁对电路都有一定的保护作用,主要目的是防止电路失压并保持电路的正常工作.

自锁和互锁的定义

自锁: 依靠接触器本身的辅助触点使接触器线圈通电的现象.

互锁: 接触器的常闭辅助触点用作相互限制的控制关系.

自锁和互锁原理的

自锁: 一般使用接触器线圈,接触器常开触点和按钮,如下所示:

自锁 互锁 联锁_开关互锁电路_什么叫互锁和联锁电路

电工中的自锁互锁联锁的概念


锚点

在

,按钮SB2,接触器线圈KM和接触器常开触点KM构成自锁装置. 该设备可以确保按下按钮SB2时电路可以继续供电.

工作过程:

按下按钮SB2后,电路通电,接触器线圈KM通电,接触器的常开触点KM闭合(接触器特性),整个电路具有连续电流.

释放按钮SB2之后,按钮SB2断开连接(按钮功能). 由于接触器的常开触点KM已闭合,因此电路仍可正常供电.

如果没有自锁功能-如果没有接触器KM连接到电路,则按下按钮SB2时整个电路通电,释放按钮SB2时断开电路.

互锁: 用于两个分支的相互约束,通常由两个接触器的线圈和常闭触点使用,如下所示:

电工中的自锁互锁联锁的概念

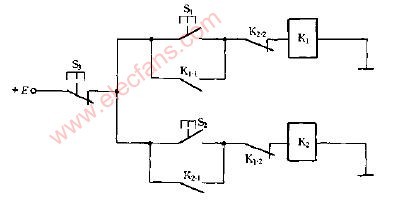

在图中,自锁和互锁并存. 以SB1所在分支为例,KM1,SB1的常闭触点线圈相互配合,共同限制SB2所在分支.

工作过程:

按SB1,分支将自锁,并且接触器的常开接触器KM1闭合. 同时,接触器KM1的常闭触点KM1断开.

开关互锁电路_什么叫互锁和联锁电路_自锁 互锁 联锁

这时,再次按SB2,电路无响应.

如果没有互锁-如果没有接触器常闭触点KM1和KM2,并且同时按SB1和SB2或在SB1自锁后按SB2,将导致两个分支同时供电时间. 如果两个分支(例如,电动机的正向和反向电路)无法同时供电,则将引起危险.

通用自锁电路

电气控制的联锁主要是为了确保电气设备的安全运行. 它主要由两个相互控制的电气设备互锁. 有三种主要的实现方法,一种是电气互锁. 第二个是机械联锁,第三个是电气和机械联锁.

电气互锁: 将这两个继电器的常闭电击连接到另一个继电器的线圈控制回路. 这样,如果一个继电器是电动的,则不可能在另一继电器线圈上形成闭环. 但是,该动作也可以通过机械连杆来实现. 第三是机电联锁. 如果高压柜中有电,则必须打开隔离开关才能打开隔离开关. 如果以上未打开,则无法关闭接地刀闸. 检查一直等到工作. 电气联锁是通过继电器和接触器的触点实现联锁. 例如,当电动机正向旋转时,正向旋转接触器的触点切断反向按钮和反向接触器的电气路径. 机械联锁是通过机械部件实现联锁. 例如,两个开关不能同时闭合. 当另一开关机械卡住时,可以使用机械杠杆使一个开关闭合. 电气联锁相对容易实现,灵活简单. 两个互锁装置可以安装在不同的位置,但是可靠性很差. 机械联锁的可靠性很高,但相对复杂,有时甚至无法实现. 通常,两个互锁设备应紧密安装.

恢复通用电源后,可以自动将其切换为通用电源(当然也不能切换). 此功能的电气实现方式称为电气互锁或电气互锁. 在很多地方都需要电动机的正向和反向操作. 例如,门的打开和关闭由电动机的向下和反向旋转控制. 通过反转电源的相序可以实现电动机的正向和反向旋转. 正向运行时,反向运行会导致相间短路并烧毁电气设备. 这样可以避免这种情况. 在正向旋转过程中,交流接触器的辅助常闭触点与电动机串联连接. 在反向控制回路中,反向交流接触器的辅助触点在电动机下降的控制回路中串联连接. 当电动机正向旋转时,交流接触器的常闭辅助触点会切断对反向电动机的控制. 该电路可防止反向旋转投入运行.

在反向操作期间,交流接触器的常闭辅助触点用于切断电动机正转的控制电路,从而使正转操作不起作用.

电路分为主电路(也称为初级电路(电源接线))和控制电路(也称为次级电路). 次级电路控制初级电路.

交流接触器是一个控制元件,具有控制线圈,可以是AC220V电压或AC380V电压. 接通电源后可以将其关闭,并且一次接通主电路即可使电动机工作. 控制线圈通断的线是控制控制线.

当电气部件未通电时,闭合触点称为动态断开常闭触点,而断开触点称为动态断开常开触点. 主电路的接点可以通过大电流,根据电动机的尺寸选择不同大小的交流接触器. 辅助触点连接到控制电路,因此电流限制为5A.

自锁电气控制电路

接触器的特性-接触器通常具有6个端子,其中3个为常开触点,2个为常闭触点,1个为线圈. 线圈通电后,所有常开触点闭合,所有常闭触点断开.

如果没有接触器,即图中没有标有KM的位置,则按下SB2时电路将通电,释放时将断电(常开按钮的特性,开始按钮使用常开按钮). 因此,我们连接了接触器线圈,并将常开触点与SB2并联连接. 结果,当按下SB2以闭合常开触点时,线圈会立即通电,以确保释放SB2时电路仍具有通电的作用.

结论

这是有关自锁互锁互锁的介绍. 如果您有任何不足之处,请纠正我.
