电气设备系列十一: 电气保护设备

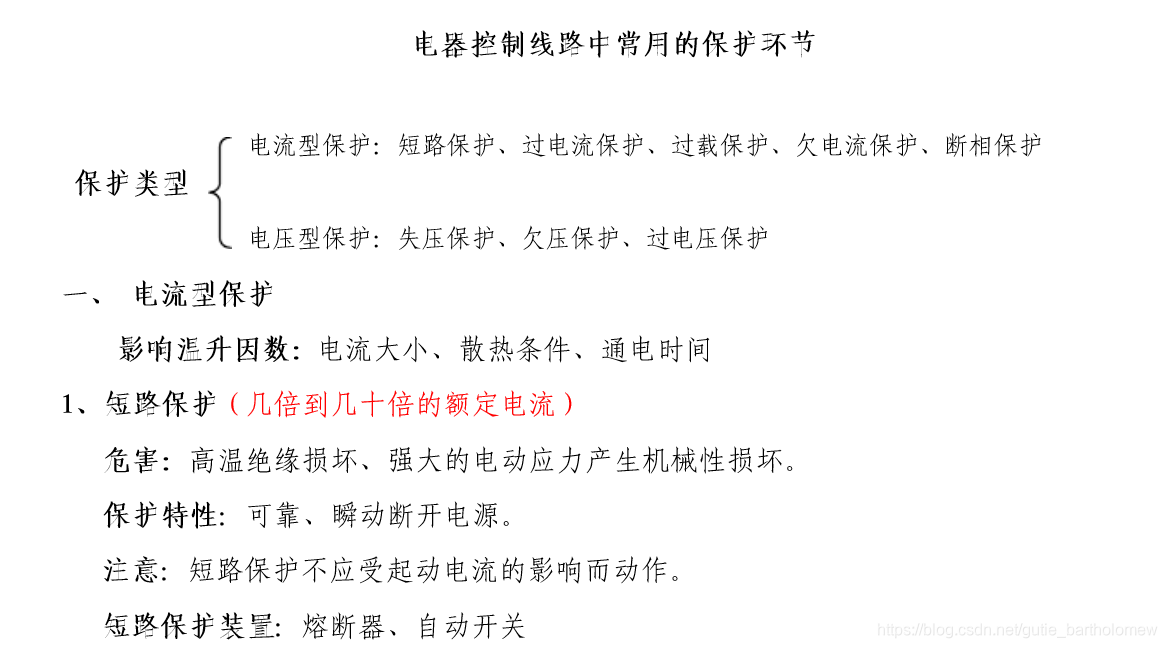

电气控制系统中的保护环节包括短路保护，过载保护，过流保护，欠压保护和弱磁保护.

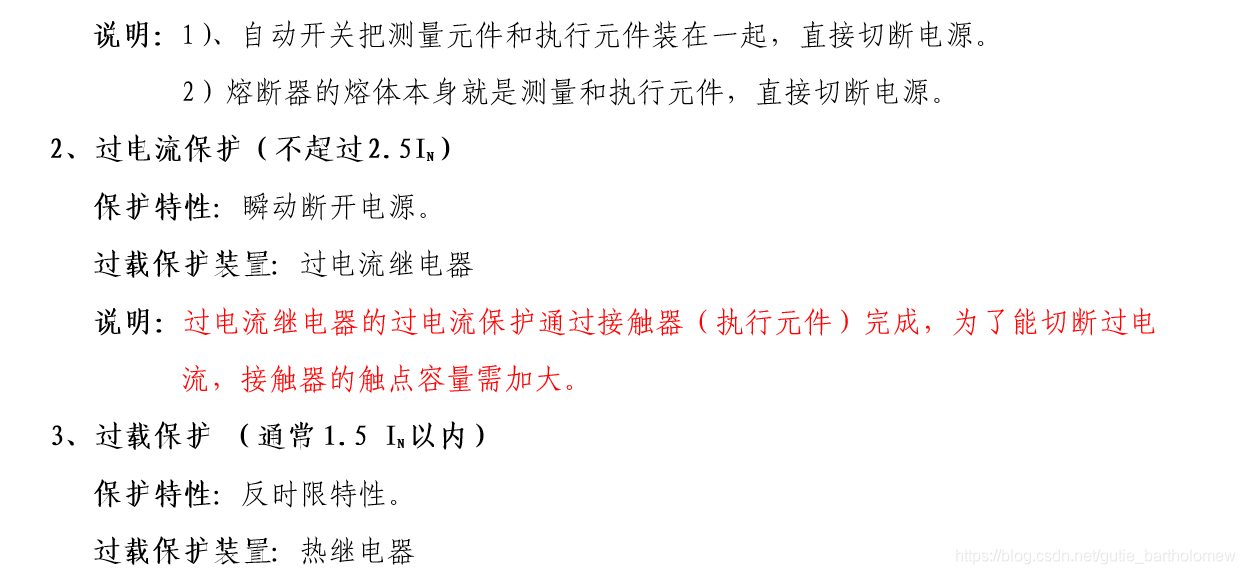

1. 短路保护需要瞬时特性，也就是说，需要在短时间内切断电源. 短路保护的常用方法是保险丝保护和低压断路器保护.

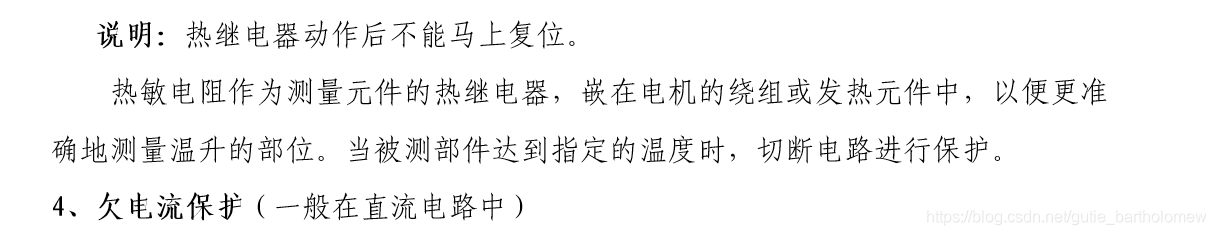

2. 过载保护意味着电动机的工作电流大于其额定电流，但在额定电流的1.5倍以内. 电动机过载的原因有很多，例如负载突然增加，缺相操作或电源电压降低.

3. 过电流保护是一种与短路保护不同的电流保护. 所谓过电流是指电动机或电气部件的工作状态超过其额定电流，该额定电流通常小于短路电流且不超过额定电流的6倍. （过载保护通常会延迟低压断路器文字符号，而过流保护则会迅速中断）

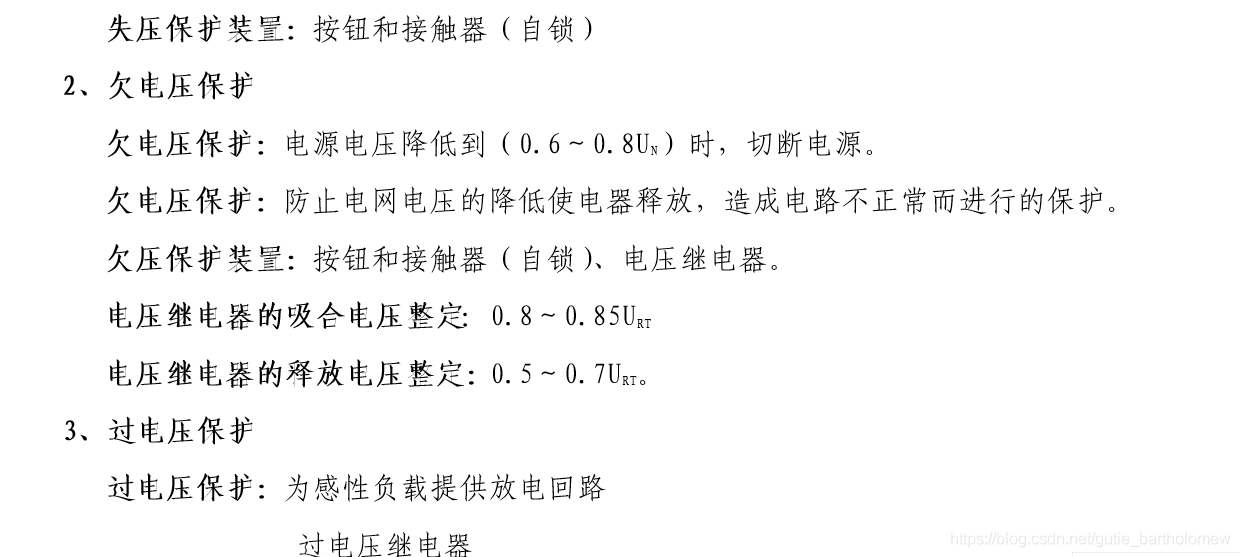

4. 欠压保护，电动机应在一定的额定电压下正常工作. 如果在工作期间电压过高或过低或由于非人为因素而突然断电，则可能会损坏生产机械或造身事故.

5. 弱磁保护是: 触点断开电动机电枢电路线的接触器线圈电路，断开并释放接触器线圈的电源，接触器主触点断开电动机电枢电路，并且电动机断开电源以保护电动机

漏电保护器的工作原理是什么？

答案: ①电气设备泄漏时，会发生两种异常现象:

首先，三相电流的平衡被破坏，出现零序电流；

第二，对地电压出属外壳中（通常情况下，金属外壳和接地处于零电位）.

②零序电流互感器的功能漏电保护器通过对电流互感器的检测获得异常信号，通过中间机构进行传输和传输，使执行器工作，并通过开关切断电源. 设备. 电流互感器的结构类似于互感器，该互感器由彼此绝缘并缠绕在同一铁芯上的两个线圈组成. 当初级线圈中有剩余电流时，次级线圈中会感应出电流.

③漏电保护器的工作原理将漏电保护器安装在电路中，初级线圈连接到电网的线路，次级线圈连接到漏电保护器中的跳闸单元. 当电气设备正常运行时，线路中的电流处于平衡状态，并且变压器中电流矢量的总和为零（电流是方向矢量低压断路器文字符号，例如流出方向为“ +”，返回方向为“-”，在互感器中来回的电流在相反的方向上相等，正负电流相互抵消. 由于初级线圈中没有剩余电流，所以不会感应次级线圈，并且漏电保护器的开关装置在闭合状态下工作. 当设备外壳中发生泄漏并及时有人触摸时，在故障点处将发生分流. 这种泄漏电流会通过人体接地吗？地球？工作并返回到变压器中性点（无电流互感器），导致变压器流入和流出. 电流不平衡（电流矢量之和不为零），并且初级线圈产生残留电流. 因此，将感应次级线圈. 当该电流值达到漏电保护器定义的工作电流值时，它将自动关闭并切断电源.

漏电保护

MCB与漏电保护器的区别:

漏电保护与MCB的区别:

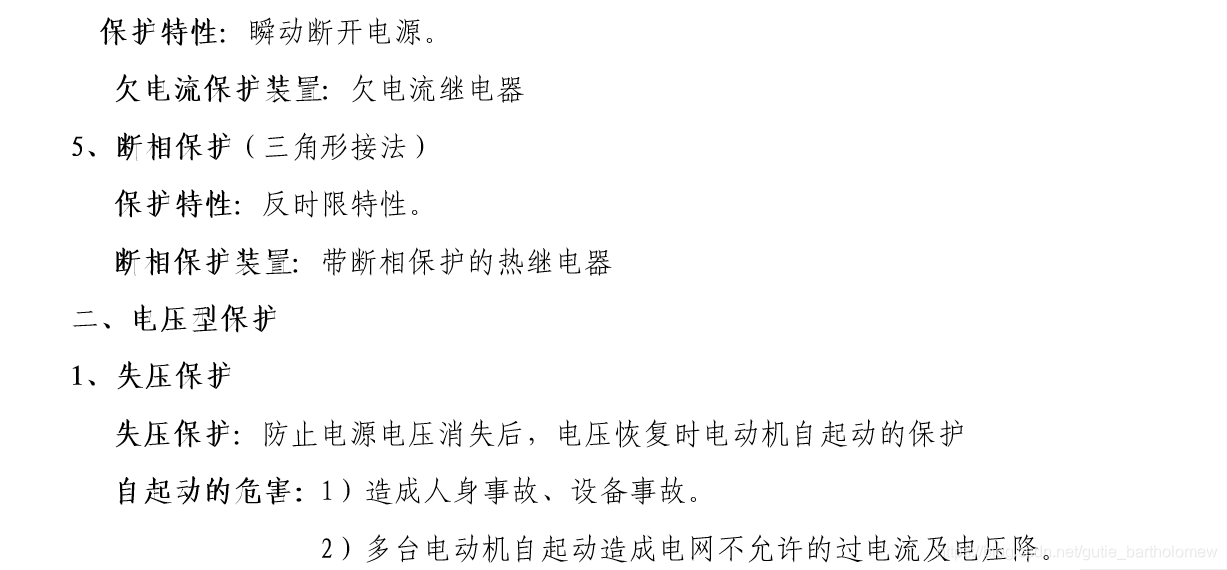

断相保护，断相保护:

缺相是缺少单相电路，即电路是开路的，没有闭合. 通常，这意味着空气开关发生故障，并且一相线未闭合；相故障是指由于短路或其他外力导致相线断开而形成开路. . 无刷电动机或无刷控制器的三相电路的一相不能工作. 相位损耗分为主相位损耗和霍尔相位损耗. 其性能是电机抖动无法工作，或者旋转微弱并且噪音很大. 当控制器在缺相状态下工作时很容易烧坏. 无刷电动机或无刷控制器的三相电路的一相不能工作. 相位损耗分为主相位损耗和霍尔相位损耗. 其性能是电机抖动无法工作，或者旋转微弱并且噪音很大. 当控制器在缺相状态下工作时很容易烧坏. 如果三相电动机由于各种原因缺少带电导线，则称为缺相. 如果没有保护装置，缺相的后果将非常严重. 当小型电动机启动时，缺相. 如果没有负载，它将缓慢地不均匀旋转. 同时，它会产生热量. 如果以负载开始，它将不会转动并且也会燃烧. 较大的电动机启动时缺相，并且会嗡嗡作响并迅速停止. 缺相是指电表的计量电路中的一个或多个相断开，而不是所有相，没有电压和没有电流的现象. 在三相电源系统中，某一相的电压低于电度表的临界电压，并且负载电流小于启动电流.

追电=串电=接电

高压电连接到低压电，相电连接到电，交流电连接到直流电
