1. 微机控制的落地式电风扇电路的工作原理图

由微型计算机控制的落地式电风扇的电路主要由直流工作电源电路,微型计算机控制电路,驱动输出电路和遥控信号接收电路组成. 为了方便阅读图片,我们以美的FS40-6DR落地式电风扇电路图为例,对微机控制落地式电风扇的工作原理进行了系统的分析.

1)直流工作电源电路

直流工作电源电路如图所示. 它会产生+ 5V直流电压,为微处理器提供工作电压.

汽车遥控锁电路讲解_遥控电风扇维修 电路_奥拓电子风扇电路

工作原理是先通过电阻R1,R2和电容器C1降压220V AC,然后通过二极管ZD1和VD1整流,然后通过电容器EC1,CC1,CC2滤波,然后输出+ 5V DC工作电压电压. 保险丝串联在交流电路中,以防止过电流. 电容器MC1是用于滤除电网中杂波信号的抗干扰电容器. 压敏电阻ZNR的作用是遥控电风扇维修 电路,当电网电压过高或雷击时,压敏电阻的电压可以断开短路并熔断保险丝,从而保护后续电路不受损坏.

2)微机控制电路

微机控制电路主要以SN8P2602BP8微处理器为核心,接收并处理按钮或遥控信号,根据用户的操作指令输出功能驱动信号,通过双向驱动旋转叶片电机和摇动电机. 晶闸管,并实现风速的调整和定时并摇头. SW1是开/关,速度控制按钮; SW2是风扇类型选择按钮; SW3是时间设置按钮; SW4是摇头按钮.

汽车遥控锁电路讲解_遥控电风扇维修 电路_奥拓电子风扇电路

3)驱动器输出电路

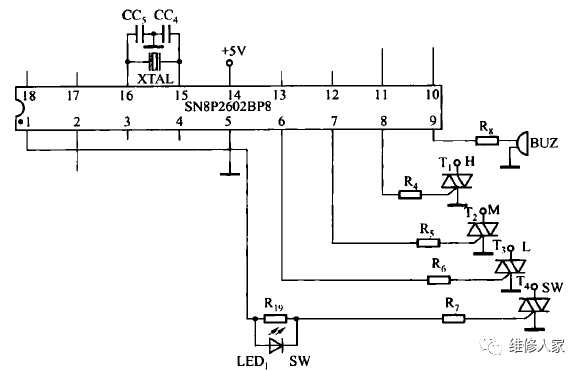

它主要由4个ZD607〜T4型双向晶闸管和电阻R4-R7组成. 从中可以看出,晶闸管T,T4的控制极由SN8P2602BP8微处理器的第一,第二和第三引脚控制. 当任何一个引脚输出高电平触发器时,相应的双向晶闸管将导通遥控电风扇维修 电路,电动机将通电.

4)遥控信号接收电路

遥控电风扇维修 电路_奥拓电子风扇电路_汽车遥控锁电路讲解

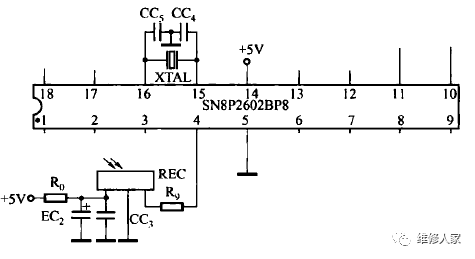

主要包括遥控信号接收头REC和电阻器R9和R. 还有电容器EC?,CC3. 其功能是从风扇遥控发射器接收红外遥控信号,并将其转换为电信号到SN8P2602BP8微处理器引脚,然后由微处理器进行处理,输出相应的功能信号.

2. 台式电风扇的电路原理图

汽车遥控锁电路讲解_遥控电风扇维修 电路_奥拓电子风扇电路

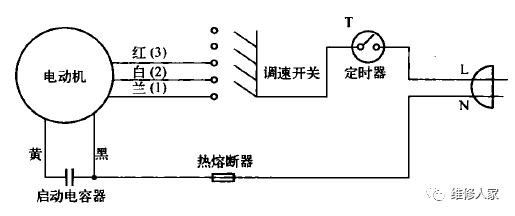

图中显示了台式电风扇的工作原理. 它主要由速度控制开关,机械计时器和风扇电动机组成. 当用户关闭正时开关并按下速度控制开关时,电动机将依靠动力运行.

3. 鸿运风机电路工作原理图

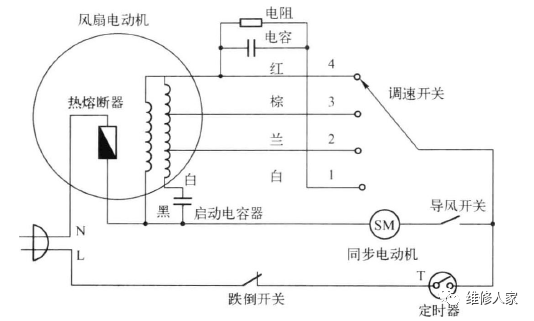

上图为美的KYT2-25命运风扇的电路工作原理图. 它主要由调速开关,导风开关,下降开关,同步电动机,旋片电动机和计时器组成. 当电风扇直立时,跌落开关打开. 此时,定时器开关打开,速度控制开关调至档位. 此时,电动风扇电动机通电运行,风扇开始吹动. 当按下导风开关时,交流电流流经同步电动机的两端并旋转,从而驱动导风窗引导风. ......
