电子百科全书: 低压断路器的学习

首先，低压断路器的功能

低压断路器也称为自动空气开关，或简称为断路器. 它集成了控制和多种保护功能. 当线路正常工作时，它充当电源开关以打开或关闭电路；当电路出现短路，过载和电压故障时低压断路器符号，它会自动跳闸以切断故障电路，从而保护线路和电气设备.

第二，低压断路器的分类

根据操作模式: 有电动操作，储能操作和手动操作.

根据结构: 有通用型和塑料壳型.

根据使用类别: 有选择类型和非选择类型.

根据灭弧介质的不同，有油浸式低压断路器符号，真空式和空气式.

根据动作速度: 有快速型和普通型.

根据极数: 有单极，偶极，三极和四极.

根据安装方法: 有插入式，固定式和抽屉式.

最常用的是DZ系列塑壳低压断路器.

三，低压断路器的结构

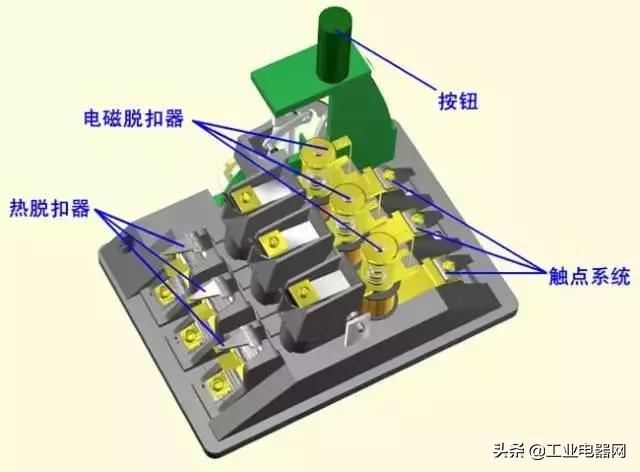

DZ5系列低压断路器由触头系统，灭弧装置，操作机构，热脱扣器，电磁脱扣器和绝缘壳组成.

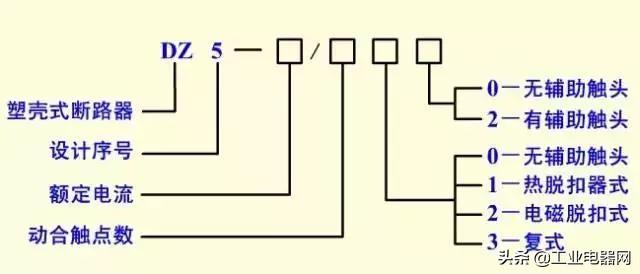

低压断路器的四，符号和型号含义

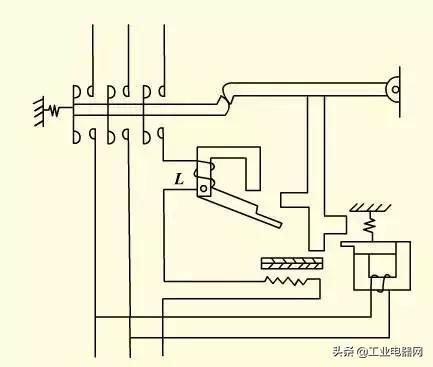

五，低压断路器的内部结构:

六. 断路器的电气图形符号和文本符号如下:

七，低压断路器的选择

1. 低压断路器的额定电压和额定电流不应小于线路的正常工作电压和计算出的负载电流.

2. 散热装置的设定电流应等于受控负载的额定电流.

3. 电磁释放的瞬时跳闸设置电流应大于负载正常工作时可能出现的峰值电流. 对于用于控制电动机的断路器，瞬时跳闸设置电流可以选择如下:

式中，K为安全系数，为1.5〜1.7；这是电动机的启动电流.

4. 欠压脱扣器的额定电压应等于线路的额定电压.

5. 断路器的极限分断能力应不小于电路的最大短路电流.
