我们都知道，蒸发器和冷凝器位于空调的四个主要部分内. 今天，我将带您全面了解冷凝器和蒸发器的结构和应用. 努力学习，您的薪水会上涨！上升！上升！

冷凝器

1

分类（根据冷却方法）

风冷式冷凝器冷凝器与蒸发器压力差，水冷式冷凝器（管壳式冷凝器，套管式冷凝器，壳管式冷凝器，螺旋板式冷凝器，浸入式冷凝器），蒸发式和喷雾式冷凝器.

2

风冷冷凝器

1. 应用对象:

它通常用于某些小型制冷设备，例如冰箱，冰柜，小型空调，冷车和汽车空调.

优点: 不需要水，安装简单，可以放在屋顶；传热系数小，受环境温度影响大，环境恶化，粉尘难以清除.

限制: 仅用于氟利昂冰箱.

分类: 根据空气流量，可分为自然对流冷却冷凝器和强制对流冷却冷凝器.

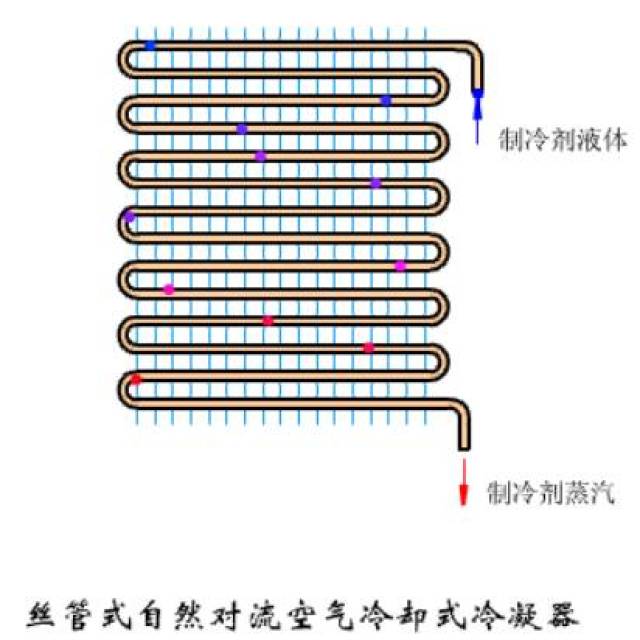

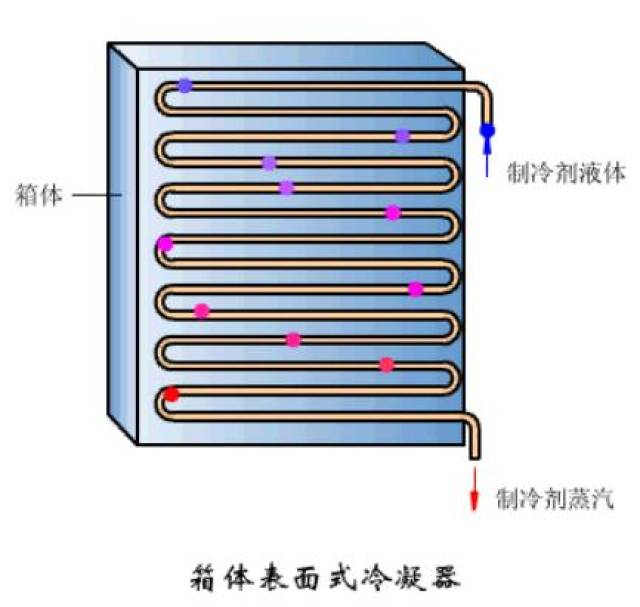

2. 自然对流冷却冷凝器

（1）组成: 红色铜管（无缝钢管）和镀铜钢丝.

（2）特点: 无风扇，节省功耗，噪音小，传热系数低.

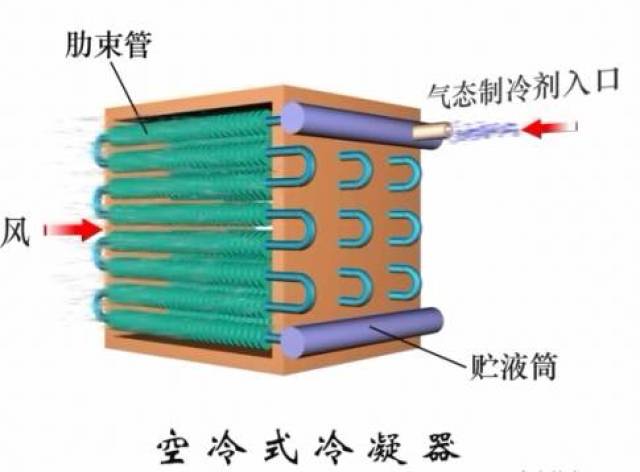

3. 强制对流冷却冷凝器

（1）组成: 红色铜管（无缝钢管），散热片和轴流风机.

（2）原理

（3）特点: 功耗高，噪声大，传热系数高.

3

水冷冷凝器

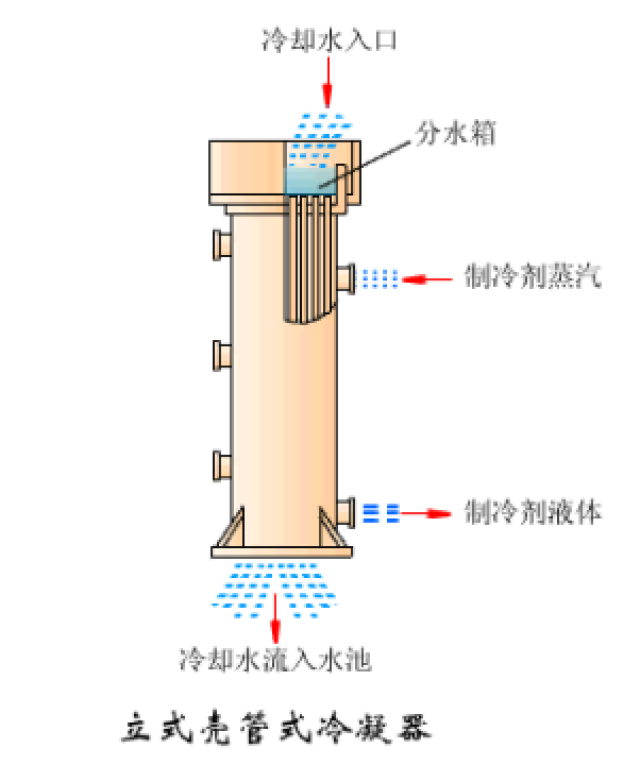

1. 壳管式水冷冷凝器

特点: 传热系数高，占地面积小，易于清洁；耗水量大，体积大.

适用于: 大中型氨制冷系统.

卧式管壳式冷凝器:

适用于: 氨或氟利昂制冷系统

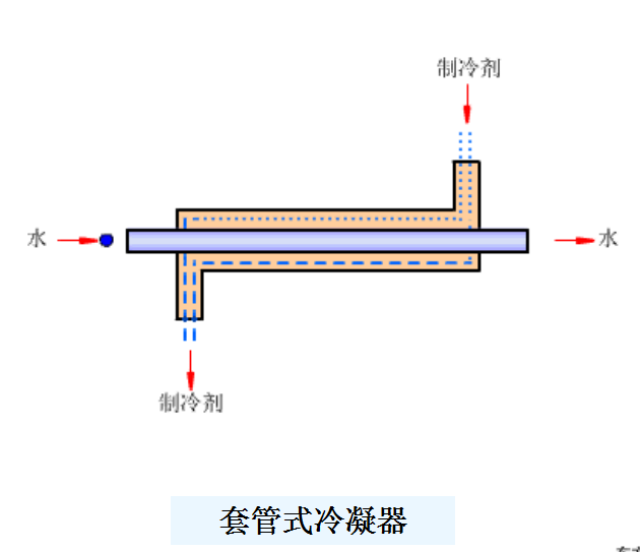

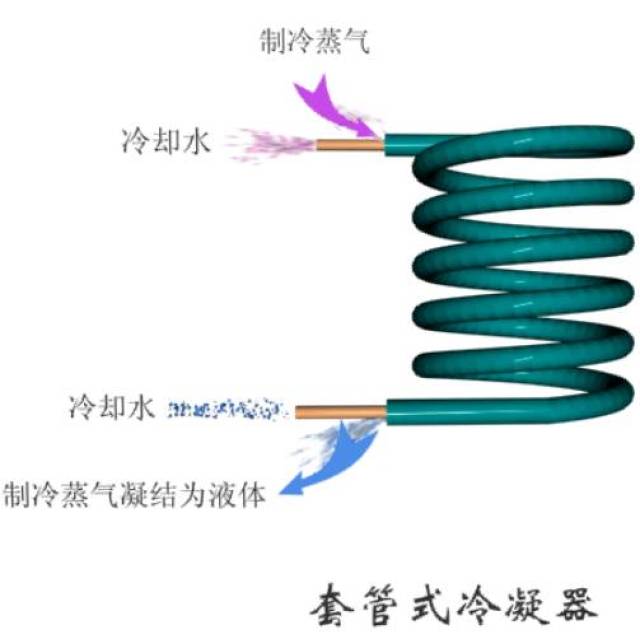

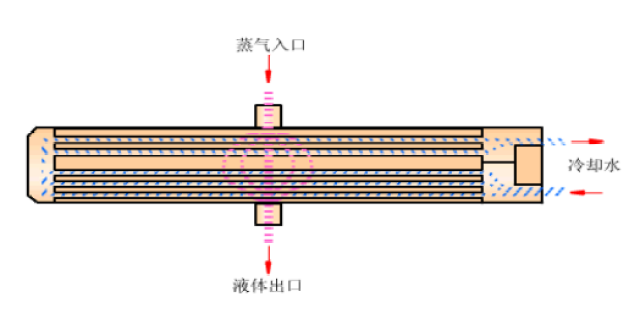

2. 套筒式冷凝器

特点: 传热系数高，单位占地面积小，结构简单；金属消耗量大，难以清洁且耐水性高.

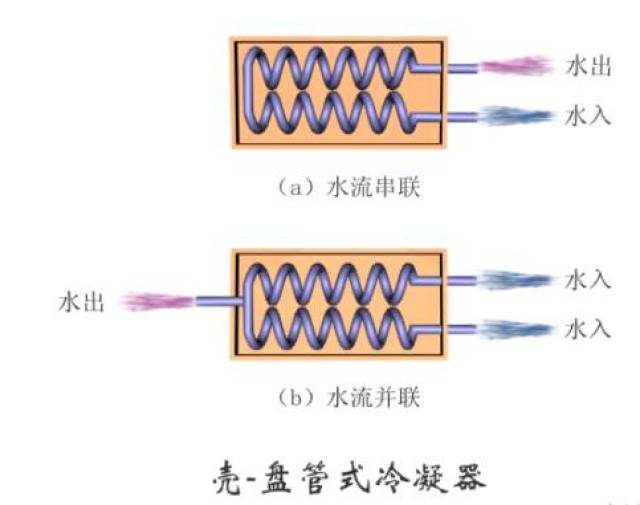

3. 壳管冷凝器

特点: 结构简单，无法机械清洗，对水质要求严格，需要定期化学清洗.

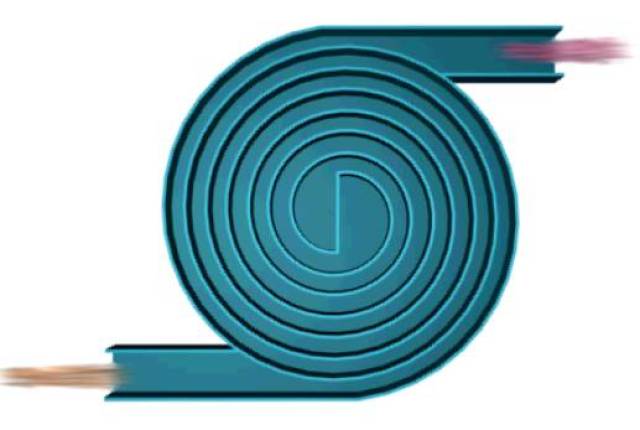

4. 螺旋板冷凝器

特点: 体积小，重量轻，传热系数高，但不适合高压，内部清洁和检修困难，对水质要求严格.

4

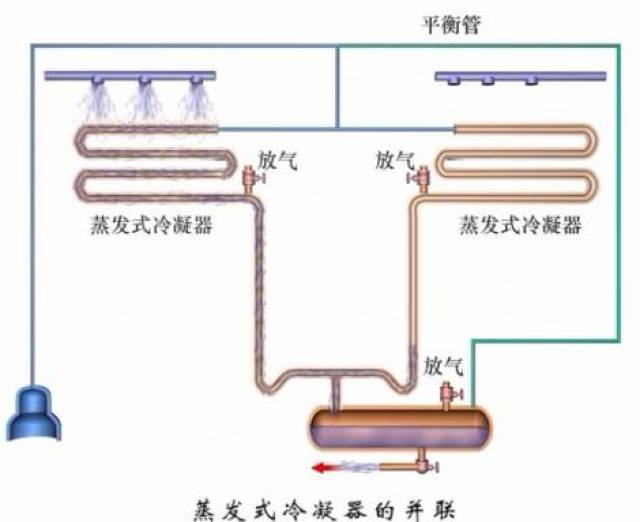

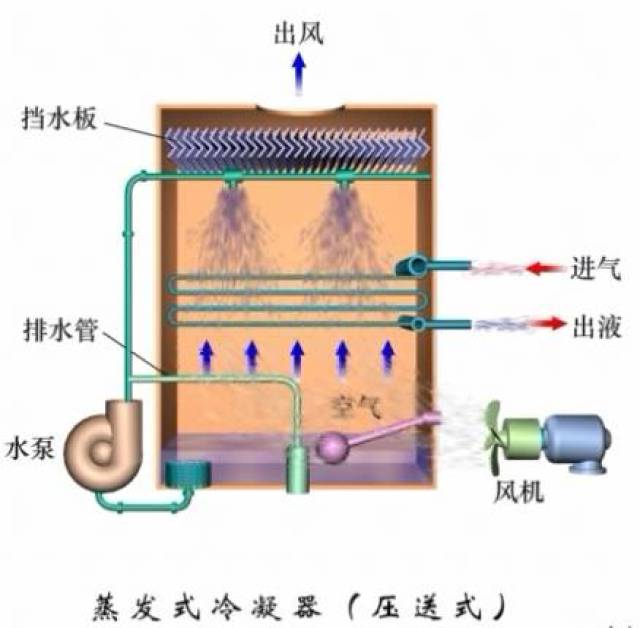

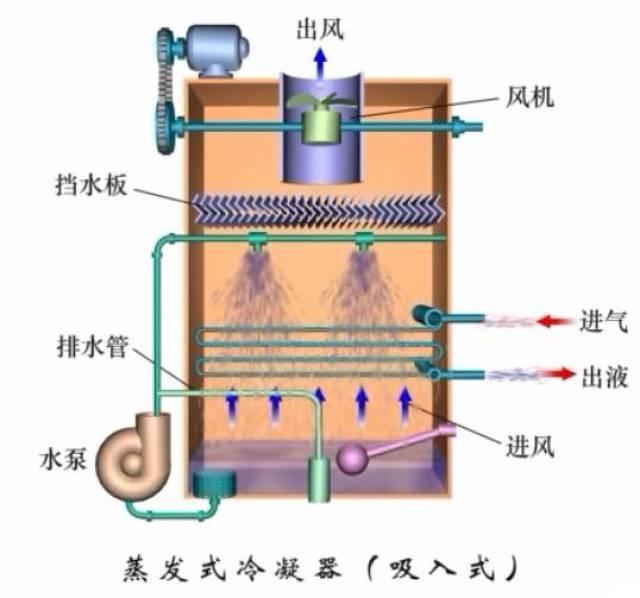

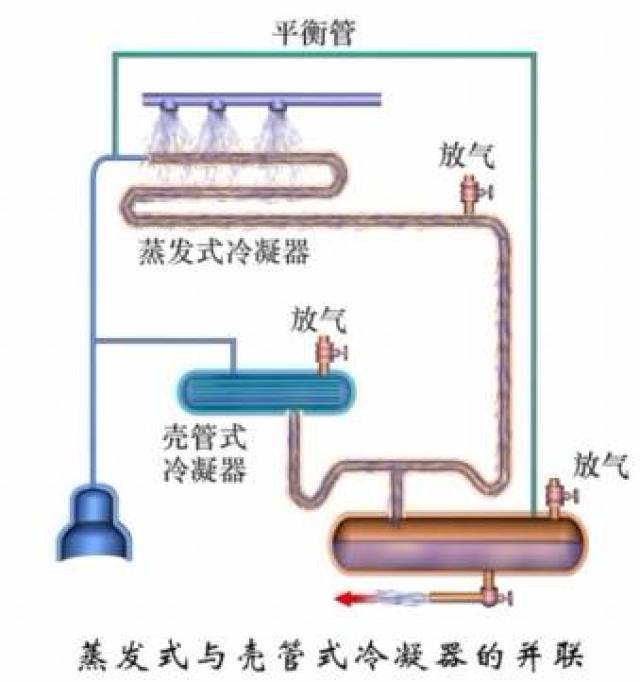

蒸发冷凝器

特点: 节水，低成本，结构简单，易于去除水垢，体积小

5

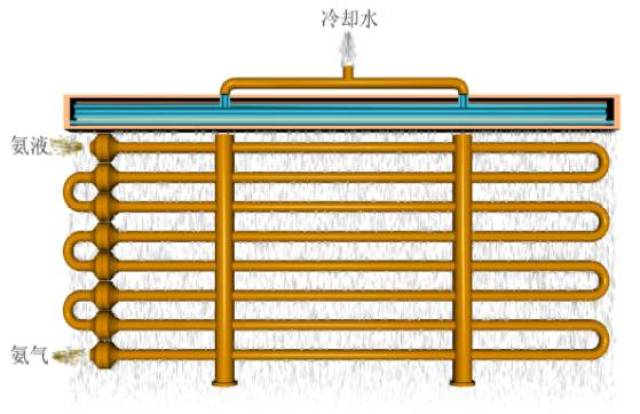

喷雾冷凝器

特点: 结构简单，易于使用，易于去除水垢，对水质要求低，但金属消耗大，占地面积大，传热系数低.

蒸发器

1. 功能:

制冷剂液体在蒸发器中蒸发并吸收冷却介质的热量，达到冷却的目的.

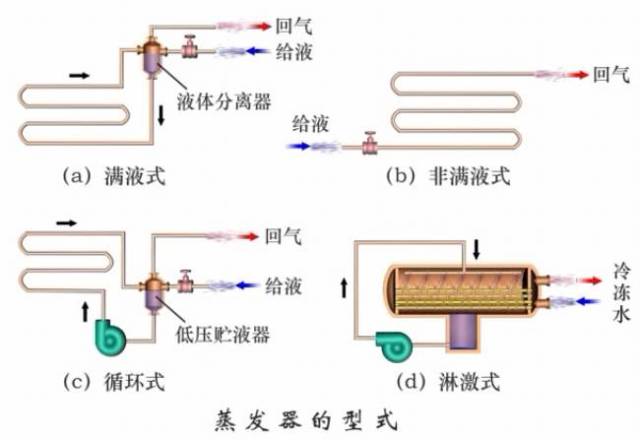

2. 分类

根据蒸发器的充满度和蒸发量，它分为四种类型:

干式（非全液体）蒸发器，循环式蒸发器，全液体蒸发器，喷雾式蒸发器.

1

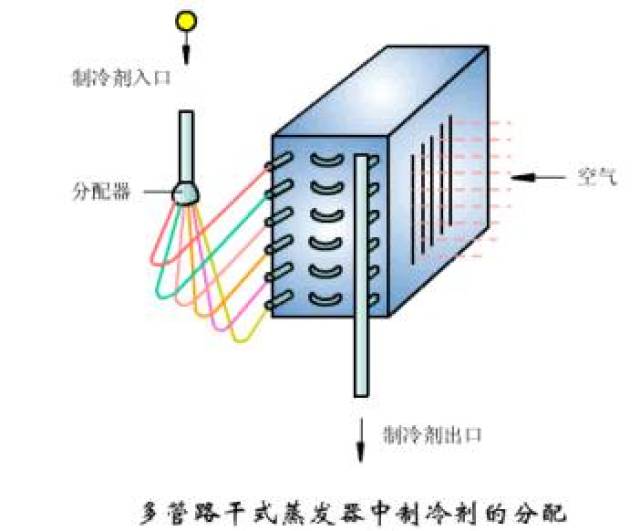

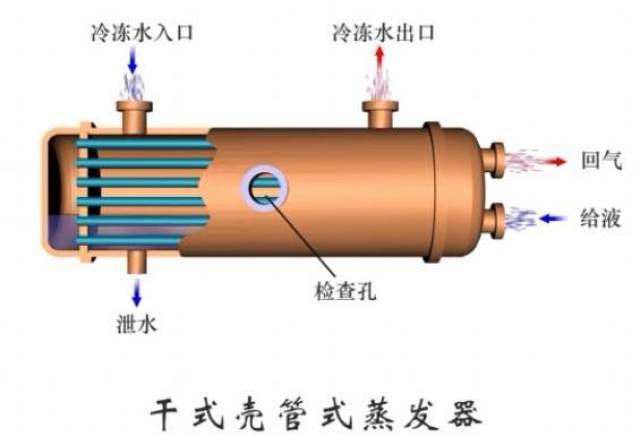

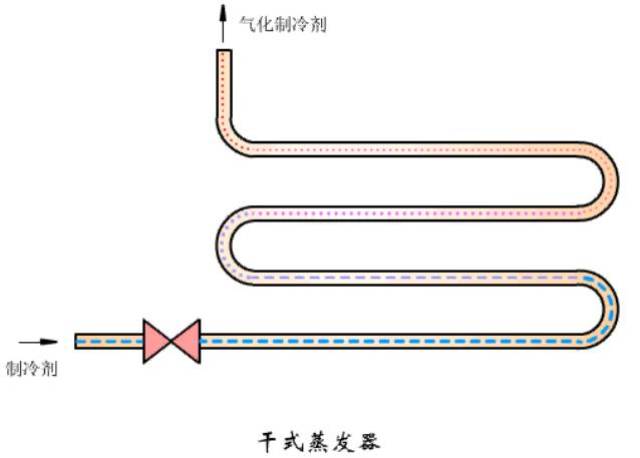

干式蒸发器

1. 定义:

蒸发器，其中制冷剂液体在管中一次完全蒸发.

2. 工作过程:

3. 适用对象: 常用于冷库或冷库空调.

4. 干式蒸发器的特点

（1）优点: 液体填充少，无需储液器或储液器小，易于将蒸发器中的油排回到压缩机中，冷却能力损失小，可降低冻结的风险.

（2）缺点: 传热系数低.

5. 分类:

根据冷却对象的不同，可分为: 冷却液类型（U型管，直管型，板式蒸发器），冷却风类型（平滑管型，翅片管型）.

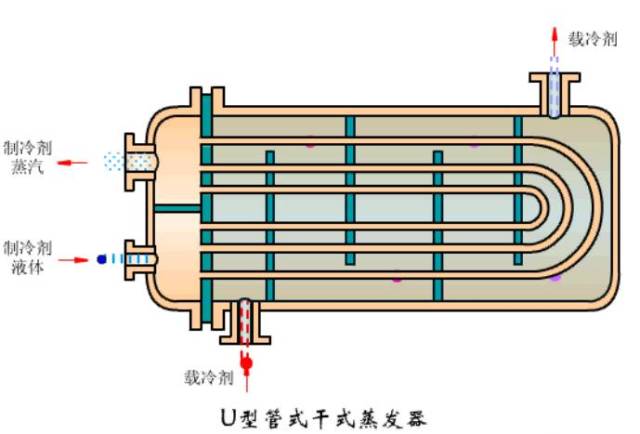

（1）U型管干式蒸发器

优点: 可以预先组装管组，可以抽出和清洗管外的​​污垢，消除热应力，制冷剂分布均匀，传热效果好.

缺点: 在制造管组时使用了不同的模具. 不能使用纵向内部肋管. 损坏的管子不容易更换.

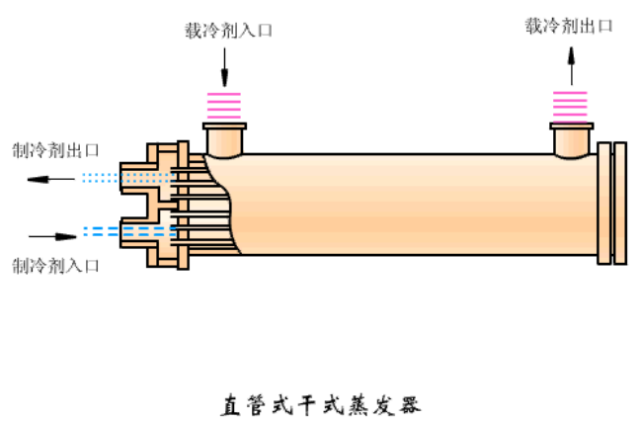

（2）直管干式蒸发器

组成: 外壳，管子侧面，挡板，端盖，管板等；

为了提高传热系数，内管可以是光滑管，也可以是带有纵向内部散热片的管，

通常不使用外部肋骨管.

（3）平板蒸发器

优点: 电阻小，结构紧凑，金属消耗少，传热面积可调等.

2

循环蒸发器

1. 定义:

一种蒸发器，需要多次制冷剂液体循环才能完全蒸发. 运作方式:

2. 功能:

传热系数高，但体积大，需要大量制冷剂，运行成本高.

3

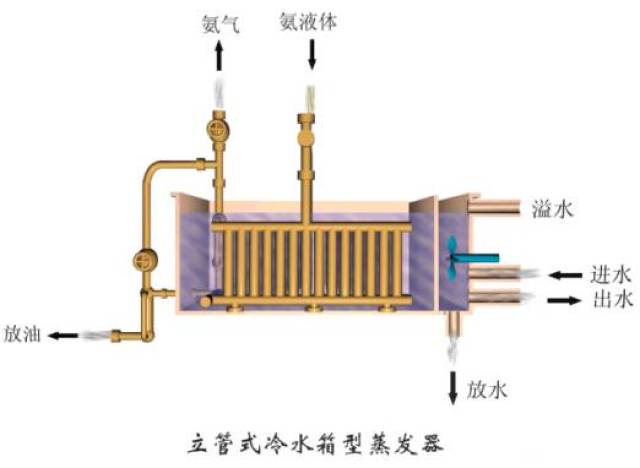

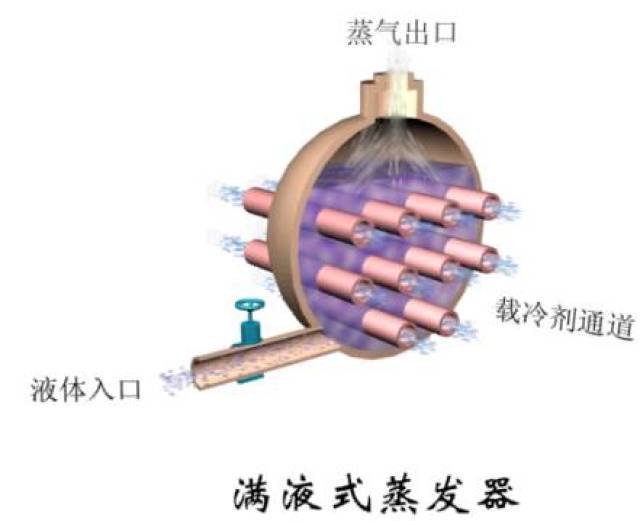

液体蒸发器

1. 工作原理

2. 功能:

结构紧凑，传热效果好，易于安装和使用；但是制冷剂充注量大，底部的蒸发温度略高，以减小传热温度差，对于氟利昂蒸发器冷凝器与蒸发器压力差，润滑油难以排放，制冷剂容易冻结.

3. 其他类型的蒸发器
