组件符号

由于继电器由线圈和触点组两部分组成，因此在电路图[继电器（图1）]中继电器的图形符号也包括两部分: 长框代表线圈；一组联系人该符号表示联系人组合. 当触点不多且电路相对简单时，触点组通常直接画圈架的侧面. 这种绘制方法称为集中表示.

电子符号和:

继电器线圈在电路中用长方框符号表示. 如果继电器有两个线圈，请平行画两个长盒子. 同时，继电器的字母符号“ J”标记在长框的内部或旁边. 接力

220v时间继电器的接线图如下（先预设所需的延迟时间，然后再打开电源. 此时，显示屏将从零开始计数. 达到预设时间时，延迟，数字显示此时将保留该号码，并执行定时控制. ）:

1.

2.

扩展的:

继电器（英文名称: relay）是一种电气控制装置，是一种当输入量（励磁量）改变为指定要求时，导致电气输出电路中的控制量发生预定阶跃变化的一种改变. 电器.

它在控制系统（aka输入回路）和受控系统（aka输出回路）之间具有交互关系. 220V继电器物理接线图

通常用于自动控制电路中. 它实际上是一个“自动开关”，它使用小电流来控制大电流的运行.

因此它在电路中起着自动调整，安全保护和转换电路的作用.

参考: 时间继电器

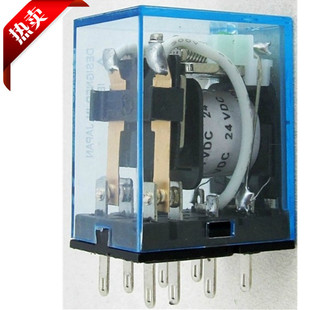

通常采用以下连接方式

13、14是继电器线圈. 继电器中有一个小灯. 如果是直流电，则为13负，14为正

内部有4组触点，通常在继电器上有一些提示.

第1组: 公共线路9 1号常闭5号常开

第2组: 公共线路10，第2号为常闭，第6号为常开

第3组: 第11条公共线路，第3条正常关闭，第7条正常开放

第4组: 第12条公共线路第4号正常关闭第8条正常开放

您可以使用13、14、9和5的4个端子（如果要使用常闭触点，请使用13、14、9、1）

继电器（英文名称: relay）是一种电气控制设备. 当输入量（励磁量）变化到规定的要求时，这种变化会导致电气输出电路中的控制量发生预定的阶跃变化. 电器. 它在控制系统（aka输入回路）和受控系统（aka输出回路）之间具有交互关系.

通常用于自动控制电路中. 它实际上是一个“自动开关”，它使用小电流来控制大电流的操作. 因此，它在电路中起着自动调整，安全保护和转换电路的作用.

展开信息

当电力系统中的电力组件（例如发电机，线路等）或电力系统本身发生故障并危及电力系统的安全运行时，可以及时向操作人员发送警告信号，或直接发送到受控断路器发出跳闸命令以终止这些事件发生的自动测量和设备. 实现这种自动措施的整套设备通常称为继电保护装置.

基本原则

继电保护主要利用发生短路或异常情况时电力系统中组件的电量（电流，电压，功率，频率等）的变化来形成继电保护动作的原理，其他物理量终端继电器线圈接线，例如变压器. 伴随油箱故障或油压强度增加，大量的气体和油的流速增加. 在大多数情况下，无论哪种物理响应，继电保护装置都包括测量部分（和固定值调整部分），逻辑部分和执行部分.

①电力系统运行中的参数（例如电流终端继电器线圈接线，电压，功率因数角）在正常运行和故障条件之间明显不同. 继电保护装置利用这些参数的变化，在反射和检测的基础上判断电力系统故障的性质和范围，然后作出相应的响应和处理（例如发出警告信号或使断路器跳闸等）. ）.

②. 继电保护装置原理框图分析:

A. 采样单元---将受保护的电力系统的物理量（参数）电气隔离并将其转换为继电保护装置中的比较识别单元可接受的信号，该信号由一个或多个传感器组成，例如电流和电压变形金刚.

B. 比较和识别单元---包括给定单元，将来自采样单元的信号与给定信号进行比较，以便下一级处理单元发出哪种信号. （正常状态，异常状态或故障状态）比较和识别单元可以由4个电流继电器组成，两个继电器用于快速断开保护，另一个继电器用于过电流保护.

电流继电器的设定值为给定单位，电流继电器的电流线圈从采样单元（电流互感器）接收电流信号. 当电流信号达到电流设定值时，电流继电器动作并通过其触点. 下一级处理单元发送信号，使断路器最终跳闸；如果电流信号小于设定值，则电流继电器不起作用，并且传送到下位单元的信号也不起作用. 标识比较信号“快速中断”和“过电流”的信息将发送到下一个单元进行处理.

C. 处理单元---接收来自比较识别单元的信号，根据比较识别单元的要求进行处理，并根据比较输出的大小，性质和顺序确定保护装置是否应链接动作；由时间继电器，中间继电器等组成. 电流保护: 速断-中间继电器动作，过电流-时间继电器动作. （延迟的过程）

D. 执行单元---故障的处理由执行单元执行. 执行单元通常分为两类: 一类是声音和光信号继电器；另一类是声音和光信号继电器. （例如电哨，电铃，闪光灯等），另一个是断路器*的操作断开线圈，从而将断路器断开.

E. 控制和操作电源-继电保护装置需要自己独立的交流或直流电源，并且电源的功率也会根据受控设备的数量而增加或减少；交流电压通常为220伏，功率超过1KVA.

参考: 百度百科中继保护设备

继电器和开关可以使用继电器的常开触点和开关触点的并联连接来形成自锁，

然后在控制主线中串联一个常闭开关.

通过这种方式，可以实现以下功能: 按下常开开关，连接控制电路，继电器闭合，继电器触点保持闭合，

如果按下常闭开关，则控制电路断开，继电器断开.

这里介绍220V继电器的实际接线图和220V小继电器的接线图！谢谢大家的阅读！希望它能对大家有所帮助！
