五个常见电气组件的图示，带有电气符号和图形符号

有很多刚接触电工的朋友，不知道从哪里开始. 今天，我们开始了解一些常见的电气组件空气开关电路图符号，并了解它们的性能和符号以更好地学习物理布线.

一个，接触器

接触器是用于控制电动机的最常见的电气组件.

接触器

此接触器的型号为CJX2-2510

C AC，J AC接触器，X2是设计序列号，25表示额定电流为25a，1表示有一个常开辅助触点，0表示有0个常闭辅助触点.

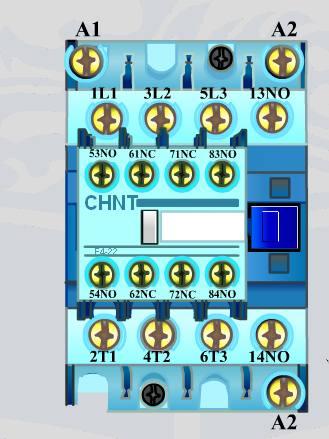

标记为NO的位置对应于常开触点，标记为NC的位置对应于常闭触点. 在该接触器上粘贴了一个辅助触点，并添加了两组常开点和两组常闭点.

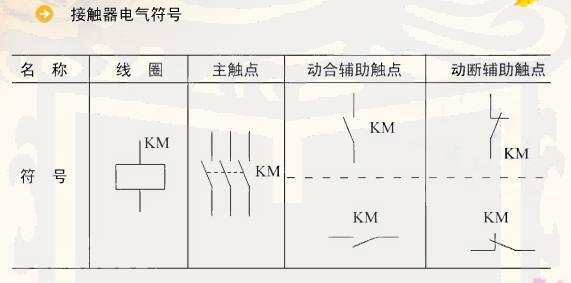

符号

接触器既有交流电又有直流电，因此在使用时请注意区分. 大多数接触器具有两个A2触点，它们在内部连接在一起.

第二，接力

普通继电器: 热过载继电器，中间继电器，时间继电器

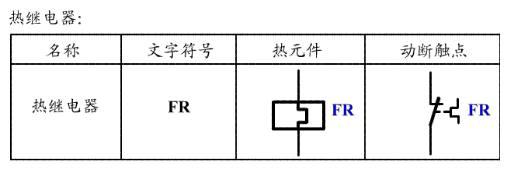

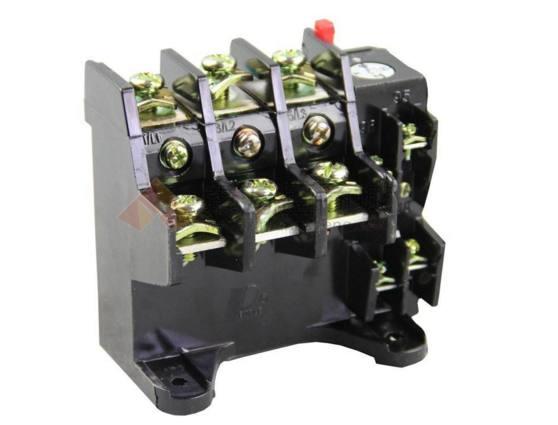

热过载继电器

符号

热过载继电器主要用于保护电动机. 使用时，常闭点需要连接到接触器的线圈. 当电动机电流达到继电器的设定值时，热继电器将被切断.

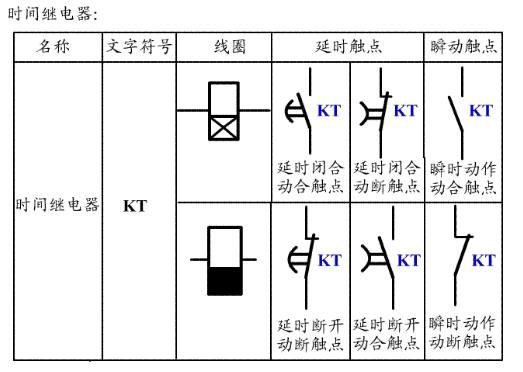

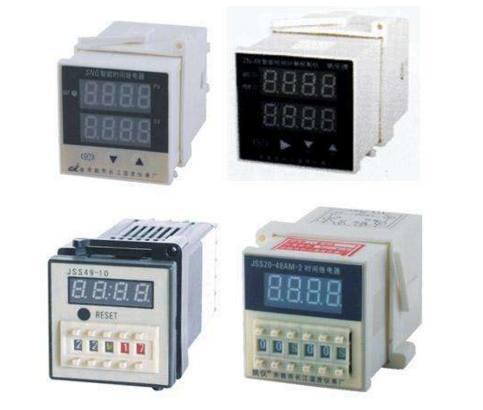

时间继电器

符号

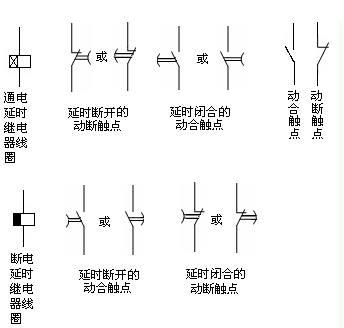

时间继电器也有很多种，要注意区分其动作触点，有些动作触点具有延迟功能，有些只是瞬时动作触点. 还有一个图形符号，用于区分通电延迟和断电延迟.

必须区分两种情况

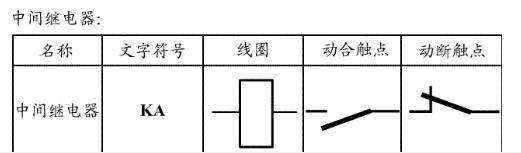

中间中继

符号

中间继电器的图形符号与接触器的图形符号相似，文本符号为KA. 线圈也分为交流和直流，使用时要注意区分.

三，断路器

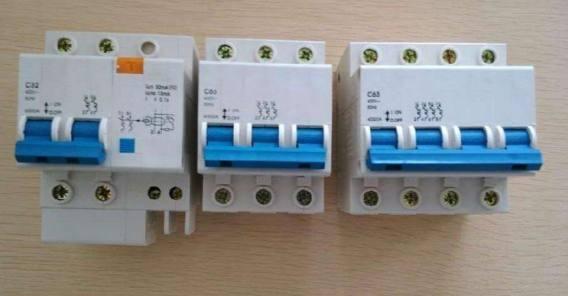

断路器

普通断路器: 空气开关和漏电保护

例如，此断路器型号为DZ47-63 C10

47是设计序列号，而63是框架级电流，这也是它可以承受的最大电流值. C10代表额定电流，这就是我们所说的保护电流. 当达到此电流值时，断路器将跳闸.

四空气开关电路图符号，切换

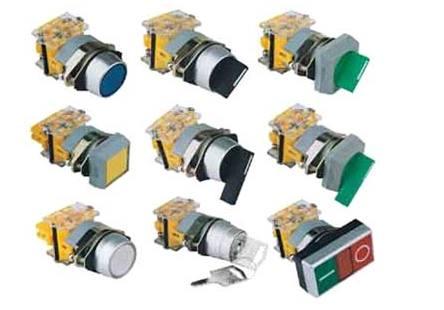

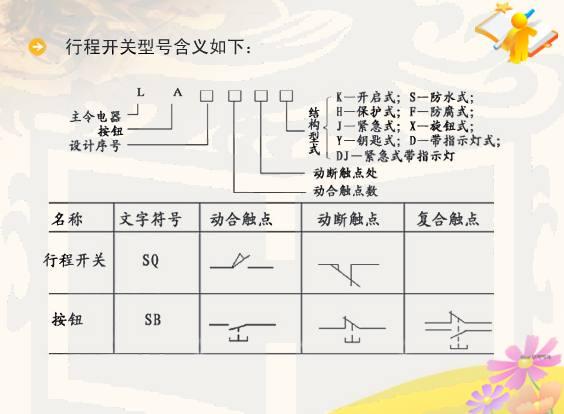

按钮开关

按钮开关类型很多，常见的包括齿轮开关，带指示灯的开关，自复位开关，紧急停止开关等. 这些开关的底部有两组开关，通常是一组打开并正常关闭一组，可以根据需要进行接线. 行程开关的原理相同，连接方法相似.

符号

五个保险丝

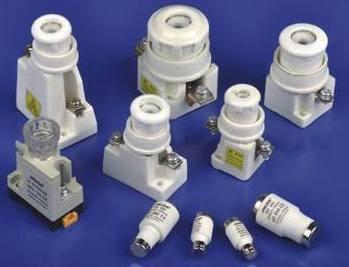

保险丝

符号

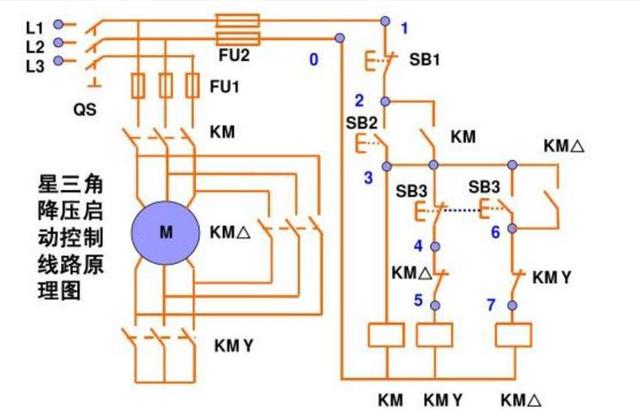

以上是几种常见的电气组件. 如果您熟悉它，则可以找到一些简单的电路图，学习物理接线，并附带一个手动星形-三角形电路图. 有兴趣的朋友可以尝试服用.

星三角
