教您如何配置冰箱压缩机的启动器和热保护器

教您如何配置冰箱压缩机的起动器和热保护器55生命维护网（）结束发布当使用维修过的冰箱压缩机时，会遇到热保护器，起动器和压缩机不匹配的问题可以仅在选择与压缩机匹配的热保护器和起动器时才能保证. 冰箱压缩机的大部分损坏是由于电源电压的变化超出规定的允许范围（某些电压低于180V，有些电压高于240V）引起的. 为了防止压缩机因电压变化而损坏，必须测试热保护器的断开电流和双金属带的复位时间. 测试重锤启动器的启动器和释放电流，以找出符合压缩机工作条件的条件. 热保护器的选择热保护器在电路中的作用是: 压缩机过载时，其过载电流很大，并且过载电流流过热保护器中的热电阻丝，导致热电阻丝发热，造成圆盘形双重. 金属板向上弯曲，断开接触点并切断电流，这对保护压缩机起了作用. 选择热保护器以匹配压缩机，即，热保护器的断开电流略小于压缩机的保护电流. 测量压缩机保护电流的方法是（见图1）: 将压缩机绕组连接至165V电源（启动绕组未通电，压缩机处于热状态），然后用A表示电流仪表被压缩机器的保护电流. 断开热探测器电流的方法是（参见图2）: 在常温下，将稳压器的输出电压连接到功率约20W，电压约220V / 6V的变压器，并且热保护器直接连接到变压器的6V输出，使用钳形电流表测量流过热保护器的电流并记录通电时间.

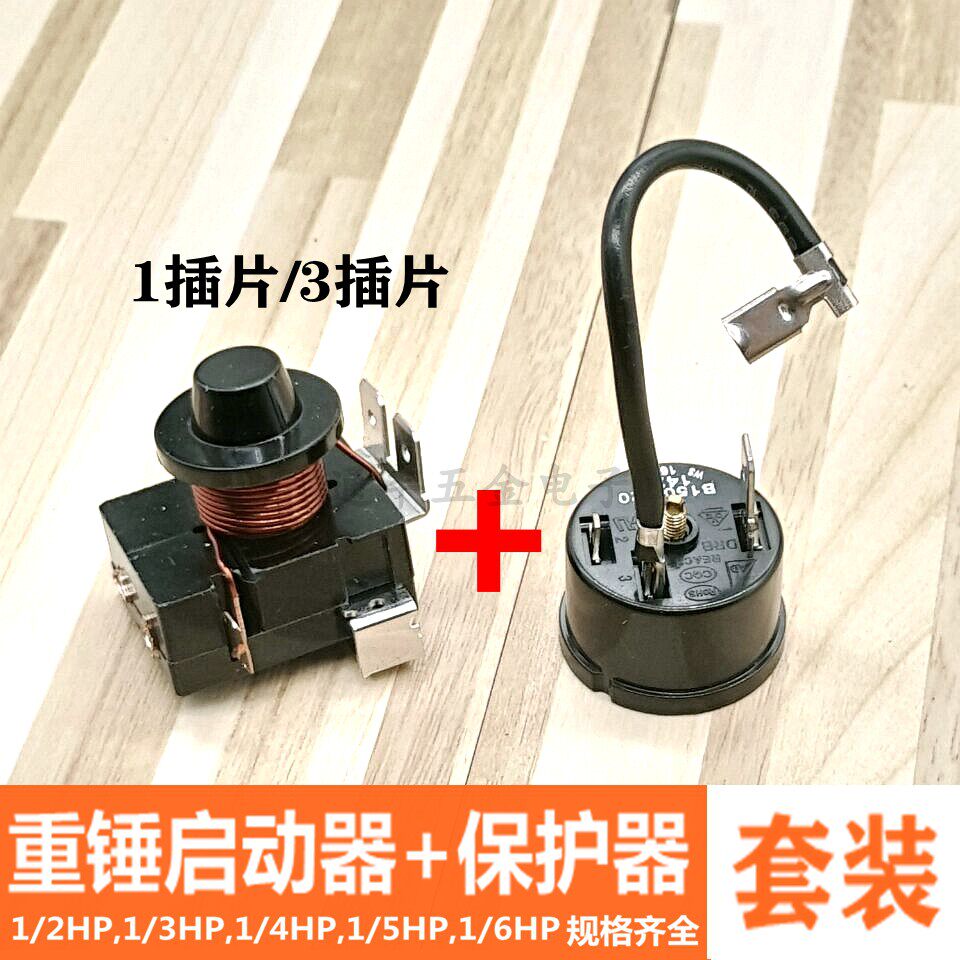

调节调节器的电压以改变通过热保护器的电流. 如果可以在5到14秒内断开热保护器的蝶形双金属片，则此时流经热保护器的电流就是热保护器的断开电流. 如果热保护器的断开电流略小于压缩机的吸入电流，则热保护器与压缩机完全匹配，并且还取决于热保护器的复位时间. 蝶形双金属片的复位时间应为2至5分钟，对于压缩机来说，较长的复位时间是合适的. 如果蝶形双金属片的复位时间短，则压缩机的高压排出端和低压吸入端之间的压力差太大，并且压缩机无法启动. 此时，流经压缩机绕组的电流非常大，这将导致绕组烧坏. . 通常在常温下，当热保护器的断路电流约为4A时，应与约100W（1 / 8HP-1 / 7HP）的压缩机相匹配；当热保护器断开电流约为4.5A时，可以与压缩机周围的120W（1 / 6HP）相匹配；当热保护器的截止电流约为5.0A时冰箱启动器保护器，可以与约145W的压缩机匹配. 当热保护器的截止电流约为5.5A时，可以与150W（1 / 5HP）匹配左右压缩机配合使用. 锤击起动器的选择锤击起动器在电路中的作用是: 当压缩机连接到电源时，起动电流将很大，起动器上的线圈产生的电磁力也很大，重量很大如图所示，在该电磁力的作用下，动触头与起动绕组的固定接点接触，压缩机的起动绕组连接到电路，压缩机开始运行，如图所示在图3中.

这时，启动电流逐渐减小. 当压缩机转数达到同步转数的75〜80％时，起动机上的电磁力就不再能举起重物，而重物下降而形成动触头和固定触头. 当该点断开时，启动绕组与电路断开，配重启动器完成启动任务. 当电源电压低于允许范围时，启动器的重量不能被电磁力吸引，并且启动绕组不会连接到电路冰箱启动器保护器，因此压缩机无法启动. 此时，流经运行的绕组的电流非常大，绕组将被烧毁. 当电源电压过高并超过允许范围时，电锤启动器中的动触头将粘在启动绕组的固定触头上，启动绕组无法从电路上断开并烧毁，从而锤启动器压缩机的启动任务无法成功完成. 为了选择锤启动器和压缩机之间的匹配，实际上要求锤启动器在低电压或高电压时能够平稳地启动压缩机. 测试电锤启动器和压缩机之间的匹配性的方法如下: 首先，使用调压器将电源电压调节到165V，然后将电锤启动器插入压缩机端子. 打开电源后，查看压缩机的启动. 如果它可以连续正常启动三遍（电磁力吸住砝码，并且动触头与启动绕组的固定触头紧密接触，则断开连接），表明砝码电源电压低时，起动机和压缩机匹配. 如果压缩机无法启动（压缩机绕组正常），则启动器上的线圈匝数较少，应增加启动器上的线圈匝数影响（使用相同规格的漆包线）.

再次测试. 然后将电源电压调整为240V，然后打开电源，压缩机仍可以连续三次正常启动（活动触点与固定触点断开），这表明该重锤启动器已与电源电压高时的压缩机. 如果压缩机启动后起动器上的动触头和固定触头无法断开，但被卡住，则需要减少配重起动器上的线圈匝数，然后在电压低时重新测试起动器. 电压高时压缩机出现这种情况. 也可以使用以下方法来选择重量启动器和压缩机之间的匹配: 1.测量压缩机的保护电流（见图1）. 2.将配重起动器连接到低压电源，然后使用调压器调节电压以缓慢增加电压. 吮吸重物时的电流为启动器的吸合电流. 然后缓慢调节电压调节器以使电压下降，重量下降时的电流即为起动器的释放电流. 要求压缩机的保护电流大于重锤启动器的吸入电流，并且压缩机的放电电流小于重锤启动器的放电电流. 满足上述条件的配重起动器可以与压缩机匹配. 上海家电维修（）
