电气，二次接线图识别中常用的新旧文本符号比较表

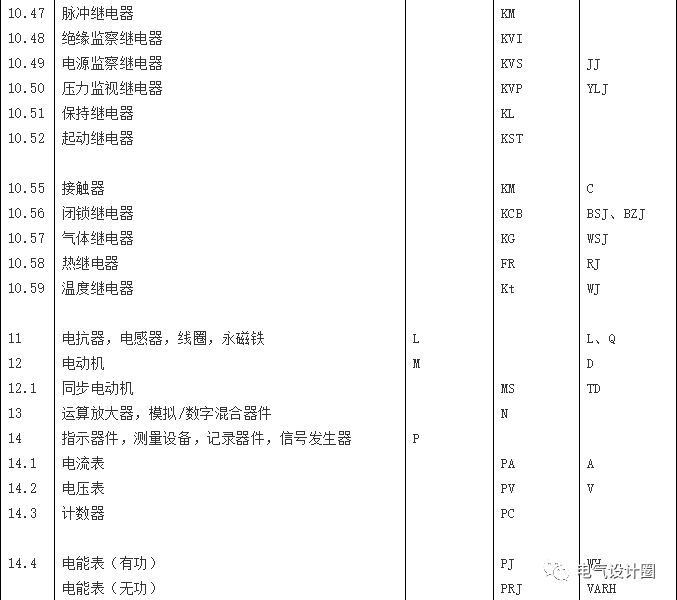

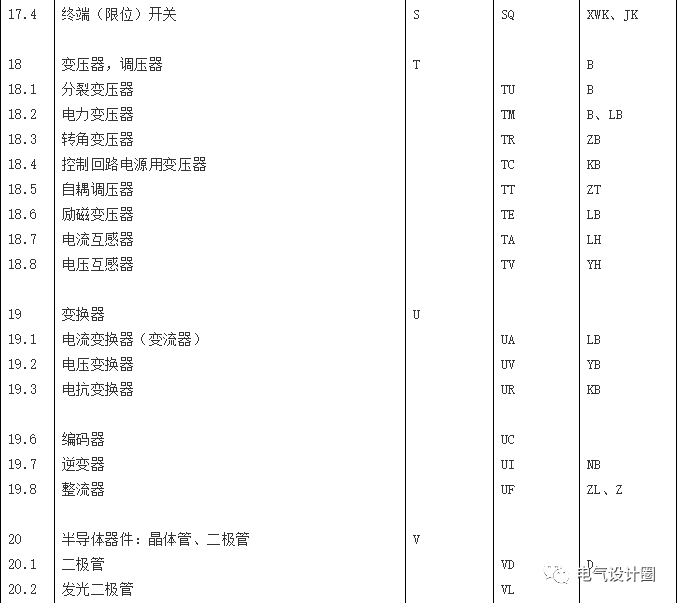

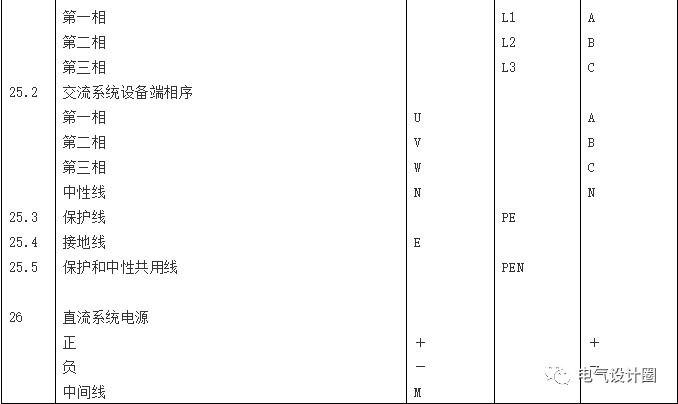

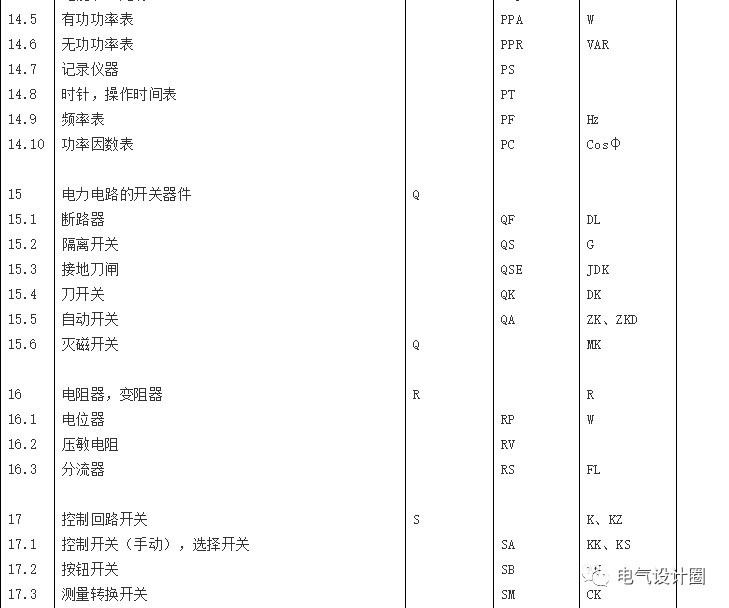

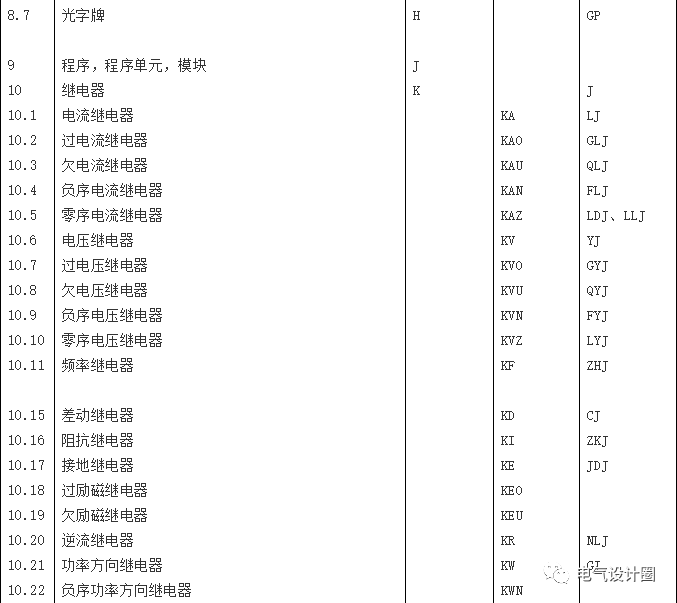

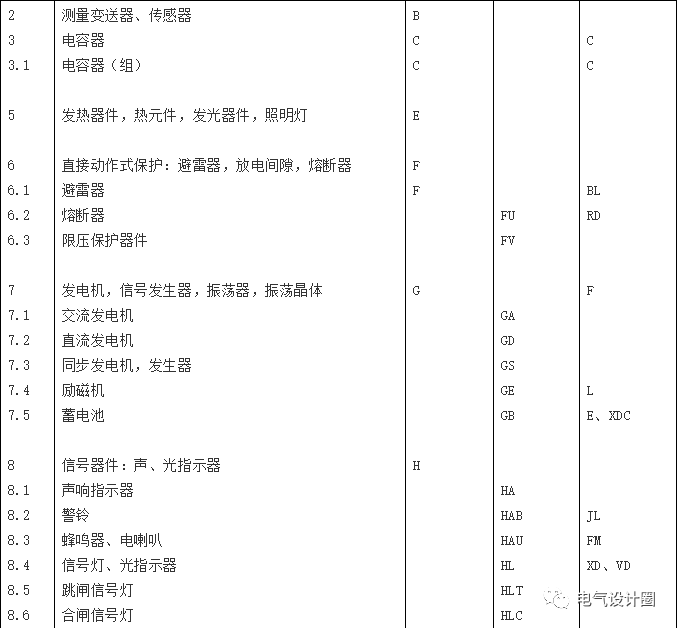

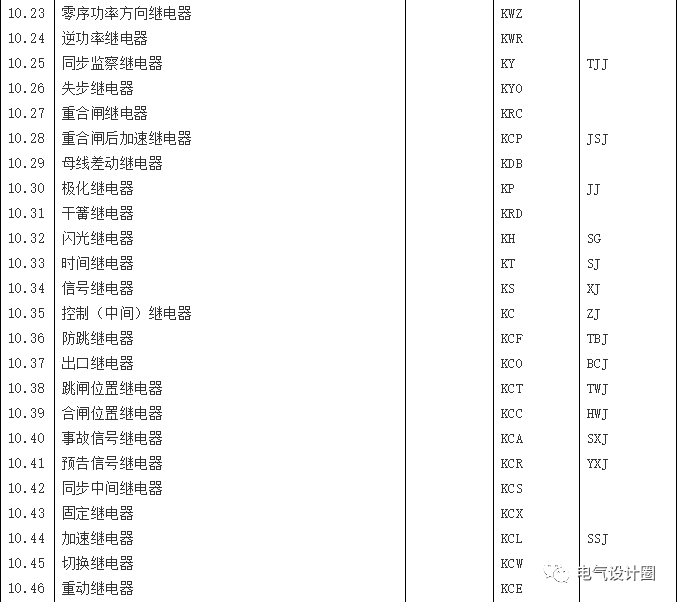

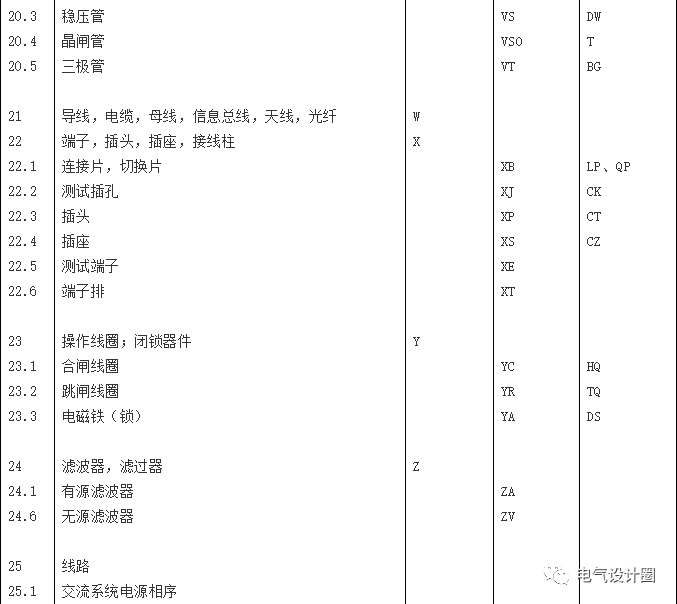

电气中常用的新旧文本符号比较表

附表中初级和次级电路接线图中的通用文本符号. 《鸟在树上教育电气设计的视频教程》

序列号符号文本的解释和序列号符号文本的解释

1个DL继电器及其辅助触点31个JSJ加速度继电器

2个WJ温度继电器32个YZJ电压中间继电器

3 G隔离开关及其辅助触点33 ZXJ命令信号中间继电器

4 WSJ瓦特继电器34 WH有功电能表

5 LH电流互感器35 XKJ选择性控制继电器

6个ZCH重合闸继电器36 VARH无功电能表

7 YH电压互感器37 XCJ选择性测试继电器

8 BCJ保护继电器38 KK控制开关

9 HQ闭合线圈39 FJ复位继电器

10 ZJ中间继电器40 HK转换开关

11 HC闭合接触器41 ZZJ重复中间继电器

12 HWJ关闭位置继电器42 ZK自动开关

13个TQ跳闸线圈43个XZJ信号中间继电器

14 TWJ跳闸位置继电器44 CK测量转换开关

15 LJ电流继电器45 XJJ信号监控继电器

16个HJ闭合继电器46个XK信号转换开关

17个YJ电压继电器47 TBJ跳闸闩锁继电器

18 TJ跳闸继电器48 DK刀开关

19 SJ时间继电器49 YJJ压力监控中间继电器

20个TJJ同步检测继电器50 MK灭磁开关

21 CJ差动继电器51 A电流表

22 XMJ信号脉冲继电器（冲击继电器）52 LK联动开关

23 GJ功率继电器53 V电压表

24 JJ监控继电器54 XWK限位开关

25 XJ信号继电器55 W有功功率计

26个SXJ事故信号中间继电器56个XD信号灯

27 RJ热继电器57 WAR无功功率计

28 YXJ预测信号中间继电器58 LD绿色信号灯

29 BSJ阻塞继电器59 STK手动同步开关

30 HZ频率计60 QA启动按钮

续附件表

序列号符号文本的解释和序列号符号文本的解释

61高清红色信号灯91 YM变压器次级电压小母线

62 RD保险丝92 L电感

63 GD广子牌93 ZM角变压器小母线

64 JRD故障保险94 D二极管

65 WS位置指示器95 XDC电池

66 RRD弱电流保险丝（轴）96 BG晶体晶体管

67 FM蜂鸣器97 Z整流器

68 KM控制电路小总线98 DS电磁铁

69 DO电哨99 R电阻

70 RKM弱电流控制回路电源小母线100 LP连接件

71 JL警铃101 RF附加电阻

72个XM信号电路功率小母线102 QP开关片

73 HA关闭按钮103 BD白色信号灯

74个RXM弱电流信号回路电源母线

75 TA跳闸按钮

76 NQM事故声信号小型公共汽车

77个FA重置按钮

78 + SM闪光信号小总线

79 ZXA命令信号按钮

80（+）HM合闸电源母线

81个YJA中央音频信号释放按钮

82 FM辅助母线

83个YA测试按钮

84 YBM预览信号小型总线

85 SA事故按钮

86 RM掉卡而未重置“轻型单词卡”

同期有87辆THM合同巴士

88 ZYM命令设备音频母线排

89 TQM同步电压小型总线

90 C电容器

二次接线图的识别

首先，对发电厂和变电站的一次和二次设备进行分类

主要设备是指直接用于发电，输电和配电系统的电气设备；例如: 发电机，变压器，电力电缆，传输线电流互感器符号含义，断路器，隔离开关，电压互感器，电流互感器，电涌放电器等；由这些连接在一起的设备组成的电路称为布线或系统；

次级设备是指监视，控制，调节和保护初级设备的运行状况，并向运行人员提供运行条件所需的电气设备；例如: 测量仪器，继电器，控制和信号设备，自动装置等. 由次级设备连接形成的电路称为次级布线或次级电路.

第二，二次回路（设备）在发电厂和变电站中起着重要作用

次级电路通常包括: 控制电路，继电保护电路，测量电路，信号电路和自动设备电路. 次级电路可以监视，控制和调整电力系统和初级设备的运行；更重要的是，当主设备发生故障时，它可以快速有选择地排除故障，以确保电力系统的安全运行. 树鸟教育建筑电气设计培训

三，含义与二次接线图中状态所规定的图形符号相对应

请参阅图形符号表.

四，二次接线图的分类以及各种二次接线图的特征和功能

1. 二次接线图可以分为:

（1），；

（2），展开视图；

（3）安装接线图；

（4）. 屏幕布局图（包括接线图）.

2. 各种次要图的特征和功能:

（1），

次级电路的是反映次级电路工作原理的图，并且是绘制开发和安装图的基础. 在原理接线图中，与次级电路有关的初级设备和初级电路与次级设备和次级电路一起绘制. 所有的主要设备和辅助设备在图中整体显示. 因此，该接线图的特征是使观看者对整个次级电路的组成和操作过程有一个清晰的整体概念.

（2）展开的视图

展开图是基于次级电路的每个独立电源来划分要组装的单元. 例如: 交流电流电路，交流电压电路，直流控制电路，继电保护电路，信号电路等；根据该原理，属于同一仪器或继电器的电流线圈，电压线圈和触点必须在不同的回路中绘制. 为避免混淆，相同的文字符号用于同一仪器或继电器的线圈和触点. 树鸟教育建筑电气设计培训

（3）安装接线图

安装接线图也称为屏幕背面的接线图. 它是屏幕制造过程中接线的基础，以及安装，施工，操作和维护的参考图. 它是基于展开图，屏幕布局图和端子块图的，由设计者绘制.

设备在安装接线图上的相对位置应与实际安装位​​置一致. 如果可能，应绘制设备的内部接线. 参见下图:

安装接线图上设备符号的

（4）. 屏幕布局图

次级屏幕的屏幕布局基于次级电路的扩展. 选择使用的辅助设备的型号后，屏幕布局用于打开屏幕和安装设备. 因此，根据屏幕布局图中的实际尺寸和比例，可以准确地绘制出设备尺寸和设备间距. 树鸟教育建筑电气设计培训

二次设备的布置和布置应按一定的顺序进行，例如国家标准: 在继电器屏幕上，电流和电压继电器通常放置在屏幕的顶部，中间，时间和继电器放在中间. 下部放置继电器，压力板和测试部件，调试工作量大. 在控制屏幕上，指示器通常位于屏幕的上部，而灯板，指示器，信号灯和控制开关位于屏幕的中间.

五，二次接线图的绘制原理

绘制原理开发图的原理:

绘制二次接线图的基本原理是，所有二次设备组件均由状态统一规定的相应图形，文字符号和数字符号表示，并根据实际连接顺序绘制该期间的接线. （阅读第二张图片之前，您必须首先掌握国家二级设备组件统一规定的图形符号，文本符号和数字符号）

次级电路标签的原理:

（1）. 电路标签由两位或三位数字组成，一些主电路通常标有固定数字，例如: 闭合电路03、103、203；闭合电路03、103、203；闭合电路03. 跳闸电路33、133、233等待.

（2）如果在同一电路中有多个相同型号的设备，则它们用数十位或数百位数字来区分. 通用交流电路采用十位差分，例如: 1LH为A411，B411，11，N411； 2LH的A421，B421，21，N421. 直流电路采用数百位数的差异，例如: 02、102、03、103. 树鸟教育建筑电气设计培训

（3），根据等电位原理进行标记. 也就是说，连接到一个点的所有导线（包括所有连接的导体）都标有相同的编号.

（4）. 标记同一电路时，可以从左到右标记. 正控制电源侧标有奇数，负控制电源侧标有偶数，主要降压组件（例如线圈，电阻或电容）是边界.

展开图的特点是接线清晰，易于阅读，易于掌握整个继电保护装置的工作过程和工作原理，特别是在复杂继电保护装置的二次回路中，展开图为得出来，其优势更加突出. 见下文.

第二张展开图

图纸安装原理图

在安装接线图中，次级接线通常采用“相对标记法”. 所谓相对标记法是当两个设备A和B需要相互连接时，将设备B的标签写在与设备A相连的导线端上，将设备A的标签写为因为标签是对应的，所以写在连接到设备B的电线末端上，因此称为相对标签. 树鸟教育建筑电气设计培训

用于绘制布局图的原理

根据屏幕布局图中的实际尺寸和比例准确绘制设备尺寸和设备间距. 辅助设备的布置和布置应按照一定的顺序，例如国家标准: 在继电器屏幕上，电流和电压继电器通常放置在屏幕顶部，中间，时间和继电器放置在屏幕顶部在中间. 下部放置继电器，压力板和测试部件，调试工作量大. 在控制屏幕上，指示器通常位于屏幕的上部，而灯板，指示器，信号灯和控制开关位于屏幕的中间.

接线端子的绘制原理:

在安装接线图中，接线盒通常使用四种网格表示方法:

第一个网格: 指示屏幕上设备的文本符号和设备的接线螺钉编号.

第二个单元格: 指示终端的序列号和形式.

第三个网格: 指示安装单元的电路号.

第四框: 用于将设备引入屏幕或屏幕顶部的符号和螺钉编号.

原则安排原则

为了满足操作，维护和调试的便利性，端子排的布置应遵循以下原则:

1. 如果在屏幕上仅安装一个安装单元，则应将端子块放在屏幕的右侧.

2. 屏幕上有多个安装单元时，每个安装单元应有一个独立的端子排，应保留2到5个端子作为备用端子，并在端子排的两端安装端子.

3. 安装在屏幕两侧的端子的最大数量不应超过135. 端子的每个端子螺钉通常仅连接至一根电线. 在特殊情况下，最多可以连接两根电线，并且需要两根电线. 线径相同.

4. 在正电源和负电源之间，通常是带正电的正电源，闭合电路和跳闸电路之间的端子不应彼此相邻，通常需要用空端子隔开.

接线端子的布置如下:

六，二次接线图的读取方法

次级电路接线图非常合乎逻辑. 绘制时遵循某些原则. 如果您在阅读时能掌握规则，就很容易理解.

1，首先必须了解各种控制设备和各种继电器的简单结构和工作原理. 否则，您将不知道这些设备在什么情况下可以运行，以及它们在运行期间的特征是什么；

2. 扩展图形中的每个设备都有国家规定的标准图形符号和文本标签. 重要的是要了解电路图中所用设备的图形符号和文本符号的含义；

3. 在展开图中，电气设备的继电器触点和辅助触点的位置是根据“正常状态”绘制的，即继电器线圈中没有电流且断路器未工作的状态. 所谓常开触点，是指继电器的触点在不通电时是打开的. 所谓常闭触点是指继电器的触点在不通电时闭合. 树鸟教育建筑电气设计培训

特别要注意的是，在某些制造商进行图纸绘制时，常开和常闭触点由已连接或未连接表示，表示常开或常闭触点.

在掌握了上述原理并阅读了实现之后，看图片的要点可以总结如下:

“先用交流电，然后用直流电，用交流电看一下电源，用直流电看一下线圈；抓住触点电流互感器符号含义，不要放松，一一检查. ”

“先上，然后下，先左，再右，并且不泄漏任何屏外设备. ”

所谓的“先交流，然后直流”是指首先查看次级接线图的交流电路. 根据交流电路的电量以及系统发生故障时这些电量的变化特性（例如直流逻辑电路推断），然后查看直流链路.

“ AC看电源，DC找到线圈”，这意味着AC电路应从电源开始. 交流回路由两部分组成: 电流回路和电压回路. 首先找出它们来自哪个电流互感器或一组电压互感器？与直流母线有什么关系？哪些继电器负责这些电量，然后找出它们对应的接触电路.

“抓住触点，不要放松，一一检查”，即找到继电器的线圈后，找到相应的触点. 根据触点闭合或断开引起的回路变化，进行进一步分析，直到确定整个逻辑回路的动作过程为止.

“先上后下，先左后右，无屏外设备. 主要用于端子排和屏幕后面的安装图. 要查看端子排图，请务必配合使用展开的图纸.
