上凌冰箱除霜回路的大修

在用户使用的冰箱中，无霜冰箱的控制电路相对复杂. 发生故障后，有时该现象仅是制冷系统引起的，而实际上是电路故障引起的.

首先，电路

上岭无霜冰箱的电路图如图1所示.

除霜部件的工作原理如下: 在上一次除霜之后，连接除霜计时器的触点1和触点3，计时器与压缩机和风扇同时运行. 除霜计时器与除霜加热器串联连接，但是由于除霜计时器的内部电阻较大，并且除霜加热器的内部电阻较小，因此大部分电压施加到除霜计时器，并且除霜加热器产生一点热量. 当除霜计时器和压缩机同时运行8小时时，计时器的触点1和触点2打开. 除霜加热器直接通过保险丝和除霜开关通电除霜. 此时，除霜马达被除霜温度控制开关短路. 除霜计时器停止. 除霜完成后上菱冰箱化霜定时器，当蒸发器的表面温度打开至10-16℃时，除霜温度控制开关触点将打开除霜电路，并且除霜计时器开始运行. 运行约5分钟后，触点1和触点3再次连接以完成自动除霜过程. 压缩机和风扇再次开始冷却. 然后，当蒸发器的温度下降到除霜温度控制开关的重置温度时，温度控制开关闭合并连接到除霜加热器，为下一次除霜做准备

第二上菱冰箱化霜定时器，化学罐电路的故障修复

当出现冷却效果差或没有除霜之类的故障时，请首先检查压缩机是否可以正常工作，并在通电后进行冷却. 如果可以正常冷却，则检查控制电路（着重于除霜电路）.

1. 检查风扇是否可以正常运行. 无霜冰箱依靠风循环. 如果风扇不转动，冷却空气将不会扩散和循环，这将影响冰箱的制冷效果. 结果，冷藏室的温度不会下降，冷却效果也不好.

2. 检查除霜电路是否完好，温度保险是否完好，除霜加热器是否打开.

3. 拆下除霜计时器检查并测量计时器电机是否打开；开机测试是否顺利进行. 用手顺时针缓慢转动凸轮，使计时器处于除霜连接状态，并测量触点1和触点2是否已连接. 然后拨一个角度以测量触点1和触点3是否可以连接. 如果正常，则可以将其连接到电路并通电. 当压缩机运行直至温度降至-5℃时，应打开除霜温度控制开关. 此时，将除霜计时器设置在除霜位置，以查看除霜加热器是否可以通电加热. 如果可以加热，则表示计时器已通电. 几分钟后，触点1和触点3打开，从而冷却回路打开. 如果除霜温度控制开关不工作，则温度在65-75℃时，温度保险会融化. 通过以上检查过程，可以基本确定除霜定时器和除霜温度控制开关是否正常，从而找出故障设备.

三，注意事项

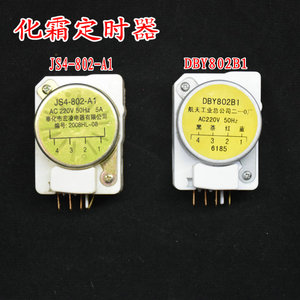

1. 上菱电冰箱有两种电气原理图. 图1是早期I型产品的. II型机器的原理大致相同，不同之处在于除霜电路，这是因为除霜计时器的结构不同（如图2所示）. 图1所示的I型机器使用计时器型号DBZ-802-I；图2显示了使用DBZ-802-II型定时器的新产品（II型机器）.

2. 这两个计时器的区别在于I型计时器电动机线圈连接到触点1和4； Ⅱ型电动机线圈连接到触点3和触点4（见图2）. 如果这两种除霜计时器错误，则无法消除故障.

3. 除霜恒温器的关闭温度约为-5℃，断开温度约为13℃. 在常温下始终断开连接. 测量时应注意避免误判.

其他品牌的无霜冰箱的原理大致相同，该方法可供参考.
