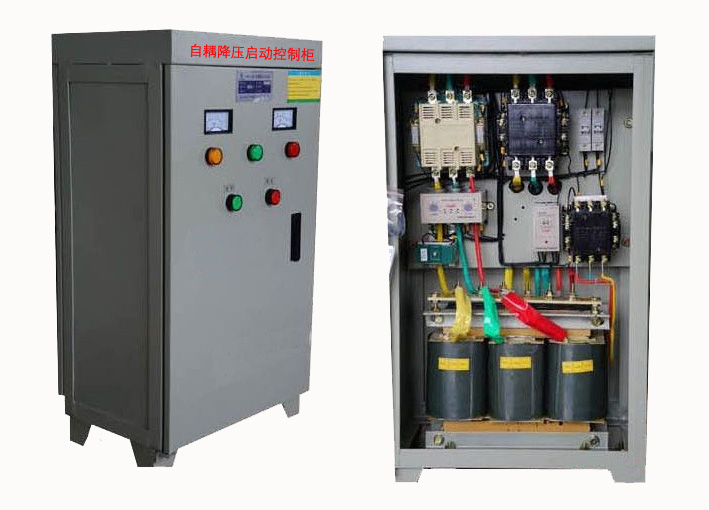

带有一个控件的自动耦合降压启动柜的几种方案

电脑杂谈　发布时间：2020-06-25 13:24:01　来源：网络整理

自耦变压器降压起动_降压起动线路_自藕降压起动柜

在生产期间，我们经常遇到一次使用一次备份的设备启动问题. 对于较大的电机设备，通常使用两组功率设备来减小启动电流并减小对电网的影响. 缺点是它很大. ，费用到. 如果可以使用一组自动耦合降压启动设备来启动多个电机设备，则不仅可以减小启动控制柜的尺寸，而且在经济上适用. 编辑者已经讨论并尝试了这方面. 基本思想是使用一组自动耦合降压启动控制设备通过开关来启动多个规格相同的电气设备.

首先，电路和工作原理

以1台备用灵台消防泵为例，其主电路和控制电路如图1〜2所示.

石家庄配电柜,河北配电柜,石家庄变频柜,石家庄PLC控制柜

自藕降压起动柜_降压起动线路_自耦变压器降压起动

在电路中，KM3和T构成一个自动耦合降压启动部分. KM12和KM22分别将启动设备切换为MC1或MC2电机降压启动. 启动后，KM11和KM21分别将电动机MC1和MC2切换到全电压运行状态. . ZB1和ZB2用于全面的电动机保护.

1. 该控制电路具有三种工作模式: 1对2后备，2对1后备和手动.

当使用转换开关到达1和2时，如果由自动控制信号驱动的继电器KA6进入，则KM3进入MC1阶段，当ST1启动延迟时间到期时，继电器KA1吸合，以便当KM11吸取合约时，KA3吸合并断开KM12，KM11保持在关闭状态，以使电动机MC1接触降压启动并进入全压运行. 如果启动未在指定时间内完成，则KT2将重置降压启动部分. 如果在由自动信号驱动的继电器KA6的吸合期间，电动机MC1既不处于降压启动状态也不处于运行状态，则认为MC1电气部件有故障，并且KT3闭合了一段时间. 延迟，备用电动机MC2降压以启动3.投入运行.

如果切换开关到达2待机1的状态，则以类似于1待机2的方式启动电动机MC2.

如果转换开关处于手动状态，则可以通过启动按钮SB1，SB3和停止按钮SB2，SB4来启动和停止MC1和MC2中的任何一台电动机的运行，因为这两个电动机已实现在控制电路中互锁，因此一次只能驱动一台电动机. 如果两个电机设备同时工作，则只能删除互锁逻辑. 要切换和启动多台电动机，请以类似的方式添加下一个电动机启动和操作控制逻辑.

2. 当池中的水被污染时，水位继电器AFR-1会断开电源自藕降压起动柜，以停止电动机并防止电动机泵干磨.

自耦变压器降压起动_降压起动线路_自藕降压起动柜

每个电动泵都需要定期检查并通过多个输出计时器控制来启动. 电接点压力表YL上限触电用于判断电动泵和电气控制部件的综合故障，并通过HL6指示，同时防止电动泵生锈.

第二，一些设备参数的选择和设置

KM3，KM11，KM12，KM22，T，ZB1，ZB2由电动机功率选择. KT1-KT4使用5S-25S，KT5使用30S-100S.

KT1时间由现场调试确定，KT2时间应大于KT1且小于KT1加KT3（或KT4）. KT3时间和KT4时间由系统确定. 检查周期由系统和现场条件决定，通常应少于90s. KT5时间应略少于每次检查的总时间.

来自消防中心的火警信号（24V）可以控制电动泵的启动和停止，并且通过指示灯可以看到官方现场设备的工作状态，见图3.

石家庄配电柜,河北配电柜,石家庄变频柜,石家庄PLC控制柜

降压起动线路_自耦变压器降压起动_自藕降压起动柜

三，远程计算机监控

为实时监视设备的运行情况，专门设计了现场数据采集设备和远程计算机监视系统.

以单片机80c196为核心的准用数据采集与远程传输装置，可以实时采集系统中1〜5个电动泵的相关参数和状态，并将其发送至专用的远程计算机. 以RS485协议的形式在2km范围内的监控系统在显示屏中自藕降压起动柜，如果超出2km且小于10km，则可以使用CAN总线传输，请参见图4.

石家庄配电柜,河北配电柜,石家庄变频柜,石家庄PLC控制柜

由Delphi设计的计算机系统具有友好的界面，实时的监控数字设备和图形，可显示来自远程设备的现场设备的工作状态信息，故障原因，游泳池水位状态和压力，流量和频率参数.

可以选择同时监视1到8套泵. 每个泵组都有一个接口，可以监视1〜5个电动泵. 每个接口的切换有两种形式: 手动和定时自动切换. 可以根据需要设置和选择显示的项目和显示形式. 对于某些参数，以图表形式记录过去一周的历史变化. 您也可以通过打印机立即打印记录. 当系统在后台运行时，如果发生故障，将发出声音警报. 它可以提醒值班人员及时将系统切换到前台，以查询界面. 诸如水源不足，缺相，短路，过电流，三相电流不平衡，高压，低压以及启动时间长等故障原因.
