交流接触器常用辅助接触模型的意义

交流接触器的辅助触点在接触器的应用中起着非常重要的作用. 辅助触点可以常开和常闭以控制和直观显示面板，面板可以自动控制和显示接触器是否正常. 工作.

在实际使用中，它一般起到接触器的扩展，自锁，联锁保护，声光控制报警，信号指示，遥控等作用. 此外，接触器辅助触点的许仍需要在实际工作中加以探索和实现.

让我们跟随编辑器来了解常用的交流接​​触器和辅助模型，以了解

常用接触器有CJT1，CJ20，CJX1，CJX2，CJ19，CJ12，CJ40等，以及由泰西电气自主开发的接触器. 他们的模型是不同的. 常开触点为常开，常闭触点为常闭. 为了进行标记，有些产品用英文代替，但某些常开和常闭触点则用数字代替，有些则直接在接触器的铜制部件上标出. 例如，中间继电器JZC1和CJX1的小电流接触器标记在铜质部件上.

以下说明以下型号. CJT1是CJ10的改进产品，是替代CJ10接触器的产品. 其外部尺寸和安装尺寸相同. 它的CJT1产品有2个常开和2个常闭. 辅助联系人.

CJ20接触器具有CJ20-10A，CJ20-16A，CJ20-25A，CJ20-40A，CJ20-63A，CJ20-100A，CJ20-160A标准配置是2个常开2个常闭辅助触点，但来自CJ20-63A也可以配备4个打开和2个闭合的辅助触点，但是在订购时必须说明. 从CJ20-250A开始辅助触头的作用，标准配置为4个常开2个常闭辅助触点，也可以配置为6个常开0个常闭辅助触点，这也需要向制造商说明.

CJX1接触器是德国西门子公司推出的3TB，3TF，3TH产品. 由于其完美的辅助触点布局，它仍然受到许多用户的青睐. 它的3TH（TXCJX1）分为许多型号，例如3TH80系列. 产品为3TH8022、3TH8031、3TH8040，其含义与辅助触点相同，并且有特殊型号，例如3TH8004，用于0常开和4常闭.

3TH82系列产品更加丰富，但是这里不介绍. CJX1（3TB和3TF）系列交流接触器是2个常开和2个常闭辅助触点.

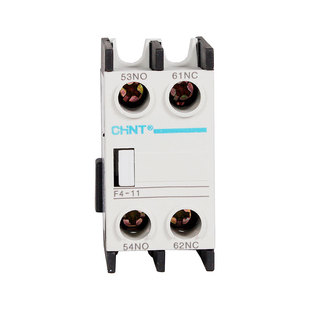

CJX2系列接触器是法国施耐德LC1-D，LC1-F系列接触器的推出. 接触器本身的辅助触点并不完美，只能满足某些要求. 但是，辅助触点LA1（国内型号）（F4辅助触点）可以完美显示其辅助触点. LA1（F4辅助触点）有两种类型: 一种是LA1-11（F4-11）辅助触头的作用，另一种是LA1-22（F4-22），它们是常用模型，但是有许多衍生自它们的模型.

CJX2接触器本身的辅助触点也可以采用各种形式. CJX2-4011及以上产品的标准配置为1个常开和1个常闭，最大可达到CJX2-630A，但可以很容易地安装LA1（F4）系列辅助触点，例如CJX2-115F系列和以上可以配备2组辅助触点，大大丰富了辅助触点的应用.

CJ19开关电容器接触器是专门为补偿柜设计的电容器开关开关，也是市场上使用最广泛的产品之一. 其低廉的价格和可靠的质量可以满足大多数环境的要求，但目前已投放市场. 替代CJ19系列的两款产品，其功能和省电性能以及过压零点开关，大大减少了产品损坏. 目前，我们公司也生产它. 其型号为TXCJ19系列复合开关和TXCJ19电容式非接触式点开关.

从CJ19-65开始，辅助触头有了新的变化，可以配置为2开，0闭合或1开，2闭合触头，但这不是常规配置，需要向泰西电气解释. 订购时.
