自制太阳能风扇冷却帽

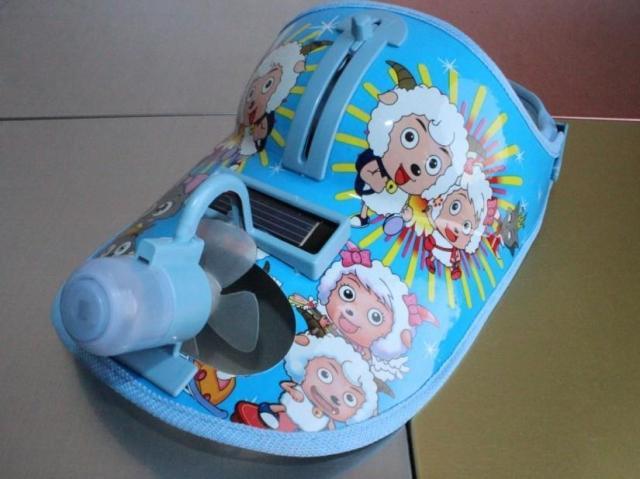

龙源期刊网自制太阳能风扇夏天帽子作者: 张爱迪来源: 《发明与创新（学生版）》 2008 07随着夏天的到来，市场上出现了一款以风扇为基础的旅游夏天帽子，深受年轻人的喜爱人. 该凉帽的外观如图1所示. 它由5号干电池，一个小型电源开关和一个带有塑料风扇叶片的小型电动机组成. 当电源开关关闭时，电动机通电并且风扇叶片旋转，这将凉风吹到佩戴者的脸上. 这款电动风扇型旅行帽不仅可以遮挡阳光，还可以使人们享受凉风，被广泛用于旅游电扇帽电扇帽，体育观看和各种户外活动. 如果将这种电风扇冷却帽转换为由太阳能电池驱动的风扇冷却帽，则不仅时尚而且绿色. 1.工作原理太阳能风扇冷却帽的电路如图2所示. 它由太阳能电池板BP和带有小风扇叶片的玩具马达M组成. 它的最大特点是: 电路简单，只要暴露在阳光下就可以工作，免除了切换电源和用普通的微风冷却帽更换干电池的麻烦. 当强光照射在太阳能电池板BP上时，在BP的表面上发生光伏效应，并且在两端输出一定量的功率以驱动电动机M运行，并且小风叶会产生一定的能量. 风力;当BP接收到阳光时（弱）（多云），电动机两端的输出功率减小，电动机M的转速减小，由小风扇叶片产生的风也相应减小. 当没有阳光照射（阴天，黑暗或戴着帽子）进入阴凉处（房间）时，BP的两端基本上没有功率输出，并且电动机M将自动停止运行.

2. 组件选择BP选择开路电压≥3V，短路电流≥100mA，外部尺寸为100mm×65mm×6mm的单晶硅太阳能电池板. 这种太阳能电池板配有塑料保护框，从背面引出两条塑料电源软线，其中红色为正极（+）引线，黑色为负极（1）引线. 通常，只要开路电压达到3v且短路电流达到100mA，其他尺寸或规格的太阳能电池板都可用于此产品. 太阳能电池板的优缺点主要由开路电压和短路电流这两个指标来衡量. 测试方法是: 将太阳能电池板置于直射阳光下，用万用表测量两端的输出电压，如图3（a）所示，可以认为是开路电压. 然后根据图3（b），通过将万用表直接连接到太阳能电池板的两端来测量输出电流，这被认为是短路电流. 如果无法购买太阳能电池板，则可以串联替换三个2CR71硅光伏电池，它们尺寸为20mm×20mm，开路电压为0.45V至0.60V，短路电流约为120mA. 这种硅光伏电池的形状如图4所示. 3.生产和使用龙源日志网如图5所示，取下电池盒盖并打开要改造的冷却帽，并在其两端布线原始开关直接连接. 将太阳能电池板上的红色铅（正极）焊接到冷却帽上原始电池框架的正极，黑铅（负极）焊接到电池框架的负极端子，然后将太阳能电池板固定在顶部电池盒的可以通过电动热熔胶用热熔胶固定太阳能电池板. 如果没有胶，则可以购买热熔胶带，该胶带可以用电烙铁加热并熔化，并牢固粘附. 如果使用2CR71硅光伏电池组供电，安装方法与太阳能电池板相似. 制作的太阳能风扇冷却帽无需任何调试即可投入正常使用.
