村庄地源热泵计划书（14页）

XXX别墅地面源热泵中央空调系统XXXX别墅地面源热泵中央空调系统程序报价XXXXXXXXXXXXXXXXXXXX别墅地面源热泵中央空调系统目录第一部分地面源热泵系统及其优点简介第二部分计划描述1.项目描述2.气象参数3.设计依据4.工程设计内容XXXXXXXX别墅地面源热泵中央空调系统第1部分地面源热泵系统的介绍和优点随着空调行业的发展，先进的中央空调系统不断涌现，现代空调在建筑中扮演着越来越重要的角色. 人们对空调的要求也在不断提高，节能，环保和灵活性已成为未来的共同目标. 近年来，随着国际经济技术合作的不断深化，地源热泵中央空调系统已进入中国，并通过在该项目中的成功应用得到了空调行业人士的认可和尊重. 中国中央空调的发展趋势. 它体现了节能，环保，灵活性和舒适性的新概念. 美国环境保护局宣布，地源热泵系统是目前最环保，效率最高的加热和冷却系统. ？地源热泵空调单元是水冷式冷却/加热单元. 该单元由密封压缩机，同轴套管水/制冷剂热交换器，热力膨胀阀（或毛细管膨胀管），四通换向阀，空气侧盘管，风扇，空气过滤器，安全控制等组成. 该单元本身具有一组可逆的冷却/加热装置，这是一个可直接用于冷却/加热的热泵空调单元.

？原理地源热泵系统是一种闭环中央空调系统，由双管道水系统组成，该系统连接建筑物中的所有地源热泵单元. 在冬季，地源热泵系统通过封闭的地下管道（称为环路）从地球收集热量，然后环路中的循环水将热量带到房间. 由安装在室内的地源热泵系统驱动的压缩机和热交换器集中地面的能量，并在较高温度下将其释放到室内. 在夏季，操作步骤相反. 地源热泵系统将从房间提取的多余热量排放到回路中，以被地面吸收，从而使房屋得到冷却. 就像冰箱一样，热量从冰箱内部提取并散发到盒子外面，以保持盒子中的温度低. XXXXXXXX别墅地面源热泵中央空调系统？系统系统由以下部分组成: 地源热泵机组，循环水泵，水管回路，水系统控制箱和室内恒温器. 地源热泵机组采用标准件，必要时维修，更换零件非常方便. 由于其设计简单，因此不需要高科技操作工程师的服务. 唯一需要经常维护的是清洁空气过滤器和冷凝水盘. 系统设计简单，灵活，安装快速. 该装置已在工厂组装，并具有自己的温度控制装置. 现场工作只是少数不需要绝缘的低压空气管，电气连接装置和水管. 管道可以是钢管，铜管或塑料管. 维修方便快捷，机组结构牢固，使用寿命长. 热泵机组的功率因数（COP）可以达到4以上，即电输入为1千瓦，而制冷输出的效率则超过4千瓦.

？优势1.地源热泵系统属于可再生能源技术，可以充分利用土壤和湖泊中储存的巨大能量，进行循环利用，实现建筑物的供暖和降温. 因此，运行成本低. 2.高效节能的地源热泵比风冷热泵高40％的能源效率，比电加热高70％. 与煤气灶相比，效率提高了48％. 与普通的热泵空调相比，所需的制冷剂减少了50％. 3.运行稳定的地源热泵系统的活动部件少于传统系统，从而减少了维护. 该系统安装在室内，不会暴露在风雨中，可以防止损坏，更可靠并延长使用寿命. 4.环境效益显着. 地源热泵系统在运行期间无需燃烧，因此不会产生有毒气体，也不会爆炸. 5.地源热泵系统的冷却和加热更加稳定，减少了停机和启动的频率，并降低了空气过热和过冷的峰值. 这种系统更适合于冷热负荷的分配. 6，地源热泵地下埋管由聚乙烯，聚丙烯塑料管制成，使用寿命可达50年以上. 7.全年可随时提供空调，并可随意设置室内温度以满足五星级要求. XXXXXXXX别墅地面源热泵中央空调系统8.提供新鲜空气，以确保室内新鲜空气. 9.设计简单灵活，安装快捷. ？地源热泵系统的能量来自地下能量. 它不向外界排放任何废气，废水，废渣，是一种理想的“绿色空调”. 它被认为是目前可用的最环保，最有效的加热和冷却系统.

该系统可用于严寒地区或热带地区. 可广泛应用于办公楼，酒店，学校，宿舍，医院，饭店，商场，别墅，住宅等领域. XXXXXXXX别墅地面源热泵中央空调系统地面源热泵热回收系统功能环保清洁？没有燃烧过程，避免了任何粉尘和有害物质的排放，具有重大的社会和环境效益？自由和免费使用空气资源，没有容量限制，它完全不受能源（例如石油和天然气）价格波动的影响. 节能吗？能量利用率是传统方法的2到3倍，而输入1kW的电能可获得超过4kW的冷却或加热能量（在额定条件下））？节省大量能源，降低了生活热水的成本: 夏天的热水是免费的吗？初始投资比VRV高出约20％，但运营成本可以节省约50％？夏天的冷却时间越长，回收的热量就越多，制造卫生热水的成本也越低. 从理论上讲，每1kW的空调制冷量，您将获得1.2kW的热量（可用于加热卫生热水或供暖）. 灵活又安全？真的是“一机四用”. 热泵技术用于夏季建筑物降温，同时提供卫生热水，冬季则满足地暖要求，大大提高了设备​​的整体利用率，性价比极高. 该装置可灵活放置在任何地方，以节省空间. 在系统的末端可以做出各种选择，以满足建筑物装饰和布局的不同要求？自动化程度高，无需控制克莱门特地源热泵维修，能否实现无人值守运行和可靠运行？由于采用了热回收技术，因此该机组的运行状态稳定且相位稳定. 与传统的热泵相比，环境温度变化的影响最小. 机组维护简单，主机使用寿命可达到25年以上？目前，全球已安装并运行着超过5500万个热泵.

例如，位于瑞典北欧严寒地区的瑞典斯德哥尔摩，大约50％的区域供热是由热泵提供的. XXXXXXXX别墅地面源热泵中央空调系统. 第二部分计划说明1.项目概述: 本项目为中海独墅岛别墅地源热泵中央空调系统. 该单元的建筑面积约为680m2，中央空调的设计面积约为362m2，地板采暖面积为430m2. 根据客户要求，建议使用地源热泵全热回收空调解决方案，一机三用，夏季制冷，冬季供暖，全年提供生活热水. 这样，一套设备可以代替传统的两套设备，不仅系统维护简单，而且可以有效节省运行成本. 2.空气参数: 室外空调设计参数（参考上海天气参数）夏季: tw = 34.0℃，tws = 28.2℃；冬季: tw = -4℃，相对湿度75％. 室内空气设计参数夏，冬季温度（℃）湿度％温度（℃）湿度％22-26 55-65 18-22 ——3. 设计依据: 1.《供暖，通风和空调设计规范》（GB 50019-2003）2.《地源热泵系统技术规范》（GB 50366-2005）3.《通风施工质量验收规范》和空调工程”（GB 50243-2002）. 4.业主提供的建筑平面图和空调系统的一般要求. 4.空调的设计内容: 为了使建筑物的空调系统充分体现以下概念节能，环保，健康和舒适，我们建议使用地源热泵中央空调系统+地暖系统+生活热水系统作为中央家庭集成系统.

以下是冷负荷设计计算和设备选型，地板采暖系统，生活热水系统，冷冻水系统，膨胀水，补充水系统，冷凝水系统，地下直接冷却系统供应和管道保温，减少的设计计算地震处理和需要业主合作的事项将一一简单说明. XXXXXXXX别墅地面源热泵中央空调系统1.制冷负荷设计计算与设备选择建筑物负荷情况: 室内空调配置表建筑面积（​​m2）设备型号制冷量（W）数量（单位）负荷指标W / m2实际负数2总费用，包括视听室35.8 FC-500 4900 1 150 137 4900地下室客厅57.0 FC-400 4230 2 150 148 8460保姆室18.0 FC-300 3290 1 150 183 3290备用室19.0 FC-300 3290 1150173 3290餐厅22.0 FC-500 4900 1 220 223 4900一层会议室32.8 FC-400 4230 2 250 258 8460走廊2 12.0 FC-200 2230 1 180 186 2230室20.4 FC-400 4230 1 200 207 4230卧室2型22.5 FC-500 4900 1 200 218 4900 2楼水平3 17.5 FC-300 3290 1 180 188 3290水平4 19.0 FC-400 4230 1 180 223 4230卧室5 22.7 FC-500 4900 1200 216 4900卧室6 29.0 FC-600 5950 1200 205 5950三层衣帽间1 11.0 FC-200 2230 1 180 203 2230衣帽间m 2 10.0 FC-200 2230 1 180 223 2230主防护罩13.1 FC-200 2230 1 180 170 2230总计361.8 18 69720计算整个别墅使用空调区域的总制冷负荷为69.72Kw. 考虑到别墅中使用中央空调，考虑同时使用系数选择0.6，制冷量为41.8Kw.

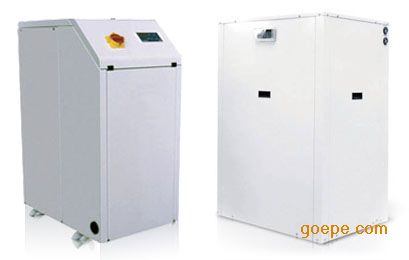

选择克莱门特总热回收地源热泵冷热水机组的克莱门特HHRNDHW0121（制冷量为41.3KW，供暖能力为43.9KW）来提供空调系统的制冷，热源和地板采暖系统以及室内家用热水热源. 房间的空气处理设备采用卧式天花板暗装风机盘管. 气流组织被设计为侧送风，上回风型或下回风上风回风. 这种送风方式不仅可以满足室温的舒适度，而且装饰方便. XXXXXXXX别墅地面源热泵中央空调系统地面源热泵机组参数: 型号HRHN DHW0121主机编号1制冷量KW 41.3加热量KW 43.9总输入功率（包括内置水泵）KW 12压缩机类型全封闭涡旋压缩机制冷回路1卫生热水可达到70℃热水进出口温度（40/45℃）余热回收热量: 46.2KW2，地板采暖系统设计室地板采暖负荷43Kw. 该热源由选定的Clement总热回收地源热泵提供. 供水温度为50℃，设计水流量为7m3 / h；地暖管为φ16/ 12铝塑管，保温材料的壁厚为20mm的聚苯乙烯泡沫板. 为了确保地板采暖系统的水温相对恒定，地板之间设有分水器和集水器，并同时安装了手动调节阀和电动调节阀.

电动控制阀与设计安装在每个房间的温度控制器联锁，达到自动控制房间温度和供暖使用的效果；地板采暖系统的循环水泵与空调的循环空气泵共用，因此无需配置单独的水泵. 3.家用热水系统的家用卫生间，浴室和厨房中的家用热水由克莱门特地面源热泵全热回收主机+ 300L热水储罐（房间中的人数为3人，水配额为每天100升）. 夏季的生活热水被空调的余热加热. 在过渡季节（不适用于空调）和冬季，家用热水由全热回收空调主机提供. 完全的热回收主机仅花费约23分钟即可将水箱中的水翻过来. 从5℃到55℃满足室内热水需求. 可加装热水循环泵，达到即时开启加热的效果；同时，大大减少了用水量. XXXXXXXX别墅地面源热泵中央空调系统4.空调冷水系统使用双管异程序系统. 冷冻水泵使用主机的内置水泵. 流量为7m3 / h，扬程为25m，额定功率为0.75Kw. 为了避免空气在水系统中积聚，在管网的最高点设计了一个自动排气阀. 管材为微星牌热水用PP-R管. 5.膨胀水和辅助水系统冷冻水和冷却水的辅助水是自来水. 从自来水到冷冻水和冷却水的管道设计有自动补水阀和膨胀水箱，以确保冷冻水和冷却水系统以及管道的压力稳定. 内部热胀冷缩过程中管内水的膨胀，避免了冷冻水和冷却水倒流到自来水中，以确保整个系统的安全运行.

6. UPVC管用于空调冷凝水系统的冷凝水管. 安装的管道的坡度必须为1％. 冷凝水排到附近浴室的排水管. 为了防止气流从排水管流出，必须安装冷凝水排水管. U形陷阱. 7.下层热交换系统（冷却水系统）的设计计算和地下管道系统的配置. 该计划严格遵循《地源热泵系统工程技术规范》（GB50366-2005）中的设计要求，并结合了我们已经掌握的知识. 剩下的保险系数足够的土壤等的热特性最终决定了埋管的长度，深度和数量. 我们的计算过程和结果如下: A.传热介质和U型管内壁的热阻计算: Rf = 1 /（πdiK）di = U型管的内径: 设计为0.028m; K =对流交换热系数，200W /（m2.K）Rf = 0.0568mK / WB，U形管壁热阻计算: Rpe = 1 /（2πλp）×ln [de / de-（do-di）] λp= U型管导热系数，取49.5 W /（mK），do = U型管外径，设计为0.032，de = U型管等效直径= do×21 / 2Rpe = 0.299 mK / WC，钻孔灌浆回填材料的热阻计算: Rb = 1 /（2πλb）×ln（db / de），λb=灌浆材料的导热系数，取1.5，XXXXXXXX别墅地面源热泵中央空调系统Rb = 0.112 m2. K / WD，地层热阻计算: Rs = 1 /（2πλs）×[rb / 2（ατ）1/2]α=岩石和土壤的热扩散率，取0.8m2 / s，τ=工作时间（s） ，设计夏季为960hλs=岩石和土壤的平均导热系数，取2.0 W /（mK），rb =钻孔半径，设计为0.065mRs = 1.56×10-6E，由于短期连续脉冲负载Rsp而计算出的热阻= 1 /（2πλs）×[rb / 2（ατp）1/2]τp=短期脉冲负载连续运行的时间，设计为8hRsp = 2.14×10-4F，制冷运行份额: Fc = Tc1 / Tc2 Tc1表示设备的制冷季节运行时间，设计为960h； Tc2表示制冷季节的小时数，设计为1200hFc = 0.8G，EER为水源热泵机组的制冷性能系数，选择的克莱门特总热回收地源热泵主机EER = 4，Qc为水源热泵机组额定制冷量Kw，选择Clement总热回收地源热泵机组Qc = 24.4KwH，立式埋管换热器所需的埋管总长度LcLc =（1 + 1 / EER）{1000× Qc×[Rf + Rpe + Rb + Rs×Fc + Rsp×（​​1- Fc）] /（埋管传热介质的设计平均温度℃-埋管区初始温度℃）} Lc = [（41300× 0.45）/（37℃-20℃）]×1.25 = 1367m，四舍五入为1400米.

根据上述计算结果，我们设计了地源热泵的地下热交换系统，采用垂直埋管形式，理论总钻深为700m，垂直埋管总长度为1400m. 总钻井深度为800 m（计划钻探10口井，每口井深度为80 m克莱门特地源热泵维修，如果钻井深度小于80 m，则可根据实际钻井深度增加钻井数量）总钻深不变），垂直埋管总长1600 m，井口直径130mm，管材为PE-100，管道采用相同的公式. 为了最大程度地提高回填材料与管井周围岩石和土壤的一致性，改善地下埋管和岩石和土壤的热性能，并确保地下热交换效果，我们使用了回填“泥浆反复补给，岩石和土壤的自然沉积”的方法. 为了避免空气在水系统中积聚，在管网的最高点设计了一个自动排气阀. Wilo-MHI803泵用于地下热交换系统，流量为8.2m3 / h，扬程为25m，额定功率为1.1Kw. XXXXXXXX别墅地面源热泵中央空调系统钻孔: U型管连接方式说明: U型弯头和PE管均为热熔对接接头. XXXXXXXX别墅地面源热泵中央空调系统8.管道隔热，减震处理的冷冻水管，冷凝水管，热水管和冷却水管的土壤层外必须进行绝缘. 保温材料为橡胶和塑料管，厚度为25mm，该材料具有优异的保温性能，无凝结，无尘，体积小，重量轻，具有阻燃性.

橡胶和塑料管密封带用于密封绝缘材料的接缝. 水泵，主机和风机盘管的进出水管均设计并安装有不锈钢软接头. 进气口和风扇盘管通过帆布连接. 在主机和基础之间安装了一个橡胶减震垫. 9.需要业主配合的事项（1）业主需要与装修公司协调，以保留电源线并在设备旁边保留电源线: 首先，地源热泵机房主机的电源线需要10KW，380V三相五线制;第二个问题是，每个配电箱为房间末端的电源（包括风扇盘管和集水器）预留了一个独立的空气开关，并将电源线放在每个设备旁边. 需要220V三线系统. （2）业主需要与装修公司协调，在风机盘管旁边设置维修口，并预留鼓风机回风孔. 维修口装饰公司提供，回风口由我们提供. 位置和大小由我们提供. （3）水电由业主在施工过程中提供，垃圾由我们清理. （4）业主需要与装修公司配合，在地源热泵机房预留De32冷水管，以补充系统水；为系统排水预留地漏. （5）循环室内热水. 建议以同样的方式保暖，并将主管留在机房. （6）在机房预留应急照明. XXXXXXXX别墅地面源热泵中央空调系统第三部分报价表附件一. 地面源热泵中央空调+生活热水+地板供暖+新鲜空气系统报价说明: 1.地下埋管报价土壤层，例如岩石. 地层，流沙层等地质条件分别计算. 2.生活热水只能取入生活热水储罐； 3.地板采暖报价不包括找平层报价. 必要时每平方米50元. 计算； 4.报价中标注了主要的室内材料品牌. 5.价格不含税. XXXXX
