继电器是一种在工业生产和我们的生活中普遍使用的电气控制设备. 一般来说，它是一个可控制的开关. 当满足设定条件时，可以闭合或断开受控电路.

继电器的动作原理和结构虽然不同，但由以下三个部分组成:

1. 感应机制（接受输入信号）: 感应机制（输入部分）可以反映某些输入变量（例如电流，电压，功率，阻抗，频率，温度，压力，速度，光等），输入电路.

2. 比较机构（提供比较量）: 在继电器的输入和输出部分之间，有一个中间机构（驱动部分），用于耦合和隔离输入量，进行功能处理并驱动输出部分.

p>

3. 执行器（输出开关信号）: 执行器（输出部分），可以实现对受控电路和输出电路的“开”和“关”控制.

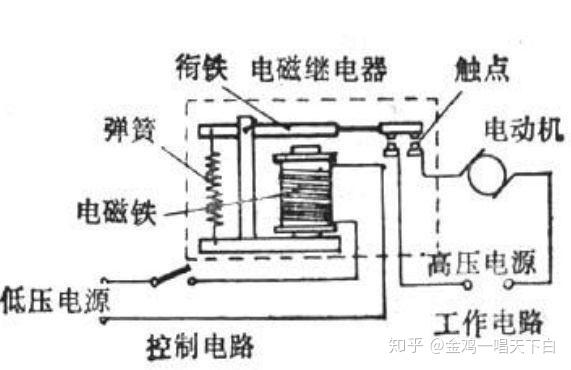

继电器通常是指电磁继电器，即机械操作的继电器. 继电器的作用是使用一个电路（通常是小电流）来控制另一电路（通常是大电流）的接通和断开，并且在此控制过程中，两个电路通常是隔离的. 它的基本原理是使用电磁效应来控制机械触点以达到接通和断开的目的，并且对带有铁芯的线圈通电-线圈电流产生磁场-磁场吸收电枢作用建立和中断联系. 一个过程

继电器如何工作？

金步高: 快速了解继电器的工作原理和功能应用zhuanlan.zhihu.com

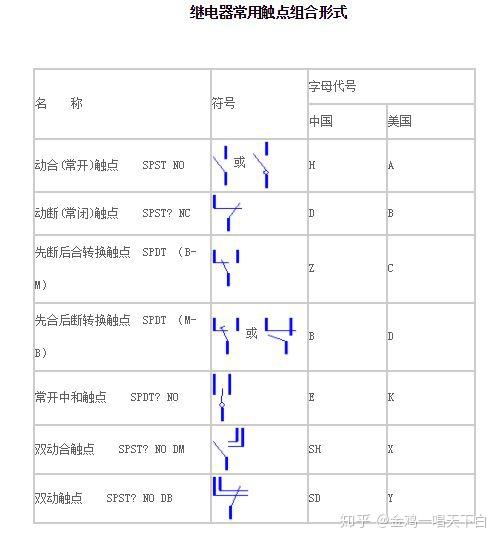

1. 动态闭合型（H型）: 当线圈不通电时，两个触点断开. 通电后，两个触点闭合. 用汉字的拼音前缀“ H”表示.

2. 动态断开型（D型）线圈未通电时，两个触点闭合，通电后，两个触点断开. 用连字符的拼音前缀“ D”表示.

3. 转换类型（Z类型）这是联系人组类型. 该触点组中有三个触点，即中间触点为活动触点，上下触点为静态触点. 当线圈不通电时，动触头和静触头之一打开，而另一个则闭合. 线圈通电后，动触头移动，以使原始开路闭合，而原始合路断开，从而达到过渡目的. 这种触点组称为开关触点. 用“转”的拼音前缀“ z”表示.

继电器有很多用途，可以概括为:

（1）输入和输出电路之间的隔离；

（2）信号转换；

（3）增加输出电路；

（4）重复信号；

（5）在不同的电压或电流负载之间切换；

（6）保持输出信号；

（7）阻塞电路；

（8）提供远程控制

继电器是具有隔离功能的自动开关元件，广泛用于远程控制，遥测，通信，自动控制，机电一体化和电力电子设备，是最重要的控制元件之一. 概括而言，继电器具有以下功能:

1）扩大控制范围. 例如，当多触点继电器的控制信号达到某个值时，它可以根据触点组的不同形式同时切换，断开和连接多个电路.

2）放大. 例如，敏感继电器，中间继电器等可以用很小的控制量来控制很大的电源电路.

3）综合信号. 例如，当以预定形式将多个控制信号输入到多绕组继电器时，经过比较合成，可以达到预定的控制效果.

4）自动，远程控制和监视. 例如，自动装置上的继电器可以与其他电器组成程序控制电路，从而实现自动操作.

尹军: [分析]接力棒的美好生活！专栏.zhihu.com

（1）在继电器行业中，根据其工作原理或结构特征对其进行分类，如下所示.

1. 电磁继电器

一种继电器，该继电器通过控制电流通过线圈驱动磁路中的可移动部件而产生的电磁吸引力来实现触点的断开，闭合或切换功能

1）直流电磁继电器用直流电流控制电磁继电器. 根据接触负载的大小，分为微功率，弱功率，中功率和高功率四种类型.

2）交流电磁继电器用交流电控制电磁继电器. 根据线圈的工频，有50Hz和400Hz.

3）磁性保持继电器使用永磁体或具有很高剩磁特性的零件，因此，圈断电后给线圈通电时，电磁继电器的电枢可以保持线圈的位置.

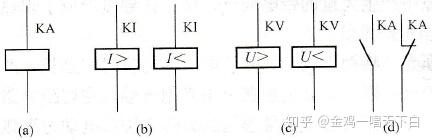

电磁继电器的符号

（a）线圈的一般符号； （b）电流继电器线圈；

（c）电压继电器线圈； （d）联系

4）固态继电器固态继电器是一种全固态设备，可以执行诸如电磁继电器之类的断开和闭合电路的功能，其输入和输出的绝缘程度可与电磁继电器的.

5）混合继电器由电子元件和电磁继电器组成的继电器. 通常，输入部分由电子电路组成，起到放大和整流的作用，输出部分使用电磁继电器.

6）高频继电器用于切换频率大于10kHz的交流线路.

7）同轴继电器配备同轴电缆，用于以最小的损耗切换高频和射频线路.

8）真空继电器接触部分密封在高真空容器中，该容器用于快速打开，关闭或切换高压，高频中间继电器种类，RF电路继电器.

电压继电器，电流继电器，中间继电器和时间继电器.

1）电磁电流继电器

电流继电器的线圈串联连接到电路，并根据线圈电流的大小进行操作. 这种继电器的线圈导线具有较少的粗匝数和较低的线圈阻抗.

（a）过电流继电器（b）欠电流继电器

电流继电器的作用: 根据电流信号工作，并根据线圈电流确定接触动作. 在安装过程中，线圈需要与负载电路串联. 根据线圈电流可分为交流和直流，根据工作电流可分为过电流和欠电流.

2）电磁电压继电器

电压继电器线圈具有许多匝和细线. 工作时，它们并联连接在回路中，并根据线圈两端电压的大小来打开或关闭电路.

电压继电器的功能: 它根据电压信号工作中间继电器种类，并根据线圈电压的大小确定触点的动作. 在安装过程中，线圈需要与负载形成并联连接. 根据线圈电压可将电压继电器分为交流和直流，根据工作电压可分为过电压和欠电压.

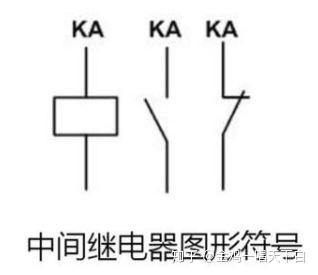

3）中间继电器

中间继电器的电磁线圈有两种电源: DC和AC. 常用的中间继电器是JZ7和JZ8系列.

中间继电器的作用: 它起到转换和传输控制信号的作用. 它的输入信号是线圈的电源开关信号，而输出信号是中间继电器的触点动作. 从本质上讲，它是一种具有大量触点特性的电压继电器.

2. 热继电器一种利用热效应工作的继电器.

1）温度继电器当外部温度达到指定要求时操作的继电器.

2）电热继电器一种继电器，它利用控制电路中的电能将其转换成热能，并在达到指定要求时运行.

3. 通过光电效应工作的光电继电器.

4. 极化继电器一种继电器，它通过极化磁场和通过控制线圈的控制电流以及所产生的磁场共同作用. 继电器的动作方向取决于控制线圈中的电流方向.

5. 时间继电器当添加或删除输入信号时，需要在闭合或断开其受控电路的继电器之前将输出部分延迟或限制为指定的时间.

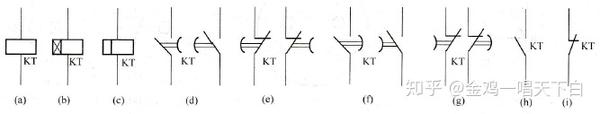

时间继电器的符号

（a）线圈通用符号； （b）开机延时线圈； （c）断电延时线圈； （d）动态闭合触点的延时闭合； （e）延时断开动态闭合触点； （f）动态闭合触点的断开延迟； （g）延迟闭合动态闭合触点； （h）瞬时动态闭合触点； （i）瞬时动态闭合触点

时间继电器的作用: 这是从获得输入信号（即线圈通电或断电）开始的一种时间，信号将在预设的时间延迟后输出（触点关闭或断开操作）继电器.

6. 簧片继电器继电器通过密封在管中的舌簧的作用来打开和关闭或切换电路，并且具有接触簧片和电枢磁路的双重作用.

（2）按继电器触点负载分类

微功率继电器

当触点的开路电压为27 VDC时，继电器的额定负载电流（电阻）为0.1安培和0.2安培.

弱电继电器

当触点的开路电压为27 VDC时，具有额定负载电流（电阻）的继电器为0.5安培和1安培

中功率继电器

当触点的开路电压为27 VDC时，具有额定负载电流（电阻）的继电器为2安培和5安培

大功率继电器

当触点的开路电压为27 VDC时，继电器的额定负载电流（电阻）为10安培，15安培，20安培，25安培，40安培...

注: 例如，此处仅给出一种直流电阻负载值，而其他负载则由产品技术条件的相应转换关系确定.

（3）按继电器尺寸分类

最长侧面尺寸不超过10 mm的微型继电器

最长侧面尺寸大于10 mm但不大于25 mm的超小型继电器

最长边尺寸大于25 mm但不大于50 mm的继电器

注: 对于密封或封闭式继电器，外部尺寸是继电器本体在三个相互垂直的方向上的最大尺寸，不包括安装部件，引出端，肋，压接，翻边和密封焊点的尺寸.

（4）按继电器的保护特性分类

密封继电器采用焊接或其他方法密封介质隔离，泄漏率低.

封闭式继电器是闭合（未密封）外壳中的触点和线圈以保护它们的继电器

打开继电器，不带触点的继电器以保护触点，线圈等.

川革工业控制人员: 您知道接触器和继电器之间的这些区别吗？专栏.zhihu.com

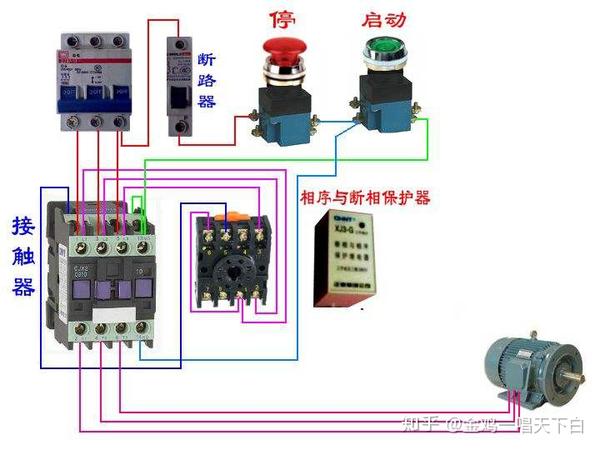

1. 热继电器: 最常见的继电器是热继电器. 常用的热继电器适用于交流50Hz，60Hz，额定电压为660V，额定电流为80A的交流电动机的过载保护. 它具有差速机构和温度补偿链接，可以插入并安装特定的交流接触器.

2. 时间继电器: 用作延迟元件. 通常，它可以用作交流50Hz，60Hz，电压至380V，直流至220V的控制电路中的延迟元件，并且可以在预定时间打开或关闭电路. 可广泛应用于电力驱动系统，自动程序控制系统和各种生产过程自动控制系统中的时间控制.

3. 中间继电器控制中通常使用的中间继电器通常用于继电器控制，信号传输和隔离放大.

4. 电流继电器用于限制电流.

5. 电压继电器用于控制电压，静态电压继电器，相序电压继电器，相序电压差继电器

继电器技术已经发展到目前，并且已经与计算机技术相结合以产生可编程控制器技术. 可编程控制器简称为PLC. 它是直接使用微计算机技术进行自动控制的先进设备. 具有可靠性高，抗干扰性强，功能齐全，体积小，灵活可扩展，软件直接简单，易于维护，外形美观等优点.
