自锁和互锁有什么区别？

我们知道电子锁有三种: 自锁，互锁和互锁自锁与互锁有什么区别，那么这意味着什么？编辑在这里与您分享:

自锁电路也称为停止和停止电路，此处的自锁也用于维护. 自锁意味着您可以“锁定”自己并保持这种状态而无需其他因素.

如上所示

这里的自锁电路实际上只有2根导线和一个常开触点: 在启动按钮SB1的上下两端有一条导线连接到接触器KM的常开触点，这是电路自锁电路. 如果该电路没有自锁电路，则只能具有电启动和停止功能，而不能保持运行.

2. 互锁

互锁. 听这个名字知道它与自锁不同. 自锁是只影响您的电路. 互锁至少有2个分支，并且相互影响. 如图所示:

这是电动机正向和反向旋转的电路图. 我们知道，电动机正向和反向旋转的两个接触器不能同时被吸引. 同时，吸引子将引起短路. 然后，我们引入了一个互锁电路，以防止它同时进入.

我们可以看到，当接触器KMR闭合时，KMR的常闭触点断开，并且该常闭触点与接触器KMF的起动电路串联连接. 当KMR的常闭触点打开时，KMF无法通电自锁与互锁有什么区别，自然也无法接通.

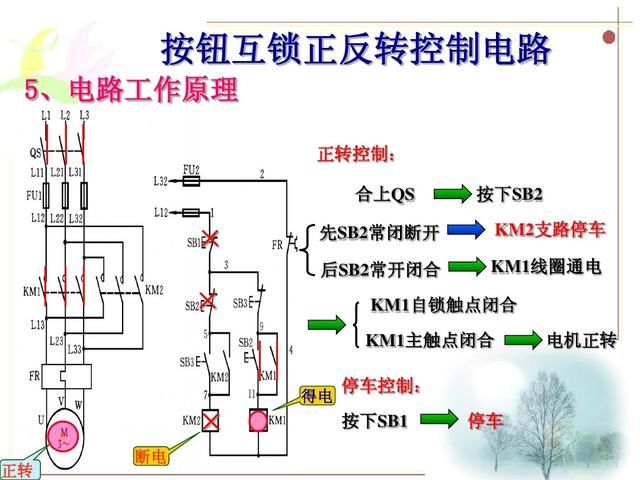

互锁实际上是互锁的升级版本，如下图所示:

上述按钮SB2和SB3使用一对常开触点和一对常闭触点. 当按下按钮SB2时，我们不仅启动了自己的电路（KM1），而且无论是否激活了其他电路（KM2），我们都断开了该电路. 这里，按钮SB2的常开触点将启动其自己的分支（KM1），而按钮SB2的常闭触点将打开另一个分支（KM2）.
