2019年4月5日,全球首款5G手机三星Galaxy S10 5G版本在韩国正式推出. 与普通版S10相比,韩版S10 5G使用自己的5G解决方案Exynos5100外部基带,并且在前后均添加了TOF镜头. 另外,最大的改进是三星终于升级了已经使用多年的15W快速充电. 它为S10 5G版本配备了新的25W快速充电,并且标准配备了25W USB PD3.0 PPS充电器.
截至目前,充电头网络已拆除. 现在,三星推出了首款USB-C手机充电器. 我们不会错过. 让我与您分享三星25W USB-C充电器的拆卸过程. 让我们看一下.
首先,三星S10 5G版最初的25W USB-C充电器的外观
纯白色外观,主体部分具有扁平的椭圆形外观,韩国标准的插针使充电器呈现阶梯状.
充电器本体的正面有闪电标志和“ Super Fast Charging”字样.
背面是充电器的参数信息. 产品型号: EP-TA800,输入: 100-240V〜50 / 60Hz 0.7A; USB PD输出: 5V / 3A,9V / 2.77A,PPS输出: 3.3-5.9V /3A、3.3-11V/2.25A,最大输出功率为25W,生产工厂: Solum Vina Company Limited,生产日期为2019年4月.
此充电器的标准充电接口是USB-C接口,支持USB PD3.0 PPS快速充电协议.
机身厚度等于一枚的直径.
充电器的主体与Apple 18W充电器没有太大区别,但韩版的引脚比国家标准更长.
充电器的重量约为51.6克.

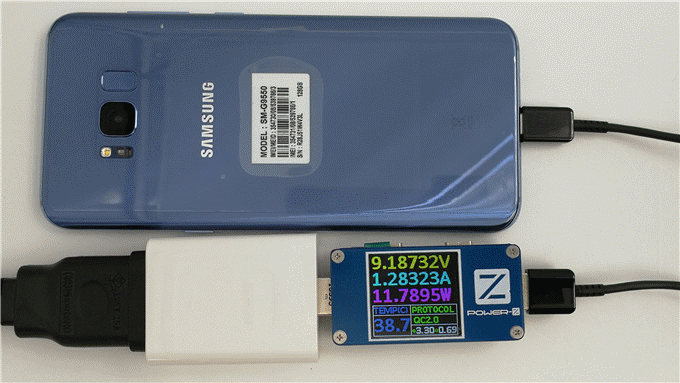

使用ChargerLAB POWER-Z FL001SUPER在此充电器上执行协议检测,表明仅支持USB PD的一种快速充电协议,而其他常见的快速充电协议(包括AFC)不兼容.
进一步测试充电器的PDO消息显示,该充电器具有两个固定电压范围,分别为5V / 3A和9V / 2.77A,以及两个PPS,分别为3.3-5.9V / 3A和3.3-11V / 2.75A电压范围. 换句话说,这是USB PD3.0 PPS快速充电充电器.
第二,拆解三星S10 5G版本的原始25W USB-C充电器
充电器的外壳是超声波焊接,非常坚固. 我一直想知道为什么韩国的别针比其他规格更长. 因此,今天它已被更彻底地拆卸,并查看销的内部结构.
在引脚上,金属弹片用于连接PCB板和AC导电柱,没有其他特殊区别.
让我们看一下PCB板背面的控制电路部分. 整流桥附近有白色的长胶. 使用光耦合器反馈方法. 上部是主要部分三星原装充电器功率,下部是次要部分,中间是隔离的. 在主主控制开关管的位置附近采用空心设计,并插入塑料绝缘板,并在主开关管中填充胶水以辅助散热.
去掉背面的白色胶水,以从Dialog中露出型号为iW1791的PWM芯片.
充电头网络了解到,使用iW1791的产品还包括三星Galaxy S10原装15W充电器,六连18W USB PD PPS充电器和其他产品.
对话框iW1791规格.
主控芯片旁边的整流桥.
上海长垣维安的一次主开关,型号WMO14N70C2,700V,0.45ΩDPAK(TO-252),属于长源维安开发的超结MOSFET系列. 它使用电荷平衡技术来实现极低的导通电阻和较低的栅极充电性能,适用于具有高功率密度和高效率要求的此类应用. 三星选择长垣维安MOSFET作为全球首个5G手机快速充电的主要控制开关,这表明国内高端品牌功率器件的质量已达到国际一线水平.
长远维安WMO14N70C2的详细规格.
EL Everlight 1018光耦合器. 穿过初级和次级,将光耦合器下方的PCB板挖空,安全距离为6mm.
对话框iW676同步整流器控制器.
对话框iW676的详细信息. 使用iW676的产品还包括原始的R1 Q +充电器,Lulian 18W USB PD PPS充电器和魅族E3充电器.
英飞凌的次级同步整流MOS管位于USB-C接口VBUS开关管旁边.
PCB板正面靠近输出接口处有一个USB PD协议芯片,即Dialog iW656P,它已通过Qualcomm Q +认证.
Dialog iW656P是为USB PD电源优化的接口芯片. 与传统的基于MCU的解决方案相比,它可以实现极其简化的适配器设计. iW656P与Dialog的iW1781(45W)或iW1791(27W)AC / DC控制器芯片以及iW676同步整流器一起使用,可实现更紧凑,成本更低和效率更高(超过90%)的电源适配器设计. 当前市场上的解决方案使用的外部组件更少.
USB-C接口VBUS开关MOS管.
以上是充电器背面的主要组件的介绍. 接下来,让我们看一下前面的插件组件.

可以看出三星原装充电器功率,PCB板的正面设计非常紧凑,并使用了平板变压器,这也是三星手机充电器的传统风格;两个初级滤波电解电容器位于地面上,以节省空间. 变压器和电解电容器之间进行了注胶加固处理,整个PCB板看起来非常精致.
在输入端设置了一个保险丝电阻器.
丝网2W1.1Ω.
带色环的电感器.
由热缩管包裹的滤波电感器.
从侧面输出的四根导线连接到次级电路,并且在变压器旁边有一个的PWM主控制芯片电源电容器.
PWM主控芯片电源电容器规格4.7μF50V,品牌为CapXon Fengbin.
两个初级滤波电解电容器中较长的一个是22μF400V,品牌是CapXon Fengbin.
另一个电解电容器为15μF400V,品牌为彰化围.
USB-C输出接口采用防尘罩设计. 左侧为Y电容,输出抗干扰,右侧为固态电容,用于输出滤波.

Y电容器特写
输出采用固态电容滤波,规格为600μF14V.
扁平变压器上有编码信息.
卸下扁平变压器.
在变压器和PCB之间有胶水固定和辅助散热. 可以在左下角看到PCB的原边.
所有拆卸均已完成.
拆卸充电头网络的摘要
这是三星S10 5G原装充电器的拆解版本,是韩文版本. 引脚尺寸大于国家标准引脚. 我相信在发布美国标准或国家标准版本之后,可以相应地优化音量. 相比之下,我们发现这款输出功率为25W的充电器的体积与Apple的18W充电器的体积大致相同.
实际测试发现它仅支持USB PD3.0 PPS快速充电协议,屏蔽了常见的QC快速充电和其自身的AFC快速充电. 但是,越来越多的设备使用USB PD快速充电,因此在兼容性方面,此USB-C端口充电器优于以前的USB-A端口充电器,功率也更大,并且充电速度更快快.
通过拆卸充电头网络发现,该充电器具有一套内置的Dialog解决方案来简化充电器设计. 主控芯片为iW1791,长源威安WMO14N70C2作为主控开关,扁平变压器用于完成交直流变换功能. 次级同步整流控制器是iW676,它控制Infineon同步整流MOS管完成同步整流. 充电器功率器件包括一个输入整流桥,并且初级和次级MOSFET均为芯片器件,从而大大提高了充电器的功率密度. 根据协议,采用高通Q +认证芯片iW656P来实现USB PD3.0 PPS快速充电.
总而言之,充电器的内部组件都是业内知名品牌,从材料到工艺都是行业领先的标准,因此产品的性能自然可以得到保证.
