【西门子s7-200】使用S7-200模拟器S7-200的详细步骤和注意事项

【西门子s7-200】在延迟计时器（TON）上使用S7-200S7-200 PLC的详细步骤和注意事项

使用S7-200模拟器的详细步骤

在西门子s7-200PLC编程软件中编写一个非常简单的“启动和停止”程序

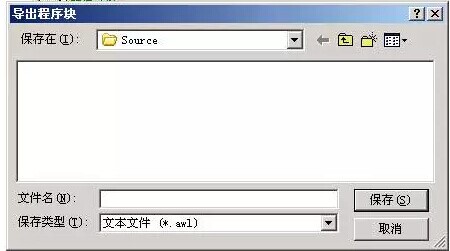

在编译并正确编译程序后，单击“文件” ----“导出...”命令，然后出现以下对话框

选择以保存到指定目录，输入文件名，然后单击“保存”. 如果您指定在此处保存到桌面，则文件名为“ 123”.

保存后，我们可以在桌面上看到这样的图标

然后我们打开S7-200

首先，选择PLC型号. 单击“配置” ----“ CPU型号”，如下图所示，弹出对话框

选择PLC类型后，单击“接受”完成.

加载已编译的程序“ 123”. “程序” ----“加载程序”plc接通延时定时器，弹出对话框

确认后，将弹出另一个对话框，如下所示:

打开，您可以在模拟器中看到梯形图和源程序的语句列表.

点击运行

PLC上的操作指示灯点亮. 点击程序状态监控

您可以看到以下情况

连接I0.0时，连接Q0.0

使用PLC时，情况与此类似. （注意: S7-200的应用仅供参考）

西门子S7-200 PLC的延时定时器（TON）

TON是通用定时器. 它具有脉冲输入端子（IN）和设置值端子（PT），如图2-8和图2-9所示. TON表示计时器的类型，T37是计时器的地址代码.

图2-8延时计时器的应用

图2-9接通计时器的动作波形

当控制触点打开时，计时开始. 当当前值与预设值相同时，定时器触点打开，直到控制触点断开，并且当前值自动重置为0. 以上述程序为例，其操作过程和相应波形图说明如下: 当I0.0接通时，T37的线圈同时接通，并且T37开始计时. 此时，直到T37才激活T37的触点. 当当前值等于设定值20时，T37触点将起作用. 之后，它将继续工作，直到断开控制触点I0.0，同时断开T37的线圈，激活T37的触点，并且其电流值自动重置为0.

以下是相关问题:

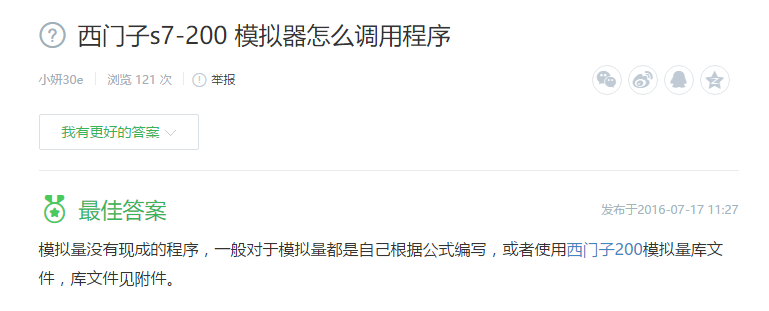

1. 如何调用西门子s7-200程序？

没有用于模拟量的现成程序. 通常，模拟量是根据公式本身编写的，或者使用Siemens 200模拟量库文件. 有关库文件，请参见附件.

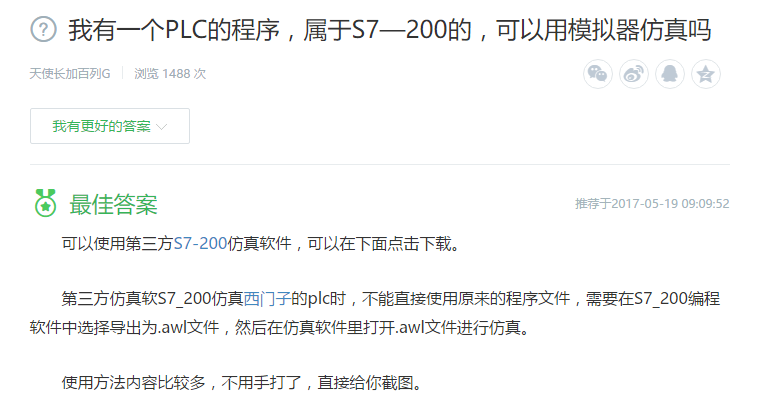

2. 我有一个属于S7-200的PLC程序. 我可以使用模拟器进行模拟吗？

您可以使用第三方S7-200仿真软件，也可以单击以下下载.

当第三方仿真软件S7_200仿真Siemens plc时，不能直接使用原始程序文件. 您需要选择在S7_200编程软件中导出为.awl文件，然后在仿真软件中打开.awl文件进行仿真.

有很多使用方法. 无需输入plc接通延时定时器，只需截屏即可.
