为什么要对交流接触器使用短路环

为什么要对交流接触器使用短路环

交流接触器的吸引线圈使交流电流通过. 当电流过零时，电磁吸力也为零. 铁芯在释放弹簧的作用下有释放的趋势. 当电流增加时，它会重新吸收并产生电枢. 振动并发出声音. 嵌入短路环后，当电流过零时，这是电流变化最快的时间，并且铁芯中的磁通量也是最快的. 在短路环中产生感应电动势和感应电流，并且感应电流产生的磁通被牢固地吸收，从而减少了电枢的振动和噪声，并保护了磁极表面免于磨损和磨损. 触点不会被电弧烧掉.

短路环的工作原理

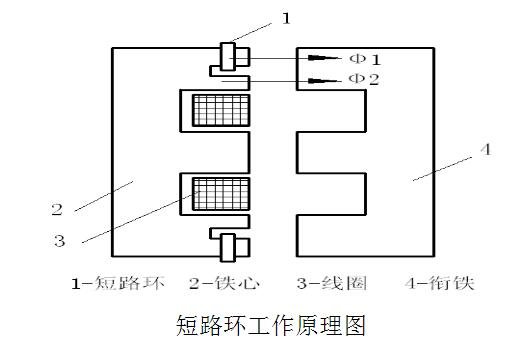

在交流接触器工作期间，圈中流动的交流电在铁心中产生交流磁通，因此铁心和电枢之间的吸引力发生了变化. 这将导致电枢振动并产生噪音. 更重要的是，它将影响触点闭合. 为了消除这种现象，如图所示，在交流接触器铁心的两端各开一个槽，并在该槽中嵌入一个短路铜环. 在安装了短路环之后，当向线圈供应交流电时，线圈电流I1产生磁通量φ1，并且一部分φ1穿过短路环. 在环中感应出电流I2，并且I2产生磁通量φ2和两个磁通量. 相位不同，即φ1和φ2不同时为零，这确保了铁芯和电枢在任何时候都具有吸力，并且电枢总是被吸引，从而解决了振动问题.

短路环

短路环通常由康斯坦坦或镍铬合金制成，通常用于交流接触器.

交流接触器的短路环的作用是消除电枢产生的振动和噪声. 对于单相交流电磁机构，磁通量是交变的，当磁通量为零时，吸力为零，吸引力作用后的电枢在弹簧的作用下被拉动. 分开，并且在磁性通过零之后，吸力将增加. 当吸力大于反作用力时交流接触器中的短路环有什么作用?，电枢将再次拉入. 这样，随着交流电的频率，衔铁的吸力每周两次过零交流接触器中的短路环有什么作用?，衔铁产生强烈的振动和噪音，甚至使铁芯运动. 为此，需要在铁芯的端面安装由铜等非磁性材料制成的剖分式磁环或短路环.
