电路中的干触点和湿触点是什么？

无源开关: 有关闭和打开两种状态；两个触点之间没有极性电路中什么叫回路，可以互换.

常见的干接点信号是:

1）各种开关，例如: 限位开关，行程开关，脚踏开关，旋转开关，温度开关，液位开关等；

2）各种按钮；

3）各种传感器的输出，例如: 环境电力监控中的传感器: 浸水传感器，火灾报警传感器，玻璃破碎，振动，烟雾和冷凝传感器；

4）继电器和干簧片的输出；如果有干触点，则可以使用湿触点.

有源开关: 有电和无电两种状态. 两个触点之间存在极性，并且不能颠倒；

常见的湿接触信号为:

1）如果将上述干接点信号连接到电源，然后将电源的另一极用作输出，则为湿接点信号；对于工业控制，常用的湿触点的电压范围为DC0〜30V，比较标准为DC24V； AC110〜220V的输出也可以是湿接点，尽管该接点较少；

2）还需要将TTL电平输出用作湿触点；通常情况下，TTL电平需要被缓冲输出，例如: 7407、245、244等，与VCC形成环路； 244、245可与gnd形成循环；为了驱动远程光耦合器.

3）NPN晶体管的集电极输出和VCC;

4）达林顿管的集电极输出和VCC;

5）红外反射传感器和光束传感器的输出；

1）易于访问，降低了工程成本和工程人员需求电路中什么叫回路，并提高了工程速度

2）处理大量干式触点开关

3）即使连接到干触点的电线长时间短路，也不会损坏本地控制设备或远程设备

4）易于访问且易于界面统一

无源信号（干触点）分为两种: 无源常开和无源常闭，如下所示:

特点: 没有电源，有一定的容量，消防系统一般可以承受DC30V / 1A的电流，一般都连接到消防模块上.

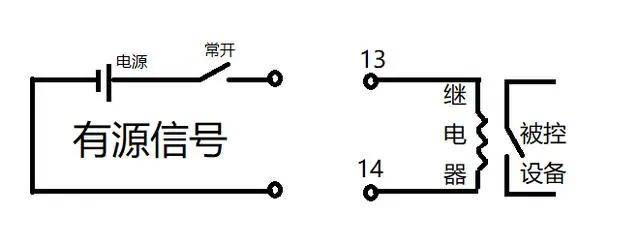

活动信号（湿触点），由电源和如下所示的开关组成:

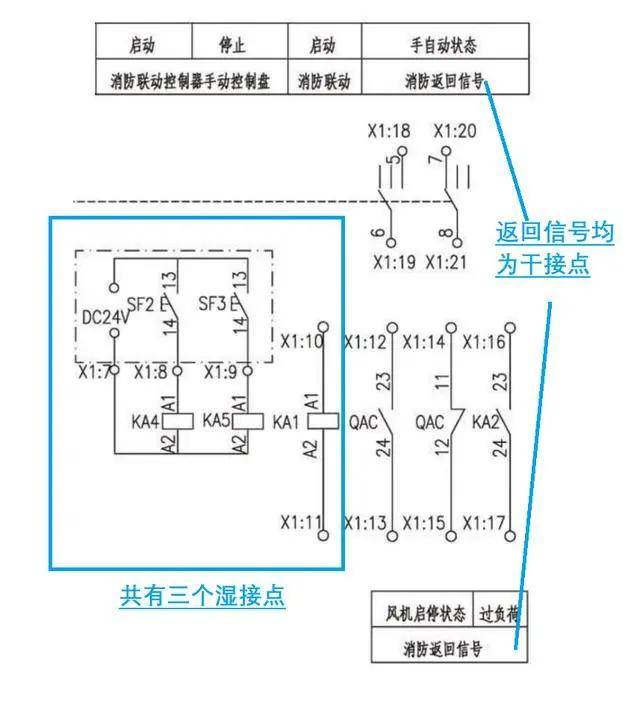

消防联动控制器向消防泵控制柜发出的信号: （湿接触）

链接的触发信号（自动启动，总线）和手动控制信号（手动启动，停止，专用线路），两个信号均为DC24V有源触点，消防信号中间继电器置于消防泵控制箱内，符合GB50116 -2013年的第4.1.1和4.1.3条.

消防联动控制器收到的消防泵控制柜发送的信号: （干接点）

水泵的运行和故障信号以被动触点的形式发送，并通过总线模块返回.

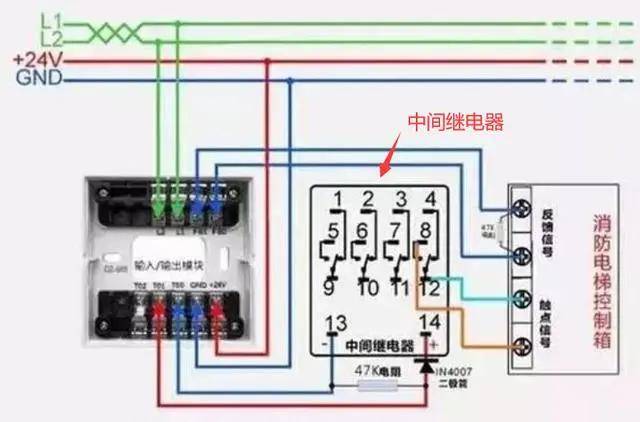

湿接触的物理示例

功能:

所连接设备的接入端以及继电器13和14的接入端无电压.
