消防弱电线路中间继电器的工作原理~

中间继电器: 用于继电保护和自动控制系统中，增加触点的数量和容量，并在控制电路中传输中间信号. 它也广泛应用于火灾自动报警系统中

1、 中间继电器功能:

一般电路通常分为两部分: 主电路和控制电路. 继电器主要用于控制电路，接触器主要用于主电路. 通过继电器，一个控制信号可以控制另一个或多个信号，完成启动、停止、联动等控制. 主要控制对象是接触器. 接触器触点大，承载能力强. 通过它实现了从弱电到强电的控制，控制对象是电器

2、 中间继电器部件:

中间继电器是由固定铁芯、动铁芯、弹簧、动触头、静触头、线圈、接线端子和外壳组成的继电器

3、 中间继电器工作原理:

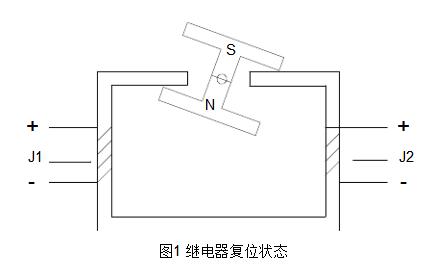

线圈通电时信号继电器工作原理，动铁芯在电磁力作用下动作闭合，与动触头动作分离常闭触头，闭合常开触头；线圈断电时，动铁芯在弹簧作用下与动触头复位. 继电器的工作原理是使一定的输入（如电压、电流、温度、速度、压力等）在达到预定值时动作，从而改变控制电路的工作状态，达到控制或保护的目的. 在这一过程中，中间继电器主要起到传递信号的作用

在消防弱电控制电路中，常有中间继电器. 对于不同的控制电路，中间继电器的功能是不同的. 电路中的常见功能如下:

一. 控制高压和电流设备

输入/输出模块（控制模块）的有功输出，电压等级一般为直流24V. 但被控制设备的电压有时是高电压，如交流220V，输入和输出模块不能直接用于控制，在动作后，它相当于高压进入，它会烧毁消防设备. 中间继电器的触点具有一定的负载能力

2. 增加联系人数量

这是中间继电器的常见用途*例如，当一个接触器的触点需要控制电路控制系统中的多个接触器或其他元件时信号继电器工作原理，中间继电器被添加到电路中

三. 增加接触容量

中间继电器虽然接点容量不大，但也有一定的负载能力. 同时，由于驱动电流很小，可以利用中间继电器来扩大触点容量. 例如，感应开关和三极管的输出不能直接用来控制大负载的电气元件. 在控制电路中采用中间继电器控制其它负载，增大了控制容量

四. 转换管脚类型

在工业控制电路中，这种情况经常发生. 控制要求使用接触器的常闭触点来达到控制目的，但接触器本身的常闭触点已经用完，控制任务无法完成. 此时，中间继电器可以与原接触器线圈并联，中间继电器的常闭触点可以用来控制相应的元件，并且可以改变触点类型以达到所需的控制目的

5个. 用作开关

在一些控制电路中，常用中间继电器来控制一些电气元件的通断，如彩电或显示器中的自动消磁电路，三极管控制中间继电器的通断，从而控制消磁线圈的通断

6. 消除电路中的干扰

在消防电路中，虽然有各种干扰抑制措施，但干扰现象还是或多或少存在
