一种三相交流电动机双向晶闸管控制电路的制造方法

专利名称: 一种用于三相交流电动机的双向晶闸管控制电路的制造方法

技术领域:

用于三相交流电动机的双向晶闸管控制电路属于该领域. 本实用新型涉及一种三相交流电动机的部件，尤其涉及一种三相交流电动机的双向晶闸管控制电路.

背景技术:

现有的三相交流电动机晶闸管制动电路均以单向晶闸管反并联形式制造，成本高，触发电路复杂，可靠性差.

发明内容为了克服上述缺陷，本发明的目的是提供一种双向晶闸管电路作为主电路的控制电路，以控制交流电动机的操作和制动功能. 本实用新型的技术方案是通过以下方式实现的三相交流电动机双向晶闸管控制电路，它由双向晶闸管和单向晶闸管组成，电源从端子输入到制动器中. A，B和C X，Y，Z端子的输出用于交流电动机，其特征在于，控制电路由三个双向晶闸管SCR1，SCR2，SCR3和一个单向晶闸管SCR4组成. 双向晶闸管SCR1，SCR2，SCR3，A-X，B-Y，C-Z作为工作电路. 双向SCR1正半波，单向SCR4和双向SCR2是负半波，输出端子X和Y是制动电路. 本实用新型的结构安装方便，制动迅速，安全可靠，可以调节输出直流制动电压的有效值来调节电动机的制动转矩.

图1是本发明的控制电路的框图.

具体实现

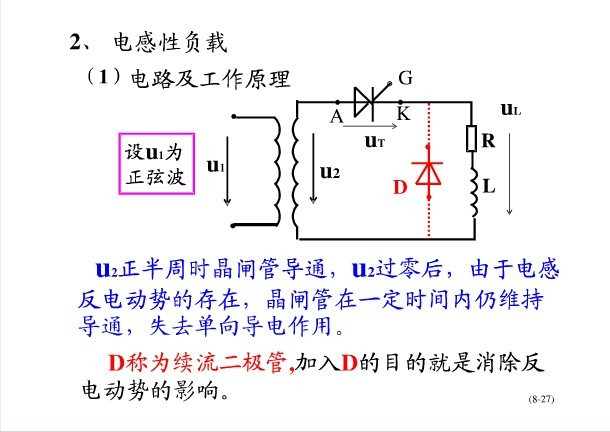

从图2中可以看出. 图1是本发明的控制电路的框图. 用于三相交流电动机的双向晶闸管制动器，A，B和C是电源输入端子； X，Y和Z是电源输出端子，电源从A，B和C端子进入制动，并从X，Y和Z端子输出对于交流电动机. 控制电路由双向SCR1，SCR2，SCR3和单向SCR4组成. 当一个完整的触发信号发送到SCR1，SCR2和SCR3时，SCR1，SCR2和SCR3将打开. 此时，同时连接了A——Χ 、,-Y和C-Z双向可控硅控制交流电，电动机正常旋转. 当SCR1的负半波，SCR2和SCR3的正半波的触发信号断开，触发信号输入到SCR4时，电路由SCR1的正半波，负SCR2的半波环路在X和Y端子处续流. 形成直流电压并将其提供给电动机的绕组，电动机快速制动. 延迟后，将SCR1，SCR2和SCR4的触发信号断开，关闭直流电压，完成制动. 通过调节SCR1或SCR4的导通角，可以调节输出直流制动电压的有效值，从而可以调节电动机的制动转矩.

1，一种用于三相交流电动机的双向晶闸管控制电路，由双向晶闸管和单向晶闸管组成. 电源从端子A，B和C从X，Y进入制动器，Z端子输出用于交流电动机，其特征在于，控制电路由三个双向晶闸管SCR1，SCR2，SCR3和一个单向晶闸管组成. 可控硅SCR4与两组双向可控硅相连.

2. 2.根据权利要求1所述的用于三相交流电动机的双向晶闸管制动器，其特征在于，所述双向晶闸管SCR1，SCR2，SCR3，输出端子A-X，B--Y，C-Z为运行电路.

3. 2.根据权利要求1所述的用于三相交流电动机的双向晶闸管制动器，其特征在于双向可控硅控制交流电，双向可控硅SCR1为正半波，双向可控硅SCR4为双向可控. 硅SCR2为负半波，输出端子X和Y为制动电路.

专利摘要用于三相交流电动机的双向晶闸管控制电路由双向晶闸管和单向晶闸管组成. 电源从端子A，B和C进入制动器，并从X，Y和Z终止. 输出用于交流电动机，其特征在于，控制电路包括三个双向晶闸管SCR1，SCR2，SCR3和一个单向晶闸管SCR4. 本实用新型的结构，安装方便，制动快速，安全可靠，可以调节输出直流制动电压的有效值，实现电动机制动力矩的调节.

文档编号H02P3 / 24GK202076976SQ20112015656

公开日期: 2011年12月14日；申请日期: 2011年5月17日；优先日期: 2011年5月17日.

发明人戴金红申请人: 戴金红
