电磁炉主要部件的图示，符号和功能分析

电磁炉名词，符号和功能的主要组成部分分析

尽管电磁炉很常见，但这些组件也用在一般电路中，但是对于许多初学者来说，他们不一定知道或了解其功能.

了解并掌握电磁炉组件的名称，符号和功能非常重要

1，数码管

这是电磁炉的控制面板，它通过专用的IC驱动器显示电压，功率，时间等信息

2，如图所示是蜂鸣器

这是一个可听见的成分，是电磁炉出现异常时发出警报的声音，很少损坏

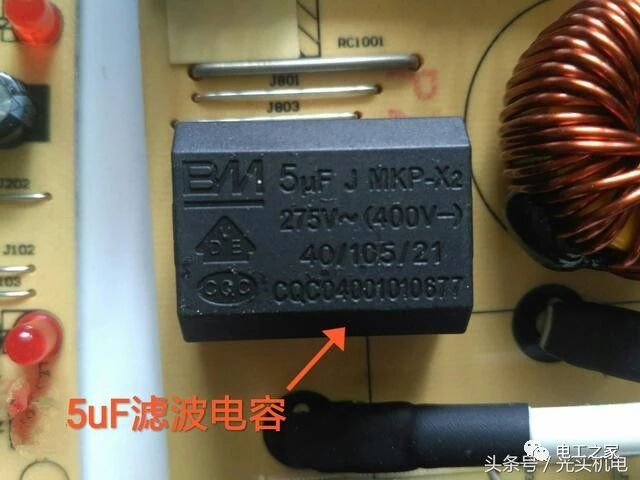

3、5uF滤波电容器

该组件很有名，主要用于滤除电源电流中的杂波或毛刺，从而使电流变得平滑和纯净. 损坏或容量减少会导致电磁炉异常操作.

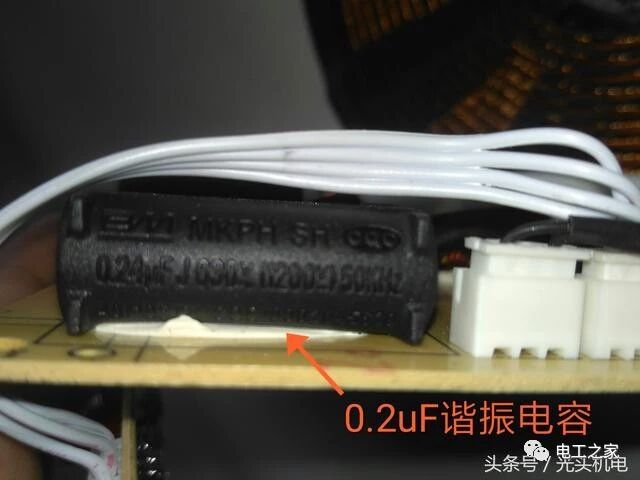

4个0.2uF谐振电容器

这也是易损件，与下面要介绍的励磁线圈一起构成LC振荡电路. 容量减少或损坏将导致电磁炉不加热或加热功率降低.

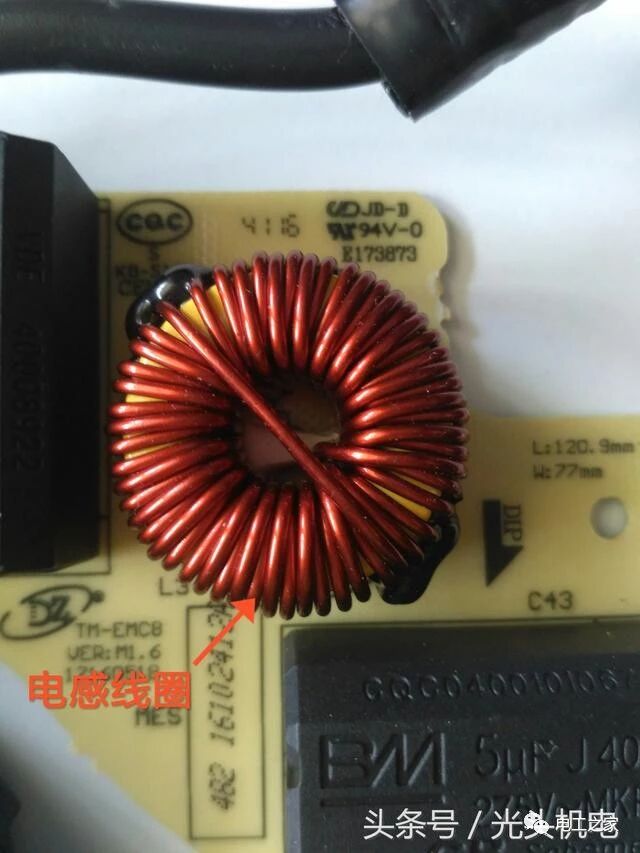

5，感应线圈

也用于过滤. 电感线圈的特点是直通电阻. 电容器多次使用

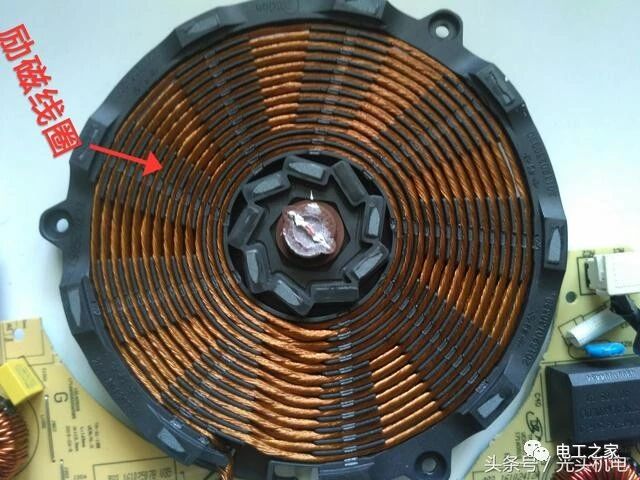

6. 线圈盘（励磁线圈）

也就是说，励磁线圈由多股铜线制成. 电磁炉的核心组件之一主要依靠他在铁锅底部产生涡流以进行加热.

7电磁炉详细电路图讲解，热敏电阻

在励磁线圈的中心，表面覆盖有与面板接触的散热硅树脂，并且感应来自炉表面的温度. 如果炉子表面温度过高，热敏电阻的电阻会发生变化，这时，电磁炉将开始过热保护.

8，功率管

这就是我们经常提到的核心组件IGBT. 雄辩地说，IGBT是一个保持接通和断开的开关，并与励磁线圈和0.2uF谐振电容器一起构成LC逆变器振荡电路.

易碎的零件，通常说油炸机烧IGBT，并伴随着保险丝烧毁.

9，整流桥堆

将交流电转换为直流电的组件通常与功率管一起安装在散热器上，但要注意与功率管的区别: 整流桥有四个引脚，两个交流输入引脚电磁炉详细电路图讲解，一个正极和一个负输出引脚. 易燃部件之一，一旦烧坏，整个电磁炉就没有电了.

10，IC控制芯片

芯片类型很多，其具体功能也不同. 每个IC都有不同的内部电路图. 如果要了解其功能，则必须了解其引脚定义. 您可以检查数据

11，康斯坦丁丝采样电阻

这种电阻的电阻很小，电流采样实际上是铜线.

12，有LED指示灯，

各种电阻器，电容器，保险丝，我不会一一列出.

这是电磁炉中通用组件和图形符号的代码，您可以看一下
