Superpower教室（231）: 为什么现在没有通用电话充电器？

“张小，您知道在哪里可以买到30W VOOC快速充电电缆吗？”有一天，神Zhen（我们的显卡神）问我，因为他在淘宝和京东等电子商务平台上，我找不到支持VOOC 30W快速充电的数据线...为了购买合适的充电电缆，超级网络的编辑提出了一个困扰淘宝的问题.

当时，我给深圳的建议之一是去官方的Realme购物中心检查一下. 几天后，深圳再次告诉我，他们只有一条高达20W的充电线...您是否要购买新的充电线并购买新的手机和其他标准设备？后来，我去了OPPO官方网站看了一眼，终于让我找到了30W快速充电套件和充电电缆分开出售. 为了购买支持该品牌快速充电的充电电缆，超级供电的显卡大神曲折.

实际上，深圳并不是第一个问我如何购买手机充电线或手机充电头的人. 当我的一个朋友去年购买iPhone 11时，由于标准的5W充电头，实在太慢了，无法给具有更大电池容量的新手机充电，而且她听说过快速充电. 当她一天出门享受快速充电带来的短暂“回血”的良好经历时，她回到我身边，建议快速充电. 当我告诉我的朋友我要购买另一根充电电缆时，她似乎很害怕. 买另一个充电头不是更好吗？

随着各种手机制造商引入越来越高功率的快速充电技术，当我们购买手机充电线时，我们再也不能像几年前那样花几天时间在街头小贩或淘宝上. 只要花一元或十到二十元，就可以随意购买，除非您愿意放弃那些花费大量研发成本的制造商带来的30W，40W甚至65W快速充电，然后再花几笔钱. 小时为手机充电（一夜之间，请忽略充电）.

我们今天将使用此主题与您讨论手机充电技术的变化，并解释为什么在更换iPhone的快速充电头后需要购买新的充电电缆.

立即购买手机充电器. 充电电缆和充电头是分开的. 但是过去，它是由通用充电器直接解决的.

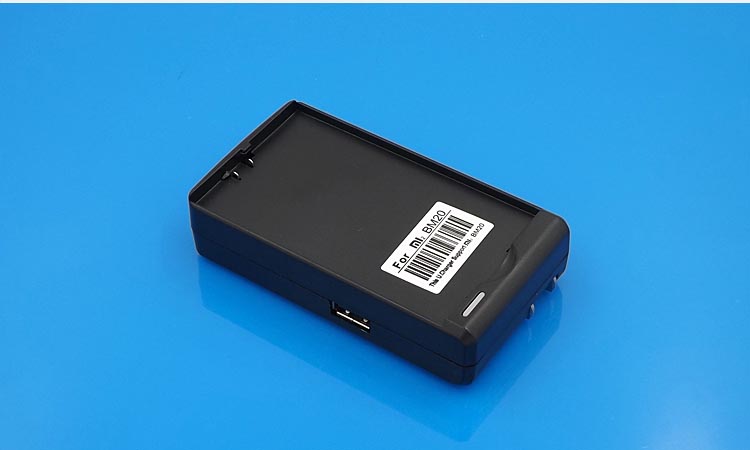

这应该是许多80后和90后的印象更深刻的印象. 大约10年前，我们的手机电池仍然可以从体内取出，取出方法非常简单，就像现在，只需在空调和电视中更换电池一样简单. 因此，当时有两种为手机充电的方式. 一种是像当前的智能手机一样直接为手机充电. 当时我们称这种计费方式为线路计费. 另一种与线路充电相对应的方式为手机充电的一种方式称为基座充电器，该方法是取下手机电池并将其放在充电基座上进行充电.

手机充电器

当时，手机品牌有更多选择. 我们可以选择声音大的扬声器，而我们等不及整个村庄都能听到它. 我们还可以选择所谓的音乐手机并享受它. 标准的耳机似乎沉浸在自己的世界中. 由于那个时代的大小品牌，手机的线路充电实际上是相当复杂的，大型制造商通常会有自己独特的充电线路.

由于电缆充电器的品牌有限，当时的充电电缆基本上不通用. 通用充电器应运而生，并迅速成为流行产品. 顾名思义，通用充电器基本上是可以为所有手机电池充电的产品，只要您的手机电池是可拆卸的即可. 尽管当时的手机电池大小不一样手机万能快速充电器，但其中一些会更大，有些会更加方形，但是取出这些电池后，它们都有一个共同点，那就是电池一侧的三个金属触点. 这些金属触点可以连接到手机以供电，也可以连接到充电器进行充电.

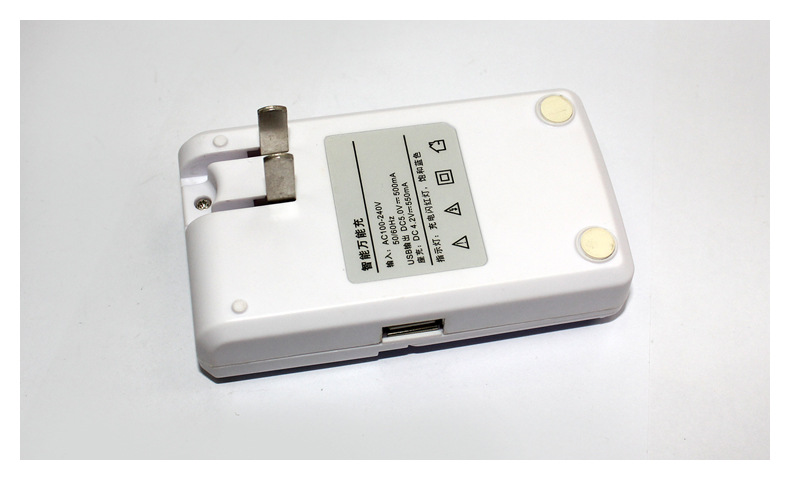

通用充电器

由于当时电池的这种特性，普遍充电具有存在的条件. 这个名字听起来很虚张声势，但实际上它是一个相对简单的装置，两个金属触点弹簧具有可调节的打开和关闭角度，一个用于固定电池的透明夹子（工作原理实际上与女孩的发夹相同），以及一个保护小用来更换电路板的盒子（通用充电器的主要部分）.

万能充电器的工作原理也很简单，输入电压为220V AC，输出为4.2〜4.3V DC. 充电电池电压约为3.7V. 根据通用充电器和可充电电池的输出电压之间的电压差进行充电. 随着电池电量在充电过程中增加，电池电压也将缓慢增加. 当电池电压接近通用充电输出电压时，充电电流逐渐减小到零. 为了防止将来过度充电和可能的爆炸，后来出现了智能通用充电器. 通过限制充电电流以避免损坏电池，可以在充电完成后自动停止充电.

当然，简单易用也是通用充电器受欢迎的原因之一. 我们将两个可调金属片调整为与电池的两极相似（金属接触片对应于普通电池上的+和-号），然后将电池按在金属弹簧上. 如果极性正确，则充电器指示灯将亮起（如果指示器显示不正确，则只需将电池翻转过来），然后将其直接插入电源即可充电.

通用充电器听起来很方便且易于使用，但也有其局限性. 即使当时的通用充电器认为充电已结束，它仍将使用小电流对电池进行trick流充电，并且电池将充满电. 基于这样的现状，使用通用充电器为手机电池充电后，电池寿命将比使用标准基座充电器更长. 但是，由这种长时间的过度充电引起的问题是电池鼓胀. 我相信很都经历过这样的电池膨胀.

手机通用充电器的流行历史实际上对应于诺基亚帝国的辉煌时期. 随着诺基亚帝国的逐渐衰落，通用充电器也逐渐淡出了历史舞台. 自苹果公司于2010年发布iPhone 4以来，这种一体式的手机设计逐渐普及到整个手机领域. 换句话说，无法再方便，方便地取出手机电池，即使将其取出，也无法使用通用充电器充电.

迷你USB电缆

这时，有关手机充电的主题是购买Apple电缆还是Android电缆. 当时，Apple电缆仍然是30针的充电电缆，这是一条非常宽的数据电缆. 当时Android的数据线具有Mini USB和Micro USB接口. 关于手机充电电缆接口的开发，当苹果推出iPhone 5时，它切换到仍在使用的Lightning接口. Android手机逐渐过渡到Micro USB，然后过渡到主流USB-C接口.

Micro USB电缆

智能手机充电电缆接口的开发非常快. 在相对较短的时间内，Android手机已迅速过渡到USB-C接口. 统一接口的优点是，在尚未开发快速充电技术的情况下，每个人都可以更方便地购买充电电缆. 最好区分Apple电缆或Android电缆. 最多可以区分Micro USB或USB-C接口.

USB-C电缆

这时，尽管通用充电已消失，但还是出现了多合一充电电缆. 标准的USB-A接口连接到充电头，另一端具有Micro USB，Lightning，USB-C，并且历史较长. 的充电电缆甚至具有30针连接器和Mini USB连接器. 这种充电电缆的优点是可以为不同类型的设备充电. 在快速充电技术发展之前，手机充电器的充电功率并没有太大差别.

闪电线

通用充电后的多合一充电电缆主要通过两种方式实现. 一种形式类似于玩偶. 此充电电缆一次只能为一个设备充电. 实现此目的的另一种方法是并行连接多条电线，以同时为多个设备充电. 实际上，目前这种多合一的充电线仍在市场上活跃，能够满足不同用户的需求. 但是，如果您想启动一条可以同时支持多种快速充电技术的生产线，那就很难了.

Matryoshka多端口线路

多根平行线

为什么很难？我们首先来看看国内主流手机制造商使用的快速充电技术.

在上一篇文章中，我们问了一个问题，为什么在为iPhone 11配备快速充电头后，我需要花费几十美元来重新购买充电电缆？答案非常简单，这是因为支持iPhone快速充电的充电头现在使用USB-C端口，这与充电头的标准USB-A接口完全不同. 因为原始的充电电缆不能一起使用，您是否不应该购买可以一起使用的电缆？

iPhone快速充电线，请注意红色框中的界面

在经历了手机机身上的接口更改之后，充电头甚至移动电源的输出接口也已开始更改. 这是因为iPhone使用PD 3.0快速充电协议，这是此快速充电协议的主要功能. 它需要使用USB Type-C接口实现，因此iPhone快速充电头上的输出接口已更改.

除USB PD 3.0快速充电协议外，国内华为，小米，OPPO，vivo和其他主流手机制造商还使用了高通QuickCharge，OPPO VOOC / Super VOOC和华为Super Charge等快速充电技术. 让我们一一认识.

USB PD标准是USB-IF组织开发的快速充电规范，称为USB Power Delivery. 它不仅可以用于iPhone，而且可以用于其他品牌的产品，可以看作是更通用的快速充电协议. 采用. 目前，该协议已经迭代到PD 3.0版本，主要的改进之一是增加了PPS规范（可编程电源）. 新的PPS规范包括高通QC 3.0 / 4.0，联发科PE 2.0 / 3.0，OPPO VOOC，华为SuperCharge等标准，并与上述快速充电技术实现了完美的兼容性. 换句话说，中国现有的大多数主流模型都支持PD协议.

但是，尽管PD协议可以与所有公司使用的快速充电协议兼容，但是目前在实际产品中（例如华为的手机现在支持40W快速充电），这种充电功率是建立在华为专用的快速充电上的. 根据协议，如果将PD协议用于快速充电，则充电功率通常会降低到18W或其他.

根据现有数据，USB PD 3.0标准可以将输出电压从3.0V调节到21V，并且调幅电压为20mV. 与苹果在iPhone上使用的相对小巧的18W功率相比，PD 3.0的充电功率可以达到100W（20V5A）. 具体来说，PD3.0输出可分为5V 2A，12V 1.5A，12V 3A，12V 5A，20V 3A，20V 5A和其他不同规格，不仅适用于移动电话，还适用于显示器和笔记本产品.

高通公司的QC快速充电协议也可以被视为通用的快速充电协议，只要苹果愿意，它就可以在iPhone上使用. 目前，许多国内Android手机品牌都使用高通的QC快速充电功能，例如小米，魅族，努比亚等.

目前，主要使用Q +，4、3.0和3+. 为了动态调整工作电压，QC 3.0和Q支持3.6V至20V，Q +支持3V至21V，3.0以200mV为步长，而4/4 +被细分为20mV. 在最大充电功率上，QC3.0仅支持36W（12V 3A），QC3 +支持高达60W（20V 3A），而Q / 4 +支持高达100W（20V 5A）. 其中，QC 3+是高通公司今年推出的一种新的快速充电协议，主要目的是使非旗舰产品享受更好的快速充电体验. Q / 4 +选择充电端口并需要USB-C接口.

充电五分钟，然后聊两个小时. 这应该是对快速充电技术的最早情感描述，它来自OPPO.

与PD 3.0和高通的QC相比，它是通用的快速充电协议，OPPO VOOC（电压开环多步恒定电流充电）和Super VOOC是私人协议，目前主要用于OPPO，vivo，OnePlus和一些自己的品牌产品.

OPPO的专用快速充电协议实际上是典型的低压大电流系统. 由于高充电电流，VOOC和电池的充电数据线是定制的. VOOC或Super VOOC的充电线与市场进行了比较. 通用USB数据线实际上在内部还有两根电线（但我们看不到），用于配对通信. 没有这种通信，就无法启用VOOC快速充电功能.

因此，要使用VOOC快速充电，您必须拥有充电器，充电数据线和手机. 这就解释了为什么深圳在寻找专用充电电缆时需要这么多麻烦.

目前，OPPO快速充电协议已商业支持的产品具有65W的最大支持充电功率，这也是目前应用于智能手机的最高充电功率. 实际上，OPPO宣布在两年的前期开放授权. 从理论上讲，第三方产品还可以使用OPPO VOOC和Super VOOC快速充电协议，包括充电宝.

华为的SuperCharge快速充电协议实际上是私人协议. 它是在Mate 9系列机型中首次引入的. 当时的标准充电器可以在SuperCharge下支持常规5V 2A输出以及4.5V 5A和5V 4.5A输出. 相当于高达22.5W的充电功率. 随着去年推出Mate30系列产品，SuperCharge支持最高40W的充电功率，而最新的P40 Pro系列产品也支持最高40W的快速充电.

根据华为宣布的技术细节，SuperCharge使用“直接可充电电池”设计. 完成协议握手后，充电器将接管手机电池的充电控制，并绕过手机随附的充电电路直接为电池充电. 可以有效减少手机在充电过程中的发烧. 华为SuperCharge快速充电现在支持4.5V-10V动态电压和4A / 4.5A / 5A三种电流解决方案，最大支持功率为40W.

根据华为的快速充电协议，目前市场上有5A线等充电线.

在过去的两年中，除了有线快速充电外，无线快速充电产品也出现了. 小米推出了20W和30W无线快速充电设备，包括手机和无线充电底座；华为已经发布了自己的40W无线快速充电设备OPPO，OnePlus还发布了自己的30W无线快速充电设备. 当前，所有无线快速充电基地基本上仅支持其某些设备的无线快速充电. 如果他们为其他品牌的无线充电设备充电，则通常可以支持10W手机万能快速充电器，7.5W甚至5W.

不一定.

尽管各家手机制造商配备的充电头和充电电缆在接口，充电电缆等方面看起来很相似，但这些产品的快速充电速度却有所不同，例如，华为支持40W，OPPO支持65W，小米支持50W. 这些公司发布的充电产品实际上不是通用的. 这并不意味着如果您购买OPPO充电器和充电线，就可以为华为手机快速充电65W.

从上面可以了解到国内主流手机厂商使用的快速充电技术，有的厂商使用一般协议，有的厂商使用私用协议. 从理论上讲，使用通用快速充电协议的产品与使用相同协议的其他制造商的设备兼容. 例如，Hammer之前推出的快速充电头适用于多个品牌的产品.

使用私有快速充电协议的华为，OPPO，vivo，OnePlus等通常不支持其他设备. 但是，如果制造商在制造产品时使用其他协议，或者其他协议可以与这些品牌的产品兼容，那么也可以实现快速充电，但是充电功率通常会折低到制造商标明的最大功率.

在当前电池技术发展的瓶颈下，快速充电技术可以缓解所有人的电力焦虑. 就像OPPO的广告文案一样，收费是五分钟，而通话时间是两个小时. 在快速充电技术的支持下，我们可以通过短期充电将手机的电源保持在相对安全的状态. 而且，随着手机的电池容量变得越来越大，更高的充电功率将更加适合，没有人会使用5V 1A充电头为Tesla充电. 因此，在本文的结尾，让我们讨论如何选择正确的快速充电配件.

在购买之前，您需要首先了解所使用产品的型号，是否支持快速充电和最高支持的快速充电功率. 百度搜索其手机型号时，每个人都可以找到此信息. iPhone 8和更新的iPhone支持快速充电，其他（通常是较小的数字）不支持； Android手机的品牌太多，型号太多，您可以搜索和了解.

购买时，我们强烈建议您购买原装配件（包括充电头，充电电缆和移动电源）. 通过品牌的官方商城购物是最直接的渠道，或者您也可以通过电子商务平台的品牌进行自我经营. 店. 在这里，您只需要注意产品的最大充电功率即可.

例如，在本文开头提到的示例中，OPPO实际上提供20W和30W充电线，每个人都可以根据自己的需求购买. 原始配件通常是通用的，但在面对特定产品时可能会受到限制.

如果您从第三方品牌购买产品，则支持快速充电的iPhone应该支持PD 3.0快速充电协议. 充电电缆应注意MFi认证徽标. 对于Android手机，购买第三方产品时请注意该产品支持的快速充电协议. 通常，详细信息页面上会提供受支持模型的详细列表. 如果您真的不想看到它，请咨询客户服务.
