空调常见故障-电子膨胀阀线圈开路

故障描述: 格力KFR-35GW /（35556）FNDc-3挂式直流变频空调空调膨胀阀故障，用户报告无冷却，要求检查.

1，测量系统压力

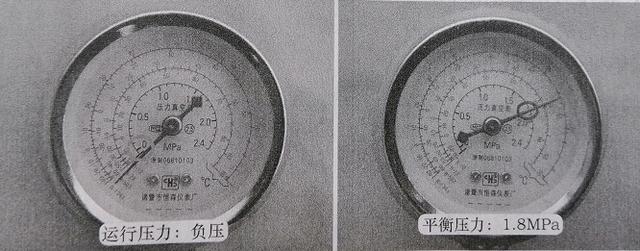

系统工作压力和平衡压力

检查门，以制冷模式打开，室内风扇正在运行，但没有制冷，并且出风口是自然风. 检查室外机，室外机和压缩机是否未运行. 如上图所示，在三通阀的检查口连接压力表，以检查工作压力是否为负. 常见原因包括制冷剂不足或系统堵塞.

区分制冷剂不足或系统堵塞的简单方法是使用关闭，室外风扇和压缩机停止工作，检查系统的静压（本机的制冷剂为R410A ），如果约为0.8MPa，则表示系统制冷剂不足，如果约为2MPa空调膨胀阀故障，则故障可能是系统堵塞. 在本例中压缩机停止工作后，请参见右图，系统压力逐渐上升到1.8MPa. 最初的判断是系统被阻止.

2. 重新启动并触摸温度

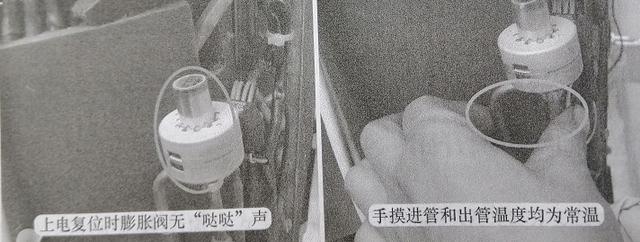

用手触摸进出水管的膨胀阀声音和温度

断开空调的电源，然后再次打开电源，如上图所示，在室外机主板的CPU工作之后，首先复位电子膨胀阀，触摸时，阀体会感觉振动. 没有“咔嗒”声.

电子膨胀阀的重置完成，压缩机和室外风扇正在运行，系统压力从1.8MPa迅速下降至负压，并且在室温下触摸两通阀时不会感到冷淡，请参阅右上图，然后触摸电子膨胀阀. 阀门的入口和出口管道也处于常温. 判断系统制冷剂是否正常. 故障在于电子膨胀阀被卡住，即其阀针无法打开而处于关闭位置. 常见原因包括线圈开路，阀针卡死和室外机. 主板驱动电路已损坏.

3，测量线圈电阻

测量线圈公共端和驱动引线的电阻

断开空调的电源，拔下电子膨胀阀的线圈插头，并检查是否总共有5根电线，其中蓝色电线是公共端子，已连接到直流12V电源供应;黑线，黄线，红线，橙线这4条线要驱动，请连接反向驱动器.

请参见上图. 使用万用表电阻文件测量线圈电阻. 红色测试线在公共端连接到蓝色线. 黑色测试导线连接到黑色线，测量值为47Ω. 黑色测试线连接到黄线，测量值是无穷大. 连接到橙色导线的黑色导线的测量值为47Ω. 根据测量结果，黄线断开.

4. 测量驱动引线之间的电阻

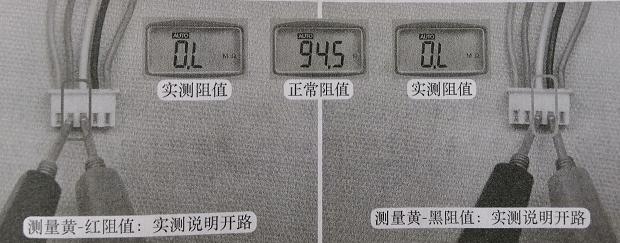

测量黄线和驱动导线的电阻

参见上图，万用表的电阻仍用于测量驱动引线之间的电阻. 黄线和红线的测量电阻是无限的，黄线和黑线的电阻是无限的，正常电阻约为95Ω. 这意味着黄线已打开并损坏.

5. 检查黄线是否断开

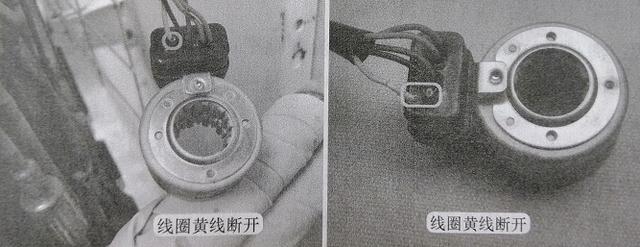

驱动器黄线断开

参见上图，从膨胀阀的阀体上拆下线圈，将其翻转，并检查连接线中的黄线是否已从根部断开. 断开的原因是，连接导线从固定位置固定在冷凝器管上. 线圈的端部与导线之间的距离短，并且当振动较大时，线圈中的黄线断开. 室外机正在运行.

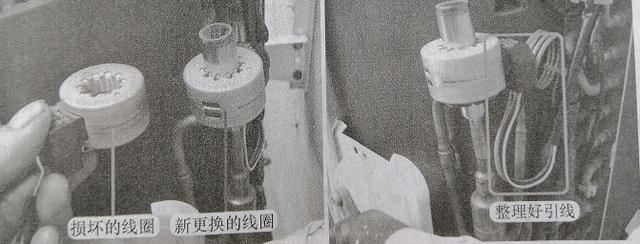

更换电子膨胀阀线圈并沿导线

维护措施: 本机电子膨胀阀总成由三华公司生产，线圈型号为Q12-GL-09，应用部件型号为PQM01055. 参见上图，将线圈安装在阀体上，然后安装下部. 将卡扣固定到位，然后布置连接导线的线束，使导线之间的距离较长.

再次打开电源时，如果室外机的主板重置膨胀阀，则触摸阀体时会感觉到振动，并且会听到“ tada”的声音. 重置完成后，室外机和压缩机运行，系统压力为1.8MPa缓慢降至约0.85MPa，电子膨胀阀的入口管温度略高于常温，并且出口管较凉，表明它在节流和减压，并且冷却也恢复了正常.
