冰箱压缩机启动器的工作原理和接线.

冰箱压缩机通常只有两个启动器. 冰箱上的任何压缩机只能使用以下压缩机之一: PTC启动器；重锤启动器.

1. 工作过程和原则

PTC起动器本质上是一种特殊的热敏电阻（正温度特性热敏电阻；也就是说，加热后电阻值会变大）. 起动电流后，正常电阻值约为18 －－－－ 30欧姆. 加热人体时，其电阻值很快变得非常大，并且在高温下保持高电阻值（相当于断开）. PTC的形状类似于大平板电脑，封装在小外壳中，损坏时内部已经烧毁了（拆卸后可见），只需更换，市场价格（3-4元）. PTC启动器结构简单且价格便宜. 缺点是PTC起动器工作时PTC本体始终很热. 一旦电源电压过高，PTC元件通常会损坏，然后出现反复出现的“喀嗒一停”现象，这是最有可能烧毁压缩机的危险故障.

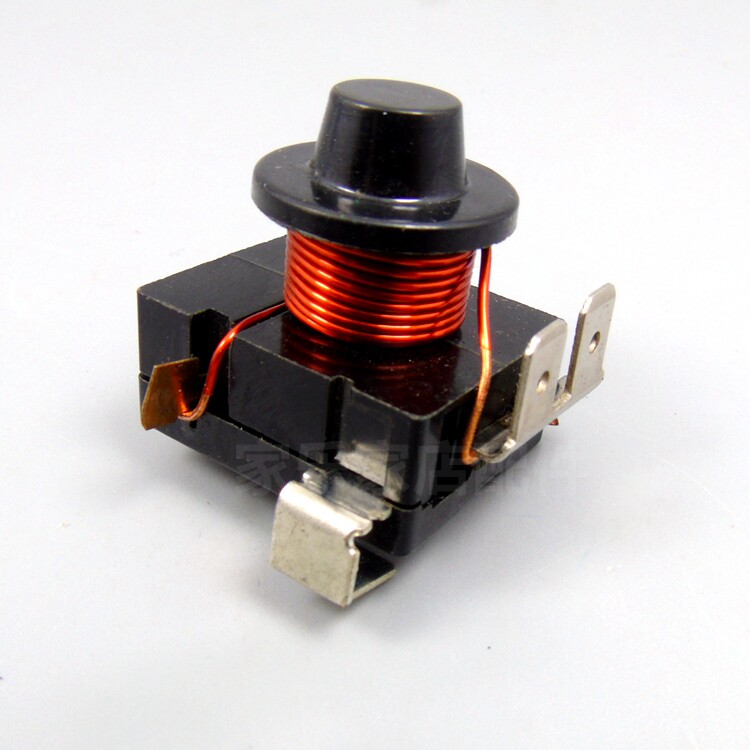

重型锤启动器是早期和现在常用的另一种启动器. 起动器是通过缠绕厚线圈而形成的，其安装是竖直的. 有一个铁“沉重的锤子”重锤启动器电容连接图，内部带有触点. ，“重锤”触点在无电运行时会掉落，只有在启动时电流为额定电流的5-8倍时，铁“重锤”触点才会被线圈产生的磁力吸引，并且进行向上运动以完成启动. 随着操作的加快和电流的减小，线圈产生的磁力无法充分吸引，铁“重锤”触点下降并断开启动，从而完成了启动过程.

启动重锤启动器时，实际上相当于重锤跳起来然后断开的触点，因此银触点上没有油和污垢，否则将无法一次成功启动. 并导致反复启动. 此外，由于沉重的锤头起动器是垂直安装的，因此其间隙容易产生灰尘和碎屑. 当重锤启动器反复启动时，必须立即将其关闭，否则压缩机将最容易燃烧.

安装启动器时，其重量必须竖直. （对于安全锤启动器的压缩机，电动机的三个端子是直立的等腰三角形，并且接线的端子不颠倒. 也就是说，上侧一个端子，下面的两个端子形成一个三角形. ，下面的两个端子是用于插入砝码启动器的接口.

2. 为什么压缩机上的端子有一个直角三角形和一个倒三角形？

这是电机的唯一标记；实际上，根据来自各个国家的压缩机数据，已经安装了固定形式的起动器. 我们无法随意更改启动器的形式，但是一些压缩机启动器已经丢失. 我们不知道是否使用了原始的PTC或重型锤子，这需要进行判断.

通常来说，压缩机终端是一个直立的三角形. 原始安装可能是重型锤启动器，但也可能是PTC启动器. 如果端子是倒三角形，则只有一种可能性. 固定为PTC型. 启动器！

3. 压缩机接线原理图

连接时，使用万用表找到电阻最大的两个引脚. 剩下的一个是连接到零线的中心抽头. 然后从中心抽头找到电阻最小的引脚，然后将保护器连接到电源. 其余脚连接到电容器.

在维护过程中，带四线双电容连接到压缩机的PTC起动器经常损坏. 如果没有原始零件，则可以自己更换. 原始的机器启动器是两个ptc的组合. 在图中，ptc1和运行电容器c1（小容量是运行电容器）并联连接，而ptc2和启动电容器c2（大容量是启动电容器）串联连接. 弄清接线原理后，即可进行系统改造. 可以使用2个普通ptc将实际的替换连接到电路，并且可以处理绝缘.

4. 压缩机质量测量:

1）使用万用表测量其电阻. SC和MC之间的电阻加到MS之间的电阻是正常的. 例如，SC之间的电阻为5欧姆，MC之间的电阻. 值为3.5欧姆，则MS之间的电阻为8.5欧姆（允许很小的偏差，但不是很大）. 如果电阻偏移太大，或者三个之间没有电阻，则此压缩机一定很坏！ ！

2）有时，用万用表测量是正常的，但无法测量压缩机的内部短路. 最简单的方法是使用万用表检查其是否已开启. 如果电源已打开且无法启动重锤启动器电容连接图，则可以更换启动电容器（50UF）. 如果没有启动，则说明压缩机坏了！

3）判断压缩机的三端端子

压缩机为单相. 如果未标记手册中的电路图，则只能使用万用表测量电阻. 万用表的电阻很低，并且两个头中的每一个都测量了三次电阻. 一旦电阻最大，剩下的就是公共线，该公共线连接到电源的零线. 公共线的电阻是主绕组电阻，它连接到电源的火线和电容器的末端. 剩下的一个是运行绕组，连接到电容器的其余端.

压缩机电机与冰箱制冷系统的其他控制元件的连接通过压缩机外壳上的三个端子连接. 三个端子分别是运行端，起始端和公共端. 接线前必须正确判断三个端子的位置. 的冰箱压缩机规格很多，三个端子的位置不同. 外国压缩机通常带有标志，通常M代表运行绕组，S代表启动绕组，C代表公共线路. 家用压缩机没有迹象.

4）如何正确识别压缩机绕组端子

根据普通冰箱电机绕组的电阻值定律，启动绕组的电阻值大于运行绕组的电阻值. 如下所示. 用万用表电阻档测量端子之间的电阻值，并在端子1和2之间测量24欧姆；端子2和3之间为12欧姆；端子3和1之间的电阻为36欧姆. 根据电阻值定律，介于1和2之间的电阻值是初始绕组电阻值，介于2和3之间的电阻值是运行绕组电阻值，而介于3和1之间的电阻值是总和. 两个绕组电阻值. 由此可以判断终端1是起始端，终端2是公共端，终端3是运行端.

这可以总结出易于记忆的方法:

在运行和开始时的最大电阻值；

起步和公众反感中等；

公共终端的运行和最小阻力
